概述

1.1 简介

KT6368A芯片是一款支持蓝牙双模的纯数据芯片，蓝牙5.1版本。芯片的亮点在超小尺寸，超级价格。以及简单明了的透传和串口AT控制功能。大大降低了嵌入蓝牙在其它产品的开发难度和成本

同时支持SPP和BLE 。但是只能任选其中一个协议使用。

备注：这款芯片最大的特点，就是成本低，使用简单，生产简单。无其他。同时支持低功耗详见3.7章节

1.2 硬件说明

细节

参数说明

UART接口

标准串口，TTL电平,波特率可设，连接PC需要电平转换[如：CH340G--USB转TTL]

输入电压

建议给3.3V的电压【2.2V--3.4V】

额定电流

芯片上电启动是20mA，马上进入低功耗广播20uA 和唤醒4mA交替。 连接成功就一直都是4mA

低功耗电流

芯片算的是平均电流，因为内部是不断的低功耗、唤醒交替进行

工作温度

[-40度] -- [80度]

湿度

5% ~ 95%

主芯片型号

KT6368A[SOP8][管装出货]-----KT6328A[SOP8][管装出货]

1.3 芯片功耗初步说明

1、我们目前分KT6368A 和 KT6328A两个版本

（1）、KT6368A版本，是不带低功耗，双模的版本，开机15mA ，后续一直稳定在6mA左右

（2）、KT6328A版本，低功耗版本，只有BLE，详细参数，如：3.7章节

（3）、这两个芯片版本的硬件一模一样，KT6328A存在的目的就是满足需要低功耗的客户

2、KT6368A版本的特点如下：

（1）、双模SPP + BLE，手册里面的全部功能具备 。就是不具备低功耗

（2）、但是这个版本，成本更低一些。

3、KT6268A版本的特点如下：

（1）、功耗更低，详见3.7章节描述

（2）、成本略高一点点 。

==》不同的版本，通过蓝牙名是可以识别出来的

1.4 芯片的简单测试说明

序号

操作说明

第一步

搭建好芯片的外围电路，供电3.3V即可。蓝牙天线可以直接焊一根线即可

第二步

查询芯片的2脚是否开机有1秒钟的高电平输出，接个指示灯出来

第三步

连接好电脑的串口助手，看看芯片的TX脚是否有数据返回，115200的波特率

第四步

做自己实际的板子，搭配MCU进行调试

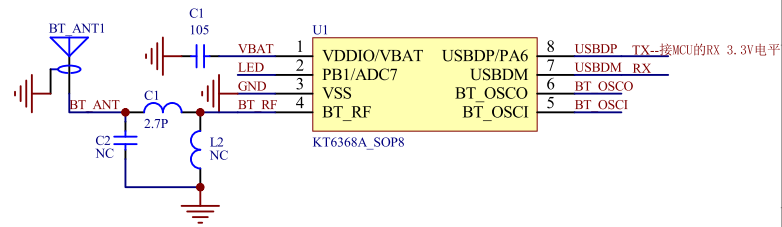

1.5 硬件设计--脚位说明

序号

Layout的注意事项

UART注意点

我们芯片内部的IO电压是3.3V 。主要看1脚的输入电压和外部的MCU相连接时，RX和TX请串电阻，大概100欧姆就可以了。MCU超过3.3V的IO电平，那么这个电阻可以加大到1K。芯片的8脚是KT6368A的TX，连接MCU的RX。 7脚是我们的RX，连接MCU的TX

电源注意点

芯片的供电电压，最高位为3.4V 。一定不能超过这个电压，最好给3.3v

2脚注意点

第2脚，为连接状态脚。连接成功输出高电平。未连接则是高组态。调试时建议接一个指示灯出来。或者连接到外部MCU 。注意下拉一个10K电阻到地

细节描述

请严格按照我们给出的供电电压，去供电 。电源这一块没什么太大的讲究蓝牙天线，按照我们给出的封装画就行。技术很成熟了，基本上距离都超过15M芯片的7/8脚两个必须预留测试点，这个是升级接口，以防万一要升级

升级的测试点排列，建议是 1/7/8/3 这4个脚顺序排列。引出测试点，很重要

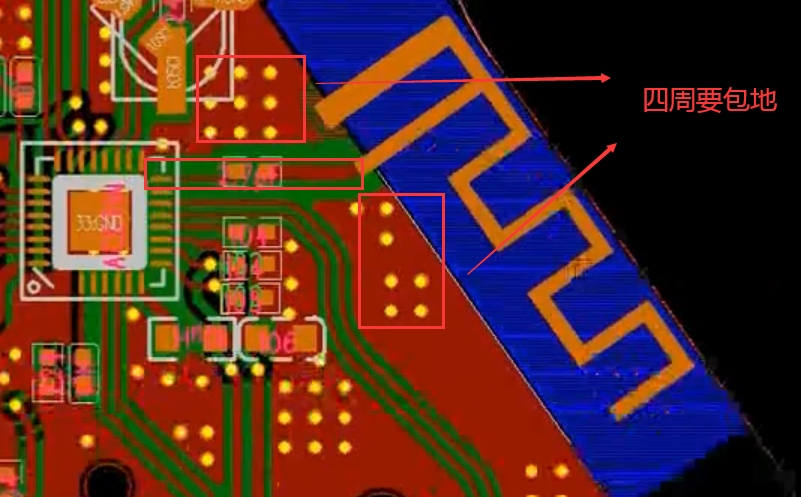

1.6 硬件设计--蓝牙天线的说明

(1)、注意芯片的蓝牙天线引脚，出去，要预留安全间距

(2)、天线四周，一定要注意，包地处理

(3)、天线周边一定要隔空，不要铺绿油，背面和正面不要有金属

1.7 硬件设计--蓝牙搭配的晶振说明

(1)、由于蓝牙对频偏要求比较高，所以晶振的品质对蓝牙的性能至关重要，选型过程中

必须保证晶振的一致性和稳定性。晶振的频率偏差必须≤±10ppm，负载CL 推荐12pF。

(2)、体积无要求的，推荐我DEMO上面的晶振，成本低，性能好

(3)、体积要求小的，推荐24M-3225的，成本稍高，性能好

建议直接用我们配套的晶体，相信比外面随意采购的要优惠和质量保障

串口通讯协议

AT串口指令作为一种在控制领域常用的通信，我们进行了优化和定制，这样大大简化了用户使用的难度，请严格按照我们给出的指令格式进行操作

3.1 通讯格式

支持异步串口通讯模式,通过串口接受上位机发送的命令通讯标准:115200 bps --- 用户可以通过串口指令设置详见3.2数据位 :8 停止位 :1 校验位 :none 流控制 :none

注意：所有的指令的设计，都是有规律的，不是随意划分的，可以对照下面找一下规律

控制指令格式：AT+[]\r\n ---- 所有的都是字符，不是十六进制数

数据反馈格式：[]\r\n

数据反馈格式：[]\r\n

数据特性

详细说明

AT+

控制指令是控制主机给BT201的控制命令，以“AT+ ”开始

后面紧跟控制 ，通常是2个字符

指令

[]

如果CMD后面有参数，则紧跟着[]

\r\n

最后以”\r\n”结束，字符型为换行，windows就是回车键。十六进制为0x0D，0x0A

1、数据反馈是蓝牙把各种状态和数据信息反馈给主机，以作为开头

，是反馈指

数，则紧跟之后继续传输参数。

2、后面紧跟着的是芯片回传的参数

这里重点说明：

由于芯片内部是跑的系统，主体的程序划分如下：

功能划分

命令

备注

公共指令特性

AT+C?

公共指令是以AT+C开头，后面的“？”就是具体细化的功能命令

音乐指令特性

AT+A?

音乐指令是以AT+A开头，后面的“？”就是具体细化的功能命令

蓝牙指令特性

AT+B?

蓝牙指令是以AT+B开头，后面的“？”就是具体细化的功能命令

这里重点说明：

由于芯片内部是跑的系统，主体的程序划分如下：

举例

命令

备注

控制指令1

AT+CZ\r\n

代表系统复位

查询返回的结果1

QA+01

详见4.4.1 返回的查询信息永远是Qn+xx 其中n和前面是相对应的

查询返回的结果2

QG+01

详见4.2.12

3.2 通讯指令举例

公共部分--控制指令 -- 说明

CMD

对应的功能

详细说明

AT+CT

设置波特率

后面有参数，详见3.3 举例：AT+CT01/r/n

AT+UT

设置蓝牙BLE的广播间隔

后面有参数，详见3.11 举例：AT+UT01/r/n

AT+CZ

芯片复位

芯片软件复位，详见3.3 举例：AT+CZ/r/n

AT+CW

芯片恢复出厂设置

恢复出厂设置，清除所有之前记忆的参数 ，详见3.3 举例：AT+CW/r/n

AT+CL

芯片低功耗设置

详见3.7章节

AT+CR

芯片上电回传信息关闭

详见3.10章节 .注意默认是开启的

AT+BM

设置BLE蓝牙名称

详见3.4章节

AT+BN

设置BLE的MAC地址

详见3.4章节

AT+BD

设置SPP蓝牙名称

详见3.4章节

AT+BS

设置BLE连接密码

详见3.4章节 ，此功能没有实现，主要在于手机的兼容性不行

AT+QT

查询系统的波特率

详见3.3章节.返回的数据为

AT+QL

查询系统的低功耗状态

详见3.7章节.返回的数据为QL+00

AT+TM

查询BLE蓝牙名称

详见3.5章节

AT+TN

查询BLE蓝牙地址

详见3.5章节

AT+TD

查询SPP蓝牙名称

详见3.5章节

AT+TS

查询BLE蓝牙连接密码

保留

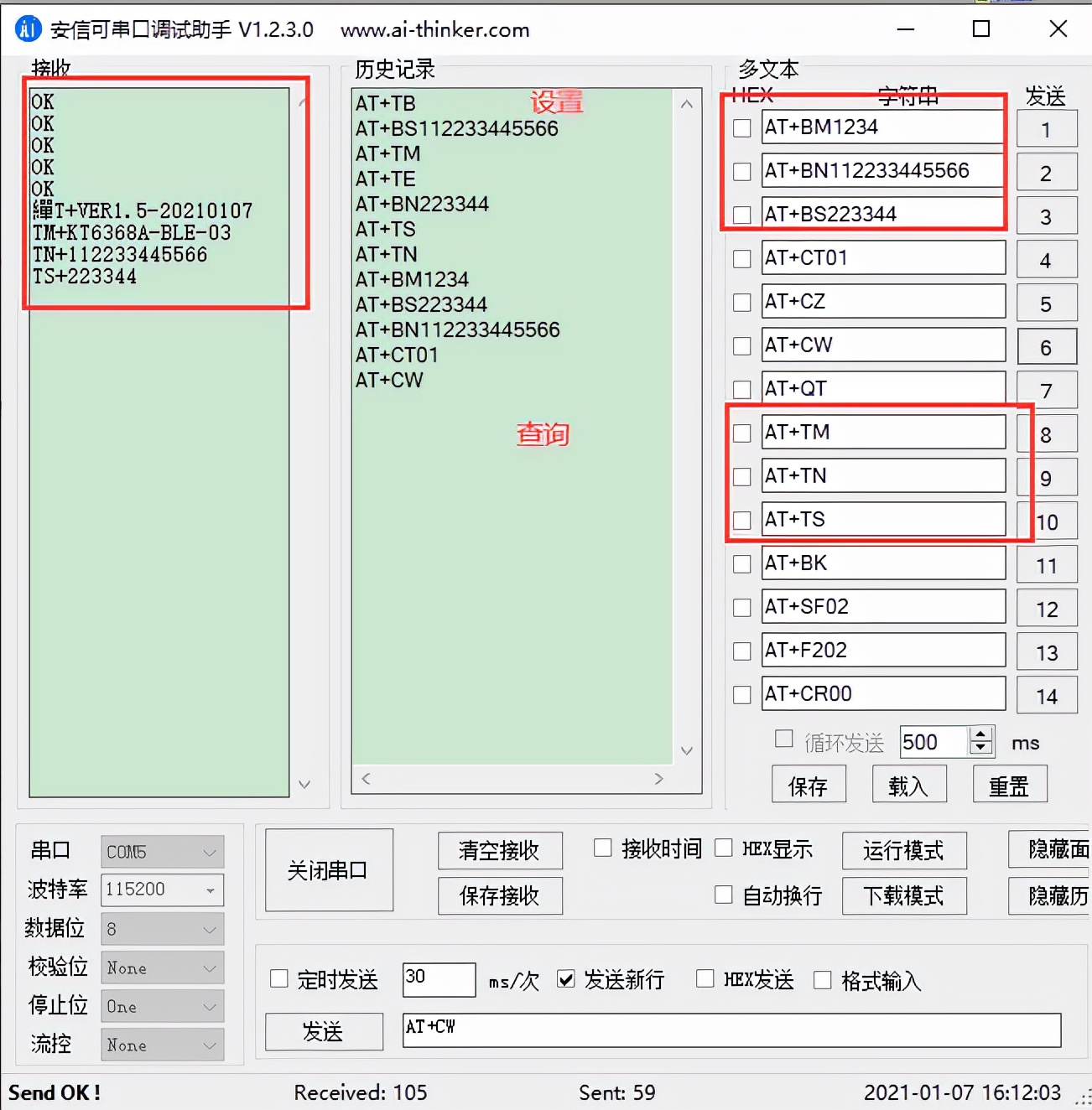

测试推荐的指令

AT+BM1234\r\n -- 设置BLE的名称

AT+BN112233445566\r\n --ble的地址

AT+BD223344\r\n -- 设置SPP的名称

AT+CT01\r\n

AT+CZ\r\n

AT+CW\r\n

AT+QT\r\n

AT+TM\r\n

AT+TN\r\n

AT+TD\r\n

3.3 指定芯片的波特率和复位和恢复出厂设置【CT】[CZ][CW]

AT+CT01\r\n == 9600

AT+CT06\r\n == 256000

AT+CT11\r\n == 31250

AT+CT02\r\n == 19200

AT+CT07\r\n == 512000

AT+CT12\r\n == 2400

AT+CT03\r\n == 38400

AT+CT08\r\n == 230400

AT+CT13\r\n == 4800

AT+CT04\r\n == 57600

AT+CT09\r\n == 460800

AT+CT05\r\n == 115200

AT+CT10\r\n == 1000000

1、一旦设置了波特率之后，芯片会记忆。下一次开机，波特率就变成了您所设置的.当然可以查询[AT+QT]

2、设置完波特率之后，请等待1秒钟，再发送复位[AT+CZ]，或者断电一下即可

3、如果要恢复默认的波特率，请发送恢复出厂设置的命令，此时芯片会自动擦除所有的配置

4、由于我们芯片的主频很高，所以尽量把串口的波特率调高，越高越好

3.4 设置BLE蓝牙的名称和地址[BM][BN][BD]

AT+BMBLE-1234\r\n

设置蓝牙名称为“BLE-1234”

AT+BN112233445566\r\n

设置BLE的地址。手机端显示的地址是：66 55 44 33 22 11

AT+BDSPP-1234\r\n

设置蓝牙名称为“SPP-1234”

1、设置蓝牙名称之后，需要让芯片复位，发指令或者断电上电都可以，这样会显示新的蓝牙名称。我们默认的蓝牙名为“KT6368A-BLE”。设置的蓝牙名最长为“30”个字节，请不要超过这个范围

2、如果AT指令修改蓝牙名称之后，注意，你的手机端可能没有同步更新，还是显示之前的名称

、因为你只修改了蓝牙的名称，蓝牙的MAC地址是没有变化的，所以手机端那边是不会更新名字、你要做的就是，换一台手机搜索试试，或者之前的手机删掉配对信息，重新在搜索

(3)、只要设置了蓝牙名，蓝牙名一定是更新过来了的，不用怀疑。芯片上电也会返回蓝牙名给您查看

3.5 查询BLE蓝牙的名称和地址[TM][TN][TD]

AT+TM\r\n

返回TM+1234\r\n 代表蓝牙名为1234

AT+TN\r\n

返回TN+12345678AABB\r\n BLE的蓝牙地址：0xBB、0xAA、0x78、0x56、0x34、0x12

AT+TD\r\n

返回TD+SPP1234\r\n 代表蓝牙名为SPP1234

这里重点描述一下蓝牙的MAC地址：BLE和SPP 的MAC地址是共生的，所以设置一个就行了、芯片在第一次通电的时候，会自动生成蓝牙的MAC地址，并且是随机生存。这样做的好处是免除了 单独设置地址的问题、同样经过优秀的算法，出现重复的概率是百万分之一。蓝牙的mac地址是标准的，6个字节

2、SPP的地址，是在BLE地址的最高字节加1处理的 。所以只用设置BLE的地址即可。SPP的地址也就没做查询指令，可以自己计算一下

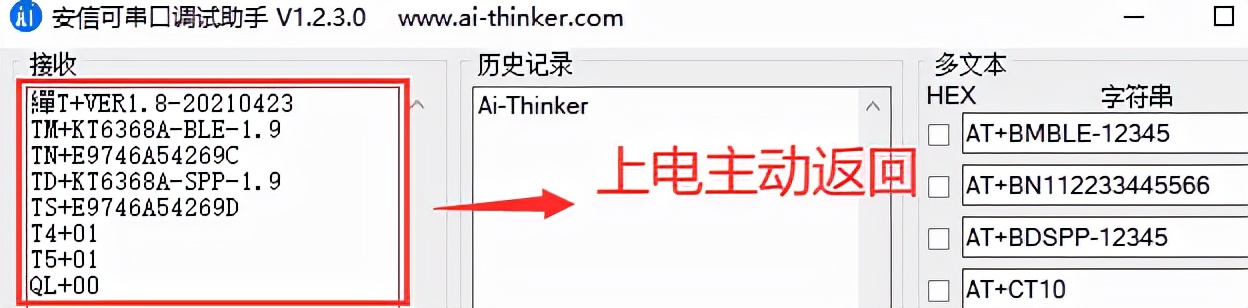

3.6 芯片上电信息和串口调试助手

测试环境：KT6368A测试板 串口软件：串口调试助手_aithinker_serial_tool_v1.2.3

接收窗口，芯片返回给电脑的数据。这个是固件的版本以及最后修改的日期

==》这个数据的返回，无任何意义。主要是方便客户，上电测试串口是否连接正常，以及查看芯片运行状态

==》芯片上电是一定会返回的，如果没有返回，说明硬件连接有误

TM+KT6368A-BLE-1.7

代表的是当前芯片的BLE的名称，以及对应手册的版本为1.7

TN+220CB1C8A22C

代表的是当前芯片的BLE的地址

TD+KT6368A-SPP-1.7

代表的是当前芯片的SPP的名称，以及对应手册的版本为1.7

TS+220CB1C8A22D

代表的是当前芯片的SPP的地址 此地址是根据BLE的地址计算得来的

T4+01

代表的是当前BLE功能是打开的，详见3.8章节

T5+01

代表的是当前SPP功能是打开的，详见3.8章节

QL+00

代表的是当前是正常工作模式，详见3.7章节

这里面的很多返回的信息，用户可以不必关注，因为这个存在的目的是方便客户初次调试的时候看

3.7芯片低功耗指令说明【CL】

AT+CL00\r\n

不进入低功耗模式。下次上电有效 。设置之后注意要重新上电

AT+CL01\r\n

进入低功耗模式 。下次上电有效。设置之后注意要重新上电 --- 芯片默认进入此状态，不用设置

这个指令，是记忆型的，发送指令成功之后，芯片就存起来。下次上电就切换了。同时发了这个指令芯片会自动复位这个指令，由于很多地方受限，所以默认是关闭的设置低功耗之后。上电芯片的UART还是会主动返回相关的数据 。、但是所有的AT指令全部失效了，因为芯片会进入低功耗，所有的外设全部关闭、当连接成功之后，芯片就处于正常工作状态。但是此时只具备透传的功能、所以需要设置AT指令的地方，必须切换回非低功耗模式，也就是AT+CL00\r\n

4、当然芯片，出厂上电默认是，正常工作模式。

如果进入低功耗模式，芯片的所有IO口，都是高阻态。这点很重要、如果可以的话，芯片的2/7/8脚，接上拉电阻。来确定我们的IO状态、因为有的客户反映，芯片进入低功耗模式之后。他的MCU不断的收到FF的数据、所以这种应用，尽量的用KT6328A的2脚来确定，芯片是否连接。未连接则不接收任何数据设置为低功耗模式之后，芯片在未连接状态下 。开机的前5秒可以识别AT指令，5秒之后就不能识别AT指令、因为要低功耗，所以芯片的所有外设全部关闭、但是很多客户的应用可能是在低功耗状态下需要修改一些参数。所以设定5秒超时之后才进入低功耗

而这5秒之类，是可以正常识别AT指令的

、如果需要AT指令设置参数，尽量在连接状态下发送 。因为连接之后，我们自动退出低功耗模式

序号

电流

说明

AT+CL01

状态，进入低功耗工作模式

开机瞬间

11mA

1、芯片开机需要初始化外设。瞬间电流比较大

2、这个时间维持300ms，就进入低功耗状态了

工作状态-未连接

20uA

4mA 交替

3、芯片正常工作状态，正常对外广播，处于一个睡眠、唤醒广播、睡眠这样的周期性状态 。目的为了节省功耗

4、周期500ms。100ms广播一次，400ms睡眠

5、广播一次电流就是4mA。进入睡眠，就变成20uA

工作状态-以连接

4.3mA

6、当连接成功之后，芯片就不再进入睡眠。而是一次处于工作状态了

AT+CL00 进入正常工作模式

开机瞬间

25mA

1、芯片开机需要初始化外设。瞬间电流比较大

2、这个时间维持300ms，就进入5mA工作状态

不管连接还是未连接。

5mA

3、芯片一直处于工作状态。电流很小的波动，忽略不计

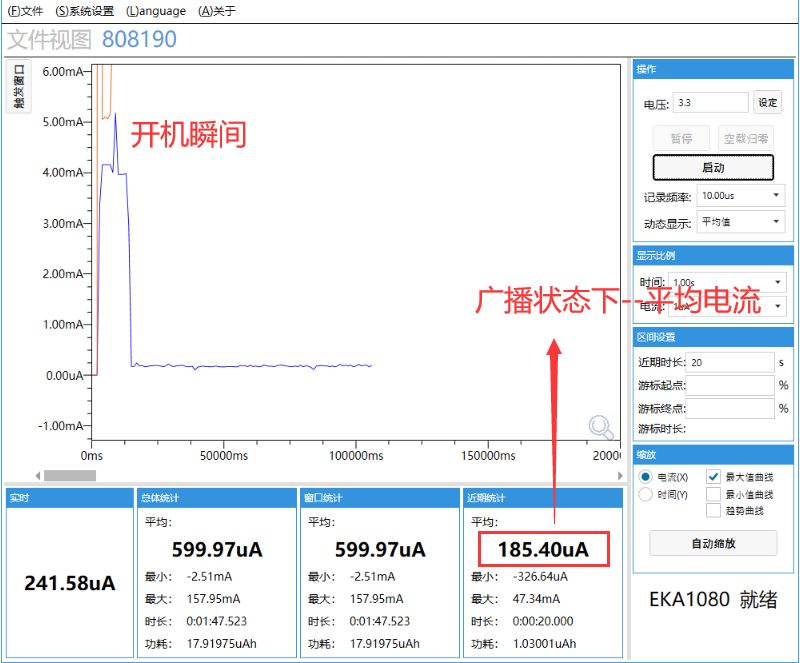

可以看到开机瞬间的电流在5mA ，随后降到4mA 等待几秒之后，就进入低功耗广播状态了低功耗的广播状态，平均电流是185.4uA最低的时候，是20uA 。由于此uA表软件采样率不够，所以曲线上面体现不出来

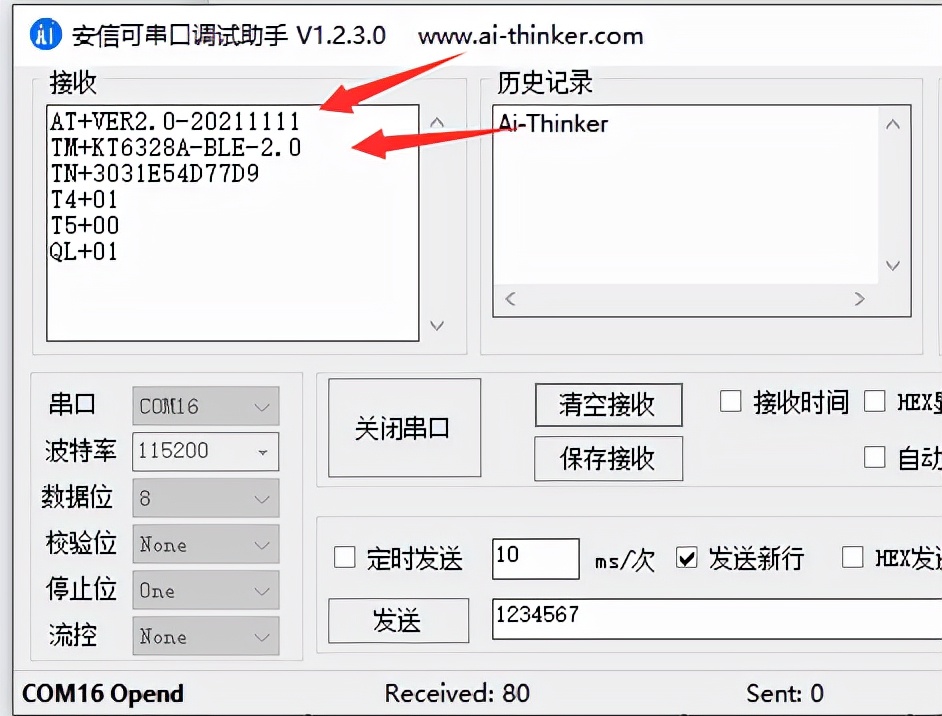

AT+VER2.0-20211111

TM+KT6328A-BLE-2.0 --- 手机端会搜索到这个名字

TN+3031E54D77D9

T4+01

T5+00

QL+01 -- 进入低功耗模式

3.8芯片BLE使能和SPP使能[B4][B5][T4][T5]

AT+B401\r\n

开启BLE的功能。当然AT+B400\r\n则是关闭了

AT+B500\r\n

关闭SPP的功能。当然AT+B501\r\n则是开启了

AT+T4\r\n

查询BLE功能是否开启。芯片会返回T4+01或者T4+00

AT+T5\r\n

查询SPP功能是否开启。芯片会返回T5+01或者T5+00

关闭BLE功能之后，必须重新上电，此功能才生效 。当然开启也是一样的只用设置一次，芯片自动保存参数，下一次不用设置了关闭BLE功能之后，手机就搜不到BLE的名称了关闭SPP功能之后，必须重新上电，此功能才生效 。当然开启也是一样的

只用设置一次，芯片自动保存参数，下一次不用设置了。关闭SPP功能之后，手机就搜不到SPP的名称了

3.9芯片返回的错误信息说明【ER】

ER+1\r\n

接收的数据帧不对

ER+2\r\n

接收的命令不存在，也就是你发的AT+KK这样的字符串查找不到

ER+3\r\n

接收的AT指令，没有收到回车换行，也就是\r\n

ER+4\r\n

发送的指令给的参数超范围了，或者指令的格式不对 。请检查您的AT指令

ER+7\r\n

MCU发送数据给手机，但是手机端没有打开notify 。在ble连接成功状态下

ER+8\r\n

保留--无意义

芯片内部对一些错误的状态，会进行实时的反馈。具体的请对照上面的表格

重点描述一下notify [监听]，手机端的测试APP连接上蓝牙芯片之后，必须打开notify。蓝牙芯片才能发送数据给手机。手机发数据给蓝牙芯片，用write这个特征就足够了。

3.10芯片上电回传信息关闭指令【CR】

AT+CR00\r\n

关闭上电的回传信息 。设置之后注意要重新上电

AT+CR01\r\n

开启芯片上电的回传信息 。下次上电有效。设置之后注意要重新上电

有的客户反馈，芯片上电主动返回的信息，很烦人。所以我们就新增一个指令来关闭这个

注意，这个默认芯片出厂是打开的。关闭之后会存起来，就永久的关闭了同时，也会关闭芯片主动返回的OK 或者ER+X的回传信息

3.11 指定芯片的BLE的广播间隔【UT】

目前此功能，仅限于KT6328A的版本，也就是单模BLE的低功耗版本

对应的指令

代表的含义

参考的功耗

AT+UT00\r\n

0--对应--250ms 广播间隔

平均功耗是300uA

AT+UT01\r\n

1--对应--500ms 广播间隔

平均功耗是180uA

AT+UT02\r\n

2--对应--750ms 广播间隔

平均功耗是140uA

AT+UT03\r\n

3--对应--1000ms 广播间隔

平均功耗是100uA

AT+UT04\r\n

4--对应--1500ms 广播间隔

平均功耗是70uA

AT+UT05\r\n

5--对应--2000ms 广播间隔

平均功耗是62uA

AT+UT06\r\n

6--对应--3000ms 广播间隔

平均功耗是40uA

AT+UT07\r\n

7--对应--4000ms 广播间隔

平均功耗是30uA

1、一旦设置了广播间隔参数之后，芯片会记忆。下一次开机，广播间隔就变成了您所设置的.不支持查询

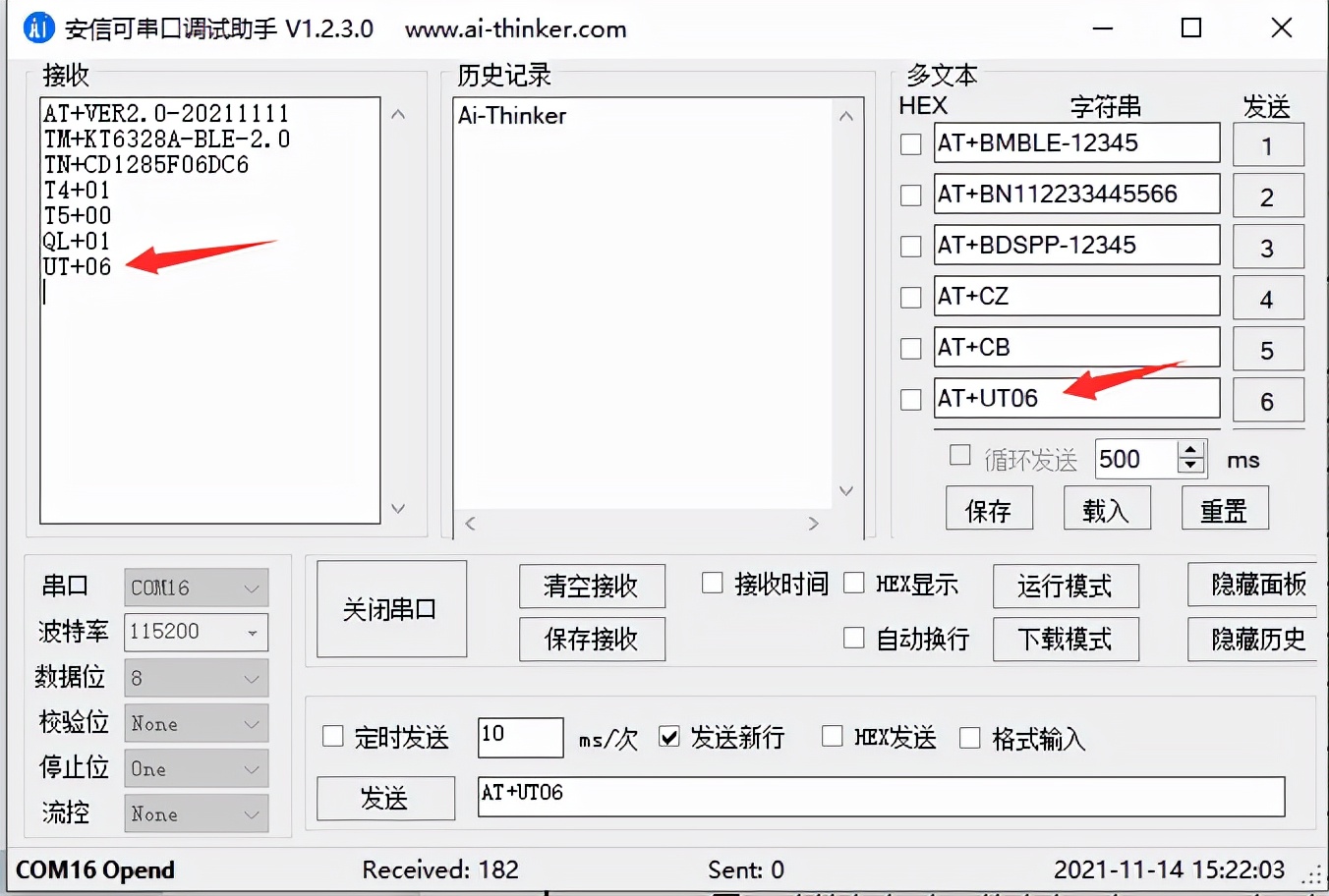

2、但是芯片每次上电会主动的返回当前的连接间隔参数，详见上面的截图

3、如果要恢复默认的广播间隔，请发送恢复出厂设置的命令，此时芯片会自动擦除所有的配置

4、具体的间隔时间，还是要根据自己的产品，来定义。因为广播间隔越长，手机搜索到的时间就越长

蓝牙透传的详细说明--BLE

目前支持BLE纯数传，芯片可以实现透传。目前BLE和SPP均只能作为从。也就是“SERVER”端。

请注意，一旦蓝牙被连接之后，芯片自动进入透传模式。不再识别AT指令 。一定要在app里面去搜索

BLE的透传说明

1、单次吞吐的数据最大为1024个字节，支持16位或者128位的UUID --- 128位的需要特别定制

2、如果使用BLE作为数传，请连接模块的“KT6368A-BLE”这个蓝牙名

3、当然可以自己修改BLE的蓝牙名以及MAC地址了，通过AT指令

4.2 BLE的UUID说明

1、主UUID是“FFF0”

2、特征1的UUID是“FFF1”，特征是“WRITE_WITHOUT_RESPONSE ”“NOTIFY”

3、特征2的UUID是“FFF2”，特征是“READ ”“NOTIFY”

4、特征3的UUID是“FFF3”，特征是“WRITE_WITHOUT_RESPONSE”

如果需要特别的UUID，可以联系我们定制。-- 请注意列清楚需求，特征，uuid等等信息，越详细越好

BLE透传效果演示：https://v.qq.com/x/page/q07660m1bta.html

4.3 BLE的测试说明

1、安卓手机的ios手机[苹果]，推荐使用“BLE调试宝”软件

2、苹果的可以直接在“APP Store”里面搜索下载

3、安卓的，我们会在资料包里面提供安装的程序

4、请注意，安卓的手机也是可以测试BLE的，测试BLE不是一定只能用苹果的手机

5、安卓的BLE不是不能用，而是不好用，安卓的版本必须是在4.3版本以上的才支持BLE

6、正因为安卓的BLE不好用的原因，所以才会有双模，安卓用SPP。苹果用BLE

7、因为苹果如果要用SPP，这需要买MFI认证芯片，超级贵，目前也没人用了

8、如果默认没有修改过蓝牙名称的，连接“KT6368A-BLE”这个蓝牙名

9、BLE测试说明演示视频：https://v.qq.com/x/page/o0766ubm78n.html

4.4 BLE的手机端app测试说明--lightblue测试

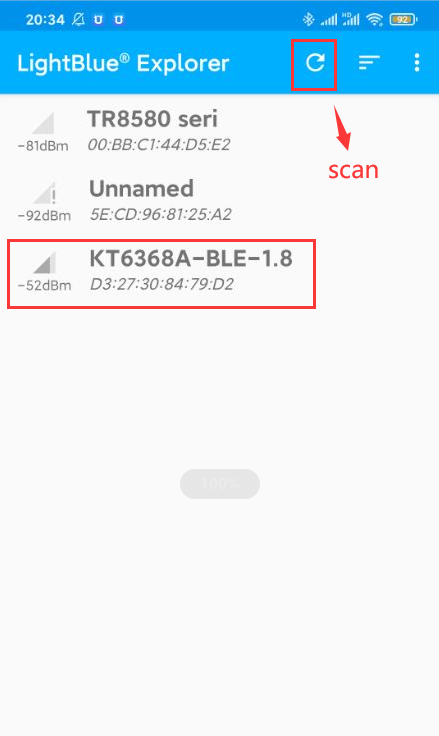

第一步：

启动lightblue的app这里是安卓测试环境Ios的界面略有不同要打开定位权限当然也有很多其他的测试app ，操作略有不用

第二步

连上芯片之后的界面可以看到名字和服务点击“箭头”

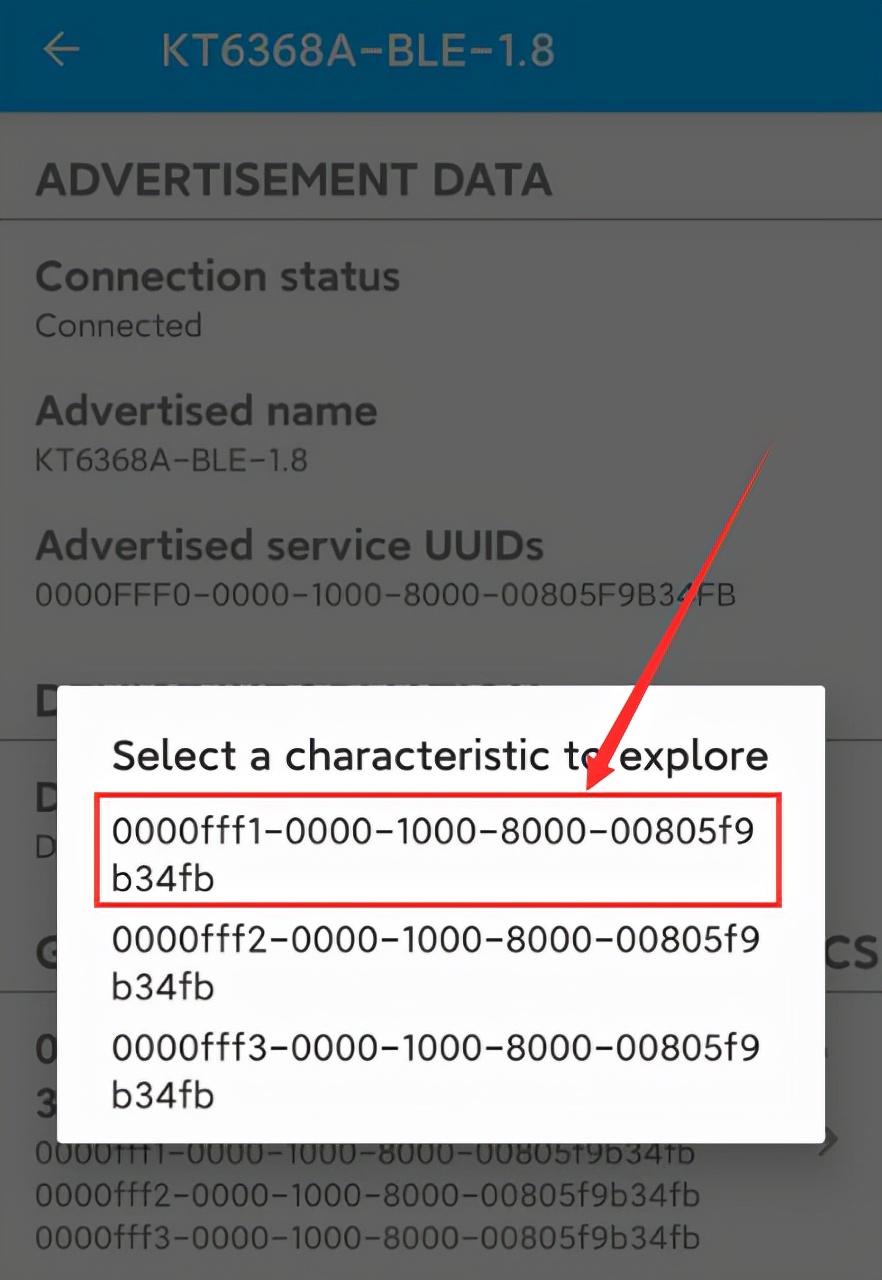

第三步：

找到需要的服务也就是FFF1点击

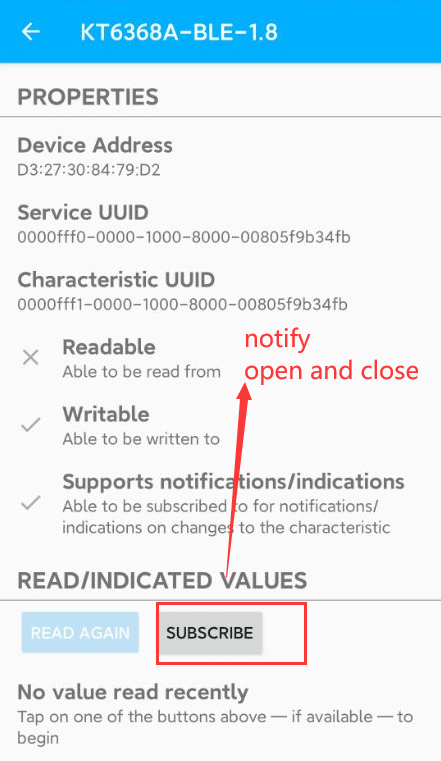

第四步：

打开notify这样KT6368A收到数据之后，就可以发送给手机了手机发数据，直接发就行了，KT6368A会直接串口转发出去

1、注意测试的时候，最好打开手机的定位权限，因为很多app需要这个权限

2、无论是用户自己开发app还是微信小程序，操作的步骤和上面截图也是一样的

3、推荐用户只用第一个特征，也就是FFF1 .他的特征是写和监听，足够使用了

4、基础的问题，请自行百度解决。其实这些描述，网上也是很容易找的，不复杂

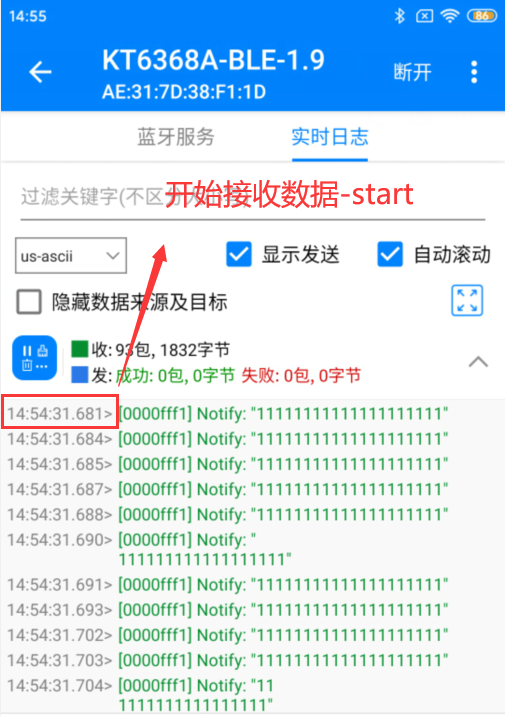

4.5 BLE的大数据量测试

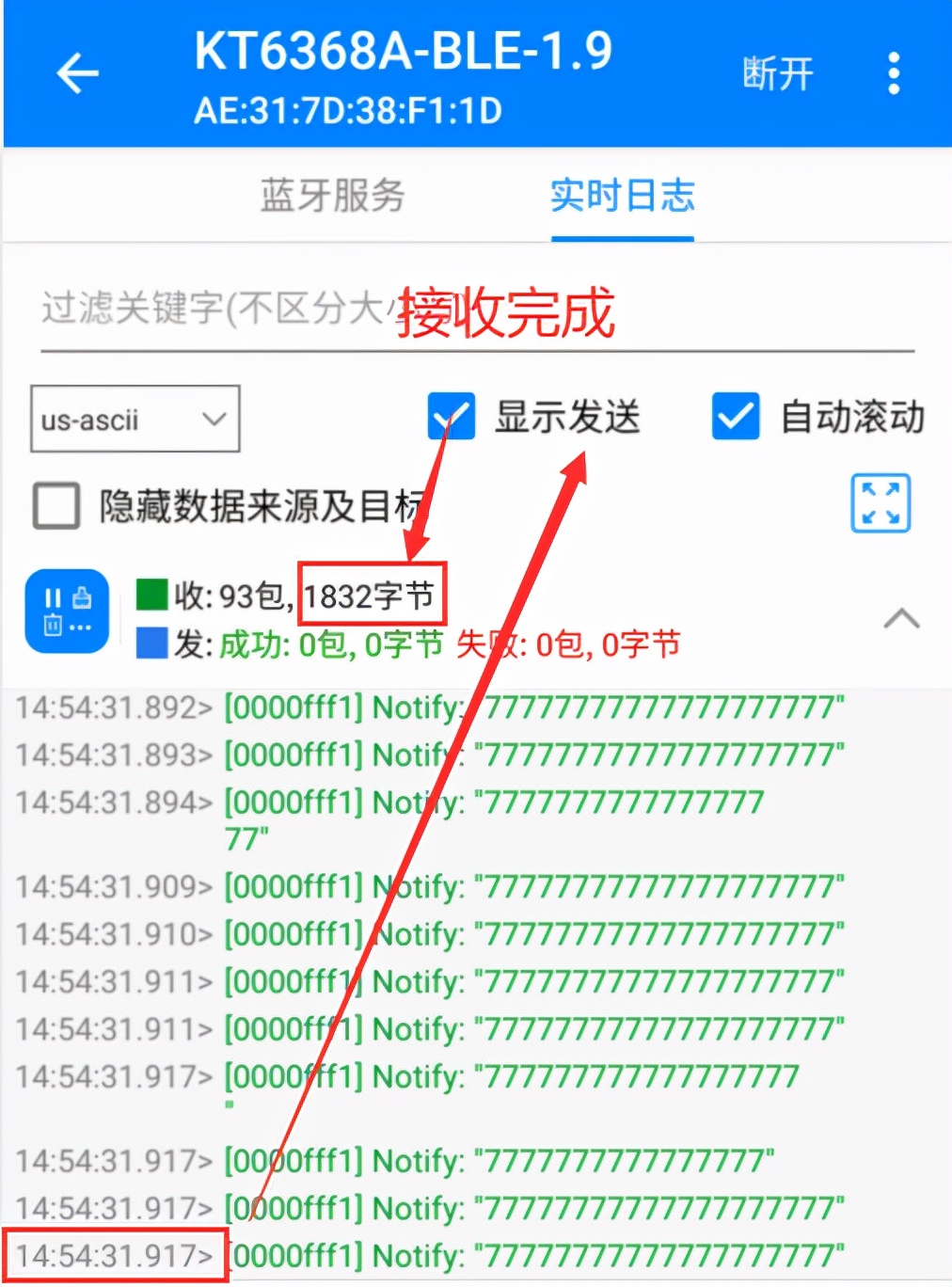

上位机通过uart单次发送1832

个字节的数据

这个是接收完成的截图

总共的耗时：220ms的样子

以上测试的数据，是建立在我们芯片设置的连接间隔基础上的测试

其实缩短连接间隔，也是可以加快数据的通信。但是同时也增加的功耗

注意，这里手机收到的数据，还是基本遵循20个字节分包。因为我们芯片内部默认设置的最大包的长度是20个字节

正常的流程，是APP那边连接完蓝牙芯片之后，可以主动发起请求MTU【最大通信包长度】--网上可以自己搜搜

设置了MTU之后，单次的数据包，就不再是20个字节了。从而加快的数据交互的速度

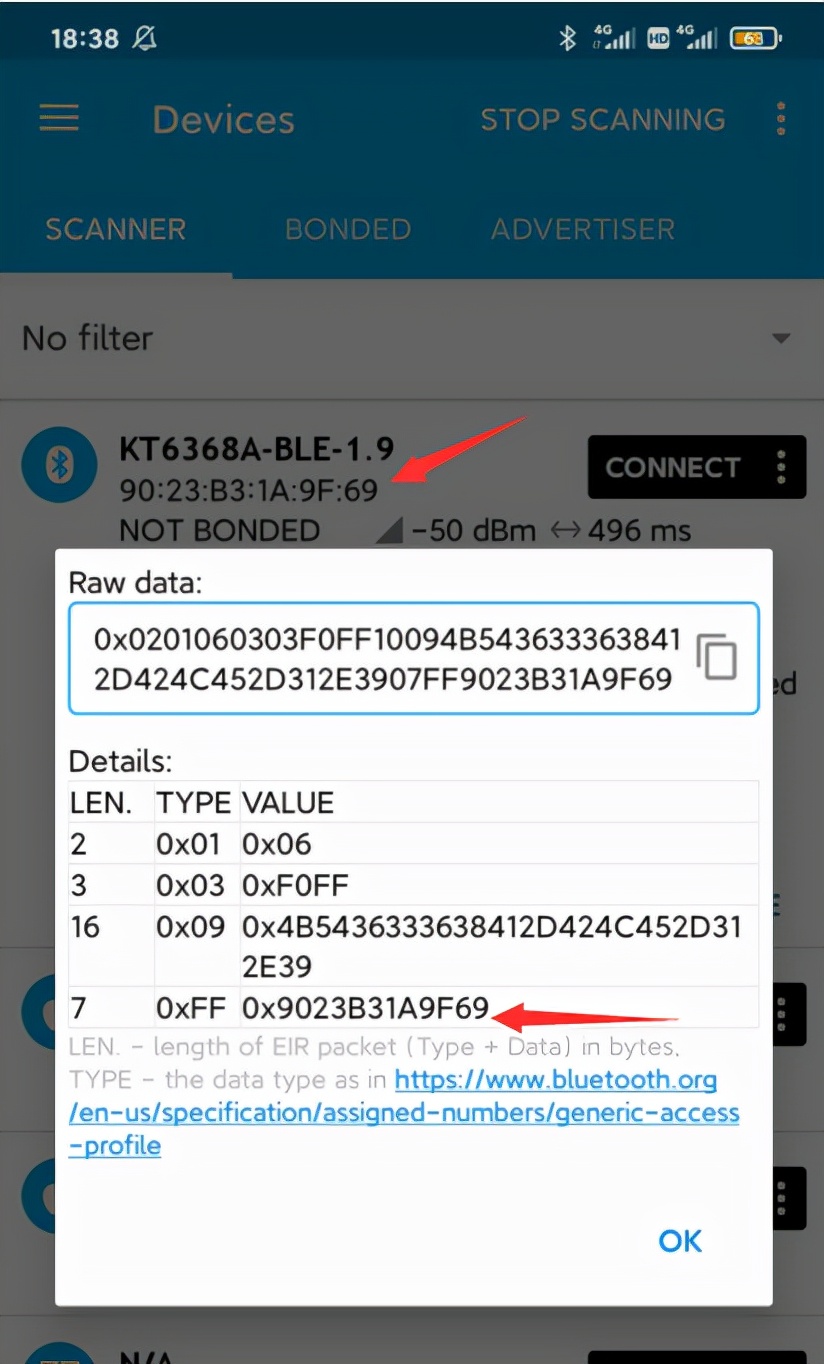

4.6 BLE的广播包数据说明--advertisData

这里我们在广播包里面，添加了芯片蓝牙的MAC地址

对比右边的截图，即可知道规律

这里我们称之为：advertisData

做这个的目的，有如下原因

微信小程序开发：无法直接获取蓝牙芯片的mac地址，没有相应的API，所以可以通过这个获取到，具体网上可以搜一下APP开发--IOS端，也没办法直接获取MAC地址，也是通过这个方式得到蓝牙芯片的MAC地址APP开发--安卓端，没有这个问题，直接通过API时可以获取到蓝牙芯片的mac地址的。所以用不用这个功能，都无所谓

蓝牙透传的详细说明-- SPP

Spp走的还是经典蓝牙的2.1的协议，不推荐使用了，新产品建议直接使用BLE 。要在系统里面先连接KT6368A-SPP

SPP的透传说明

1、单次吞吐的数据最大为1024个字节。需要连接“KT6368A-SPP-04”

2、如果使用SPP作为数传，请不要主动连接模块的“KT6368A-BLE”这个蓝牙名，或者自己设置的BLE蓝牙名

3、注意SPP是属于经典蓝牙里面的一个子链路而已。

4、SPP数传和BLE是互斥的，如果你只用SPP的数传，那么请关闭掉BLE。

SPP的透传效果演示说明

SPP透传效果演示：https://v.qq.com/x/page/b0766jqw0p5.html

SPP的透传测试说明

1、安卓手机的测试使用“蓝牙串口”这个app，可以在“应用宝”里面下载

2、如果默认没有修改过蓝牙名称的，连接“KT6368A-SPP”这个蓝牙

3、SPP测试说明演示视频：https://v.qq.com/x/page/e0766bz15fw.html

SPP的大数据量的透传演示视频：

https://v.qq.com/x/page/c0843j975hl.html

测试的方法，可以看一下我们资料包里面的视频演示。

关于AT指令和透传数据的详细说明

1、目前我们的串口指令，支持AT指令，同时支持蓝牙数据透传

AT指令，是存在于整个芯片的生命周期，只要芯片初始化蓝牙之后，那么蓝牙数据透传，就会一直在后台运行，无论是连接还是未连接状态，都支持AT指令但是请留意，我们还有一个低功耗的模式，详见3.7章节的详细说明

问题1

什么是蓝牙透传，有什么特点呢？

答疑

蓝牙数据透传，指上位机MCU通过串口，发任何的数据，蓝牙芯片收到之后会直接转发给手机端同时，手机端发送任何的数据，蓝牙芯片都会通过串口下发给MCU，通过串口uart的形式

3、我们的方案中，蓝牙透传，是不需要任何的指令或者设置的

问题2

芯片是如何区分AT指令和透传的数据呢？

答疑

对于MCU发送的指令，只要不是正常的AT指令，我们都会透传出去，举例说明如下：

MCU端发送的数据

说明

AT+CT00\r\n

这个就是正常的AT指令，是不会被透传出去的。KT6368A会直接处理

AT+CT00

这个就是异常的指令，是会被透传出去的，因为没有加换行,KT6368A也会返回ER+7

KT+CT00\r\n

这个也会被透传出去，因为他不是AT指令开头

1234AT+CM00\r\n

这个也会被透传出去，因为他的起始数据不是AT开头。AT的指令仅仅只是在中间，所以会被透传

12121212121212kkk

这个就是纯粹的透传数据了，所以会被透传至手机

至于这些透传的数据，如何去处理，就留给聪明的您去自由发挥啦

对于手机端发送的数据，则更容易理解 --- SPP和BLE透传说明、任何数据都是透传下去的。哪怕手机端发送的AT+CT00\r\n这种正常的指令，也是被透传的

蓝牙芯片收到之后，也是不会处理的，只会串口输出给MCU

常见问题集锦

问题0

KT6368A是什么？有什么功能？特点是什么？适用于什么场景？配什么晶振呢？

KT6368A批量有优惠吗？ 蓝牙天线预留的元器件怎么办，焊还是不焊？

回答

KT6368A芯片属于蓝牙芯片，支持蓝牙5.1版本BLE。同时支持2.1版本的SPP功能KT6368A芯片支持连接手机，进行数据的双向交互，俗称“蓝牙透传”。通过UART接口

==》支持常用的AT指令，如：设置名称、设置地址、设置波特率等等。详见手册

KT6368A芯片最大的特点，就是成本低，使用简单，SOP8的封装，也便于生产KT6368A芯片，适用于纯数据通讯的场合，如：客户自己开发APP、微信小程序等等目前KT6368A的程序，只做了从机版本，只能和手机连接搭配24M的晶振，参数是12pF的负载，精度是10ppM 。当然可以是3225封装或者其他

晶振的选择，直接影响的是蓝牙的频偏，也就是蓝牙距离，所以别随便用，到时候搜不到蓝牙名，就又跑来问为什么了，我们有提供晶振的样品。可以顺便拿几个回去测试

晶振的电容不用焊，建议预留，我们开机芯片会自动校准晶振的负载电容，软件处理的

8、芯片批量基本没什么优惠了，价格超级敏感的，请选择其它

9、蓝牙天线脚，预留的元器件，做样品直接不焊，接一个C1的电容即可。批量建议预留，预防做认证，或者天线要求极高的场合 。只接C1电容蓝牙距离也是妥妥的超过10米以上

问题1

KT6368A有测试板吗？ 拿到芯片如何开始测试呢？ 有什么硬件上的注意事项？

回答

芯片是SOP8封装的，总共的引脚就很少很少，使用也很简单。暂时没有测试模块

1脚供电。然后对地焊一个105的电容就够了。或者不接也行。量产加上蓝牙天线，直接焊一根线就可以了，连接到芯片的4脚。实际做产品就加个2p7电容主要是晶振比较难焊，不要紧，可以配套我们给的晶振，M49 2脚的焊一下就可以了剩下的就是串口了，因为是3.3V的电平，所以3.3V的mcu直接直连即可初次调试，建议使用串口调试助手调试 。USB转TTL的选用CH340G，某宝很多为什么我们不做测试版，主要是成本的原因，所以麻烦客户自己动手

问题2

KT60368A支持微信小程序吗 ？ 默认的uart波特率是多少？

回答

1、微信小程序，只是用到了BLE而已。也就是说支持BLE就可以支持微信小程序

2、芯片是BLE5.0的协议，微信小程序需要客户自己开发。我们只是透传，无其他作用

3、芯片给的uart缓存是1K字节 。默认的波特率是115200

问题3

KT6368A这颗芯片供电电压多少V？电流多少？ 透传的速率是多少BLE和SPP

回答

建议给3.3V的电压【2.2V--3.4V】。开机瞬间电流是26mA。稳定大概1秒左右，就降到4mA左右芯片给的uart的缓存是1K字节，默认波特率是115200对于BLE的速率，我们没有做完整的测试，需要高速传输的请自己测试一下SPP的传输，建议是单次最高不超过512字节一包数据 ，传输速率建议自己测BLE的传输速率，由于不同手机版本，都会有差别。所以速率没办法统一说明，用户自己测

问题4

如何区分AT指令和串口透传数据？ 如何知道蓝牙是否连接？

回答

AT指令，只在蓝牙未连接的状态有效。只要蓝牙连接成功之后，就进入透传了，AT指令无效了。

3、这个要看芯片的第2脚。未连接输出低电平。连接成功输出高电平

4、当然，你可以接一个指示灯来看。或者也可以连接到mcu的gpio上面

问题5

如何确定芯片是否工作正常呢？以及串口接线正常呢？

回答

芯片上电瞬间，2脚会输出1秒钟高电平，然后马上拉低 。所以接1个指示灯来看一下状态。芯片上电串口是一定会返回信息的。注意是一定，如果没收到，说明串口有问题

问题6

支持单芯片出货吗？ 芯片是什么参数？什么包装？芯片出货稳定吗

回答

芯片是sop8封装，管装，100片一管 。当然量大可以自己去编带芯片出厂会烧录好固件，用户可以直接使用芯片出货很稳定，因为这个是大品类的应用，如自拍杆、防丢器、等等量大的产品用的多

所以成本就很低，

4、另外不支持讲价。价格也没什么空间了，请留意

问题7

支持修改uuid ，以及蓝牙名和蓝牙MAC地址吗

回答

支持修改蓝牙名 ，以及蓝牙MAC地址当然也支持，AT指令读取 。Uuid暂时不支持客户自己修改，后期会加上

问题8

支持单芯片出货吗？ 芯片是什么参数？什么包装

回答

芯片是sop8封装，管装，100片一管 。当然量大可以自己去编带芯片出厂会烧录好固件，用户可以直接使用

问题9

硬件设计，有什么需要注意的地方吗？

回答

请严格按照我们给出的供电电压，去供电 。电源这一块没什么太大的讲究蓝牙天线，按照我们给出的封装画就可以了。因为技术很成熟了，所以基本上距离都超过15M芯片的7/8脚两个必须预留测试点，这个是升级接口，以防万一要升级升级的测试点排列，建议是 1/7/8/3 这4个脚顺序排列。引出测试点，很重要

问题10

支持买几个样品，帮我修改波特率到9600吗？

回答

原则上不支持修改，因为几个样品，客户自己动手发AT指令改一下。我们默认是115200实在要修改，收人工费500。

问题11

支持按照我们特定的uuid，以及服务，然后修改出样品吗？

回答

原则上，不支持修改。因为样品阶段是给客户测试功能的。用户可以先做硬件，后期确实是做产品的，我们会配合修改的。

测试芯片的性能。不可能几块钱的东西，我们都要工程师参与配合修改，这样效率太低了

2、实在需要修改的，可以，收人工费500修改
