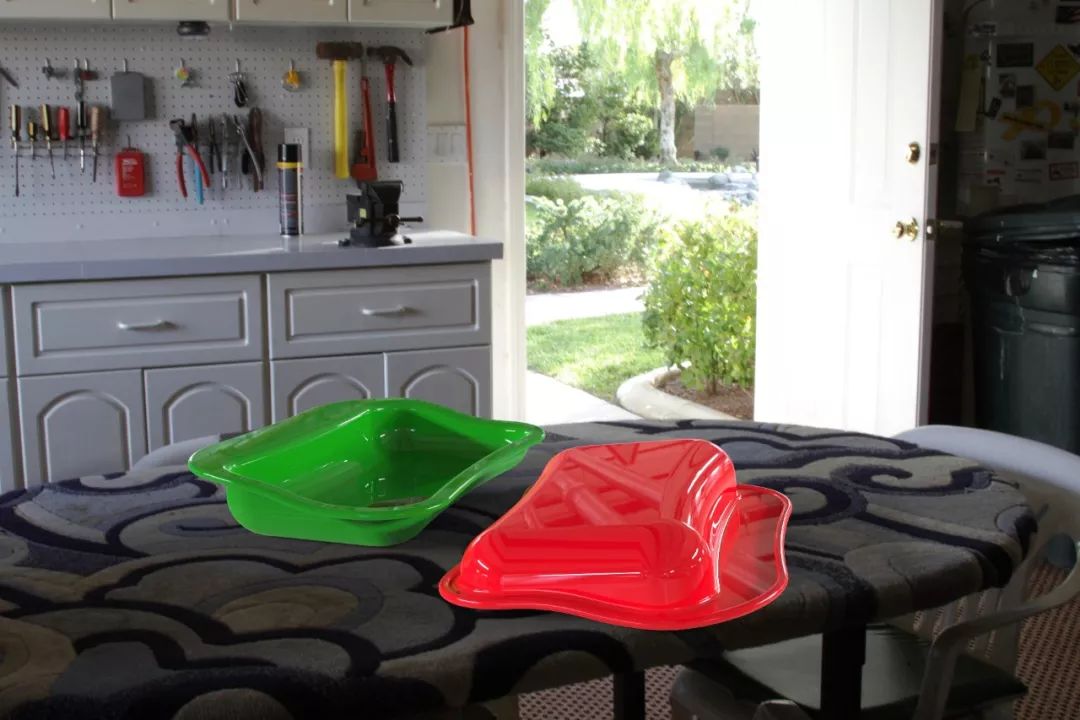

此图是用SolidWorks2015建模，用KeyShot 8渲染。

建模步骤

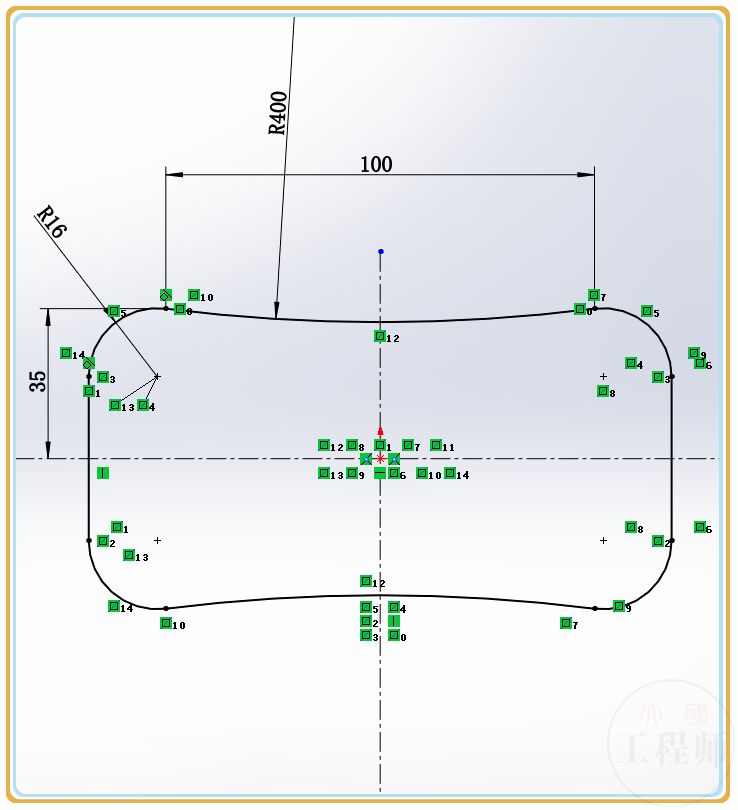

1.在前视基准面上画草图。

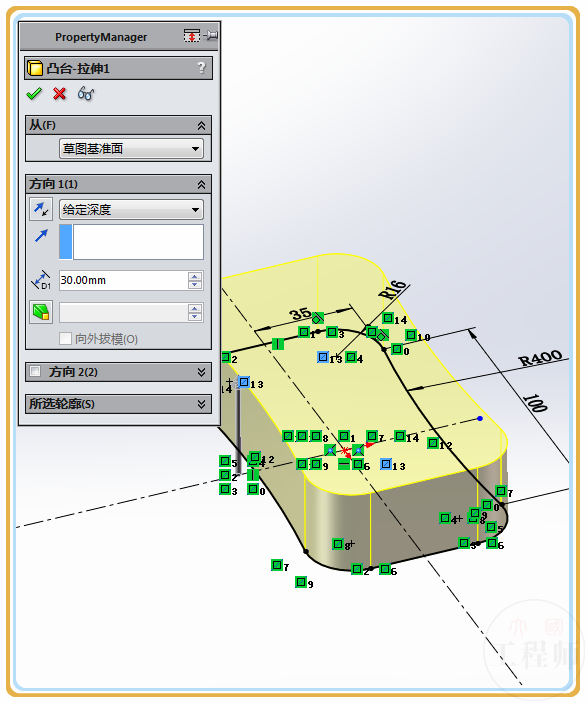

2.拉伸：30 。

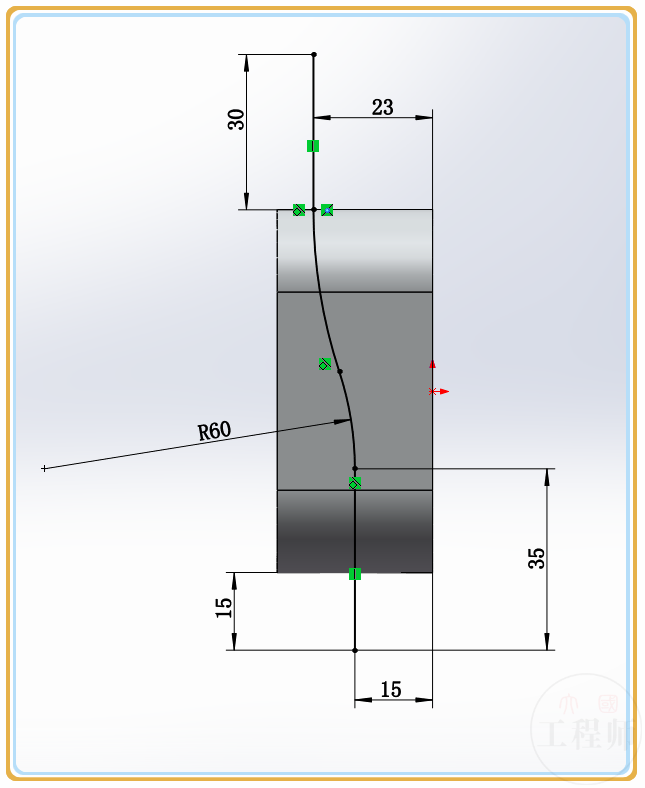

3.在右视基准面上草绘图形。

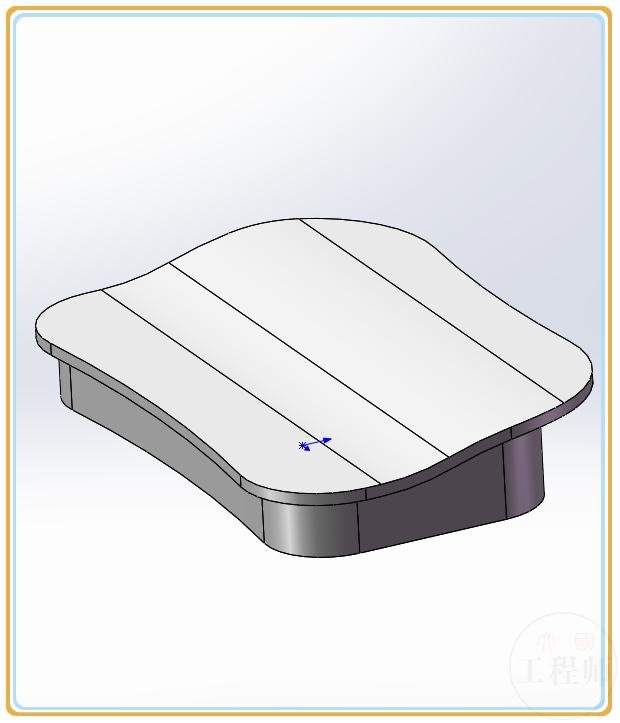

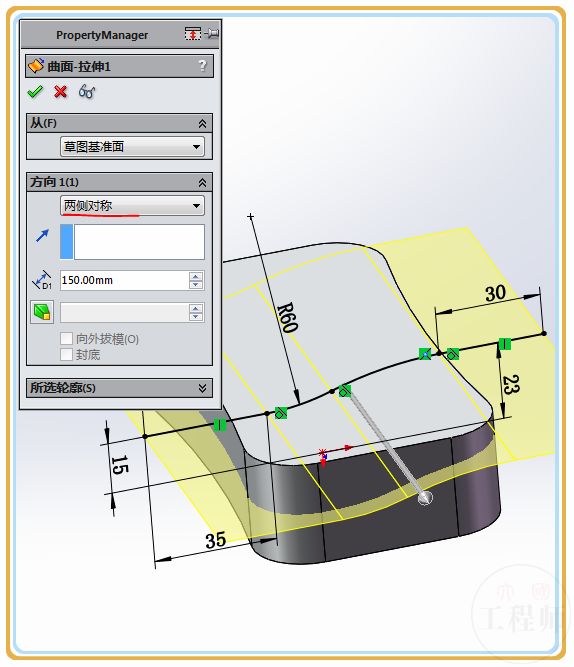

4.曲面拉伸，两侧对称：150 。

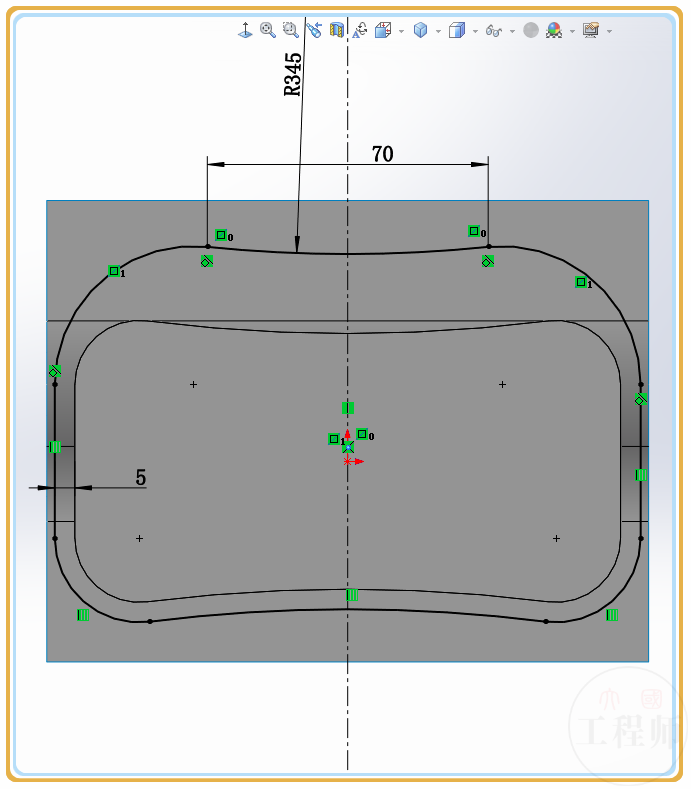

5.在实体顶面画草图。

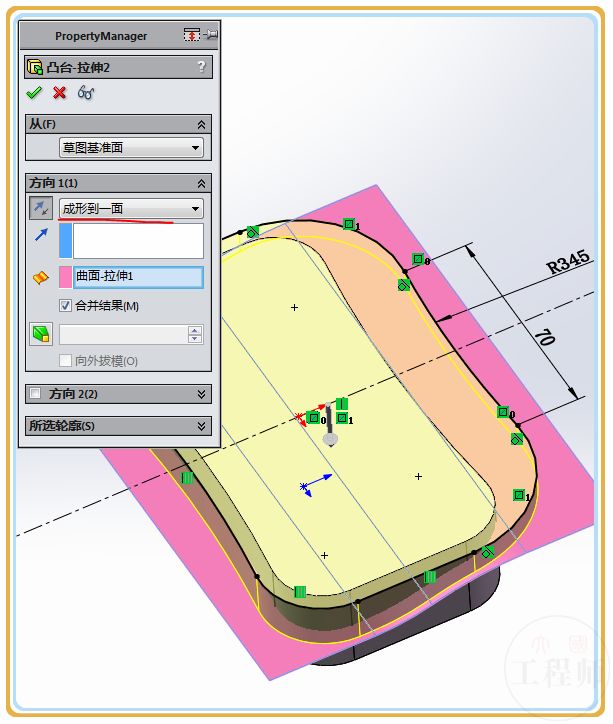

6.拉伸凸台，成形到一面：粉色曲面。

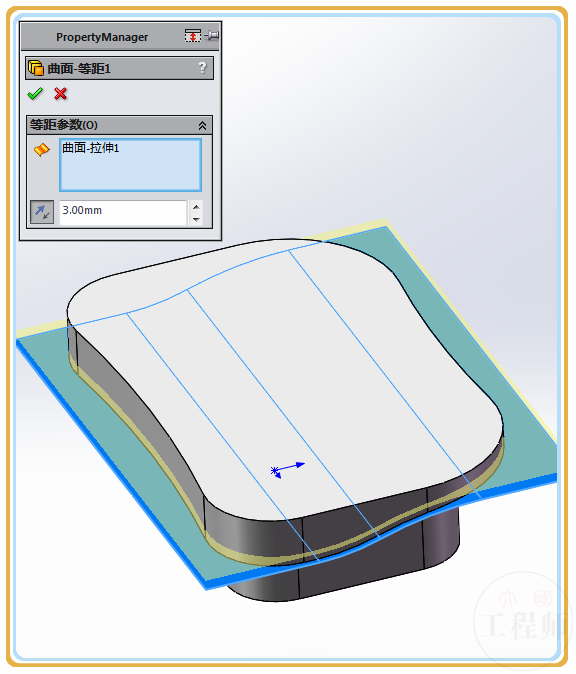

7.等距曲面：3 。

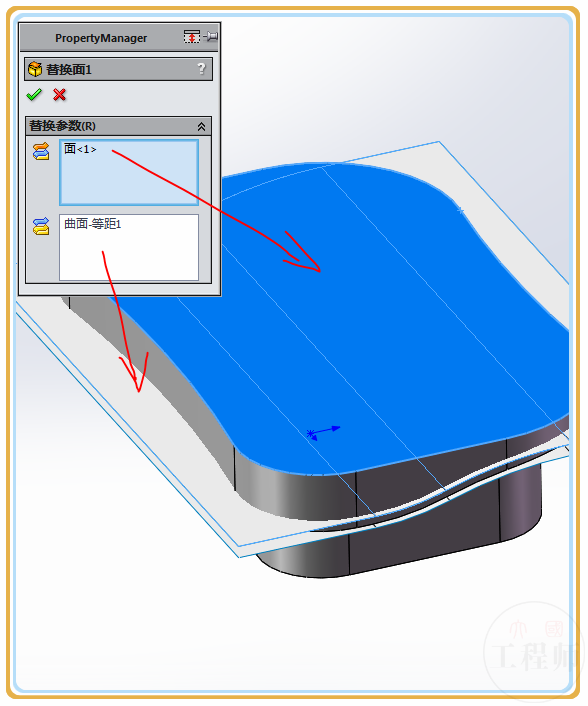

8.替换面， 目标面：蓝色面 ；替换曲面：等距曲面。（也可以用：使用曲面切除）

8-1.隐藏两个曲面。

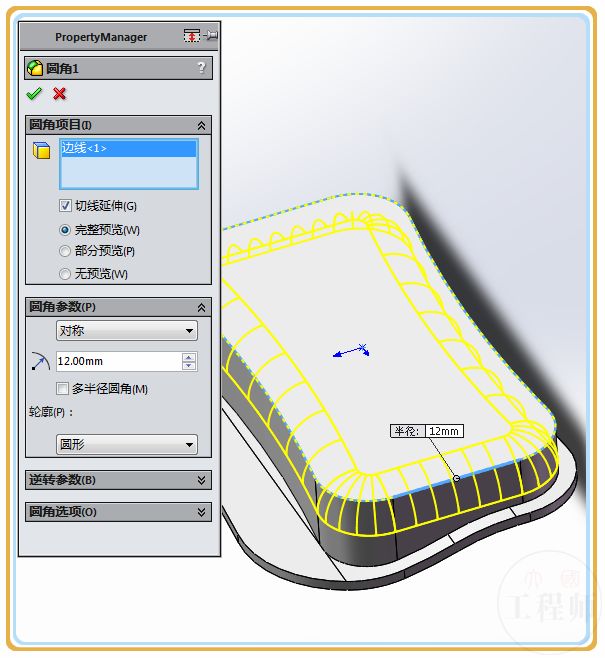

9.圆角，半径：12 。

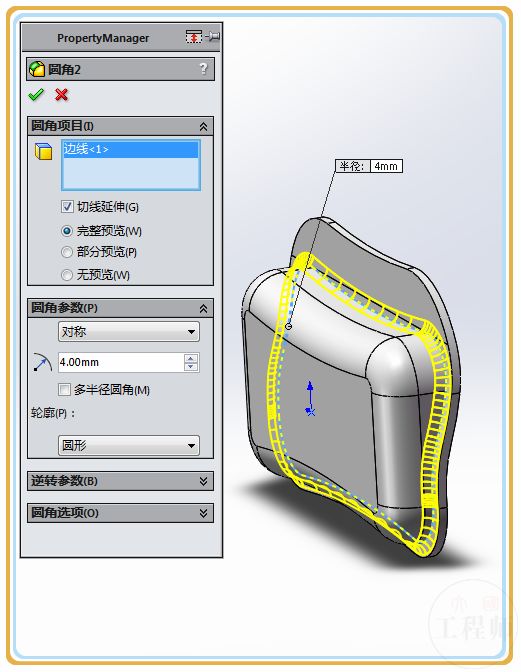

10.圆角，半径：4 。

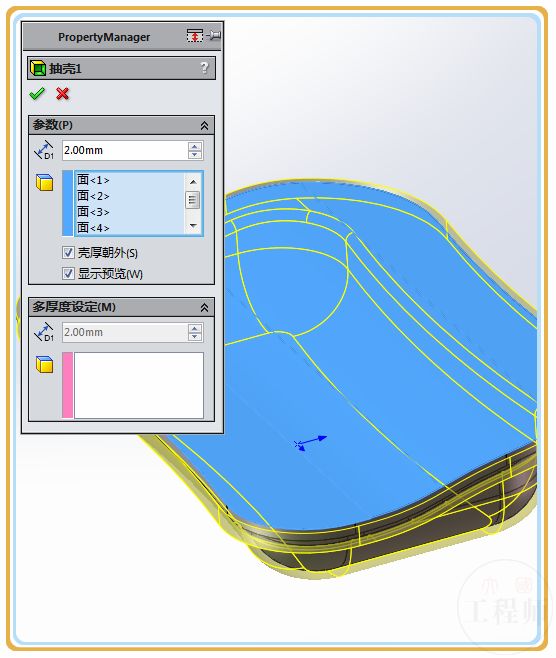

11.抽壳，厚度：2 。

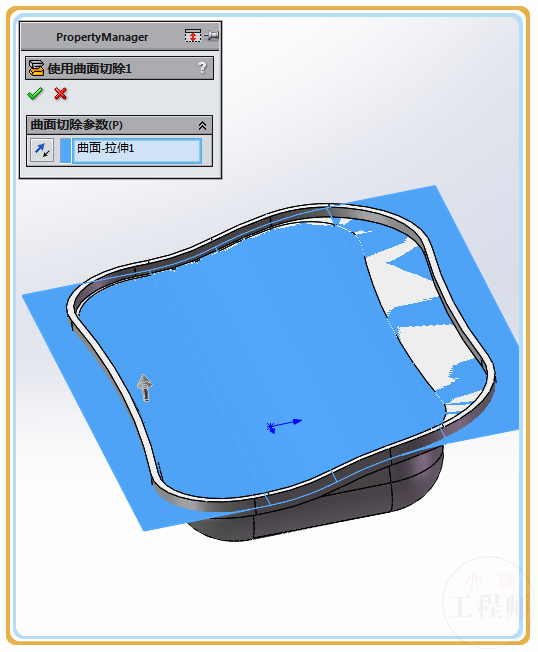

12.使用曲面切除，用的是拉伸曲面 。

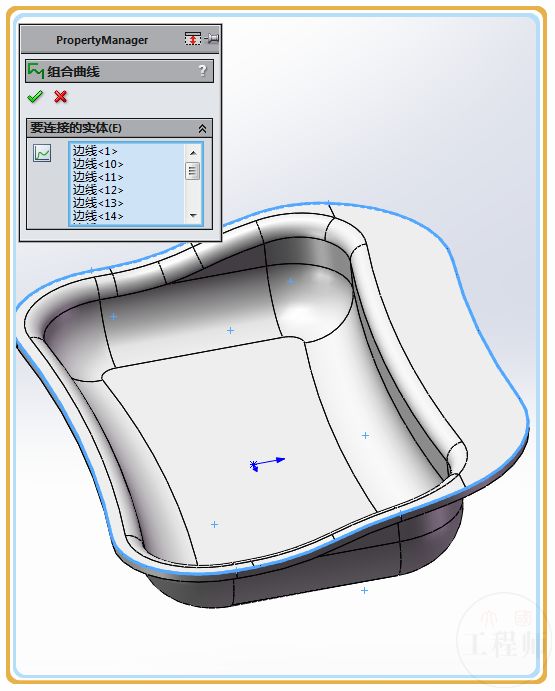

13.组合曲线，选中一圈的蓝色边线。

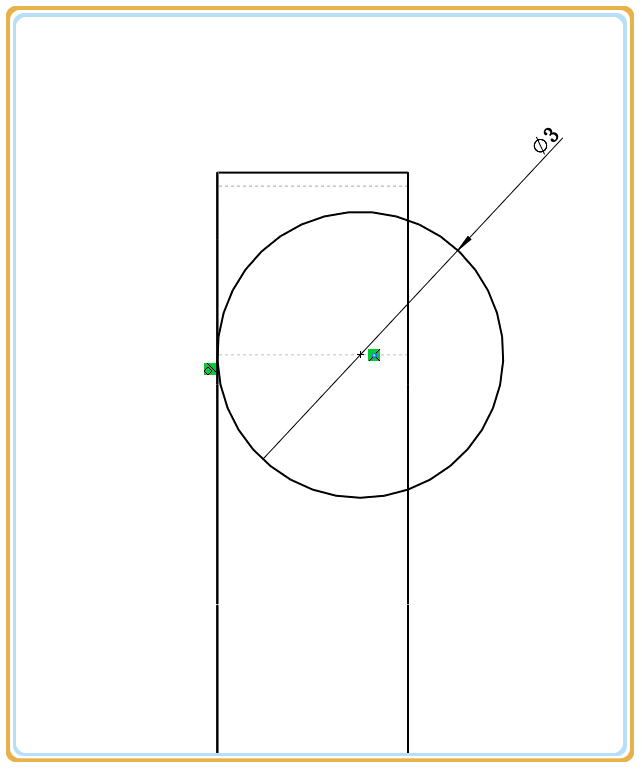

14.在右视基准面上画圆 。

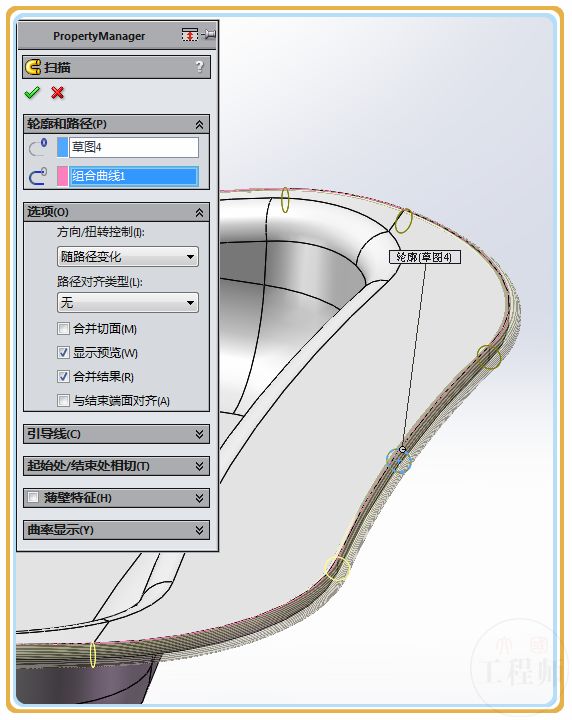

15.扫描，圆为轮廓，组合曲线为路径。

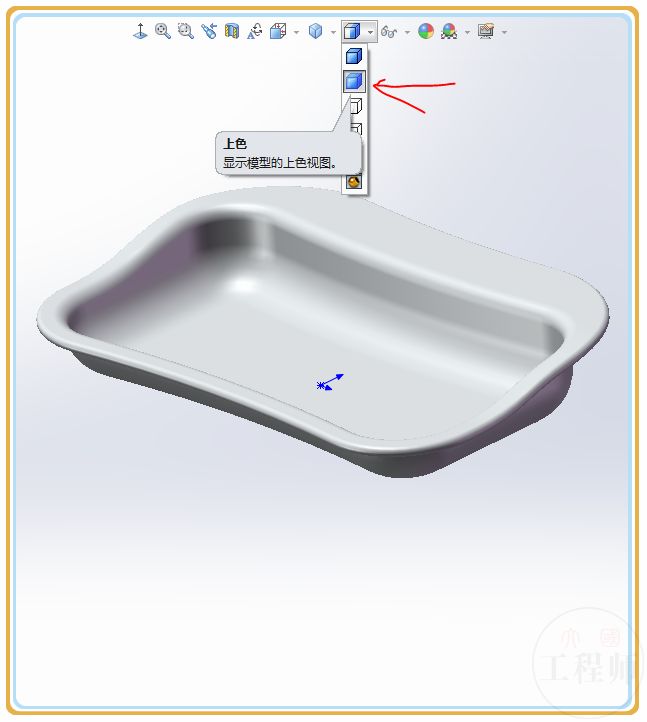

16.显示样式——上色。（可以隐藏边线）

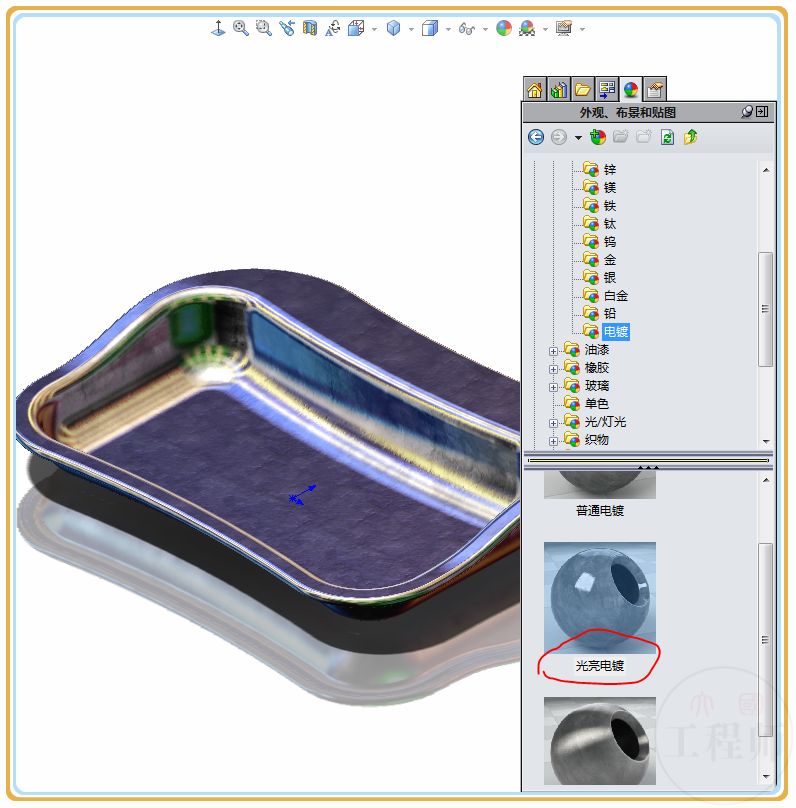

17.添加外观，金属——电镀——光亮电镀 。

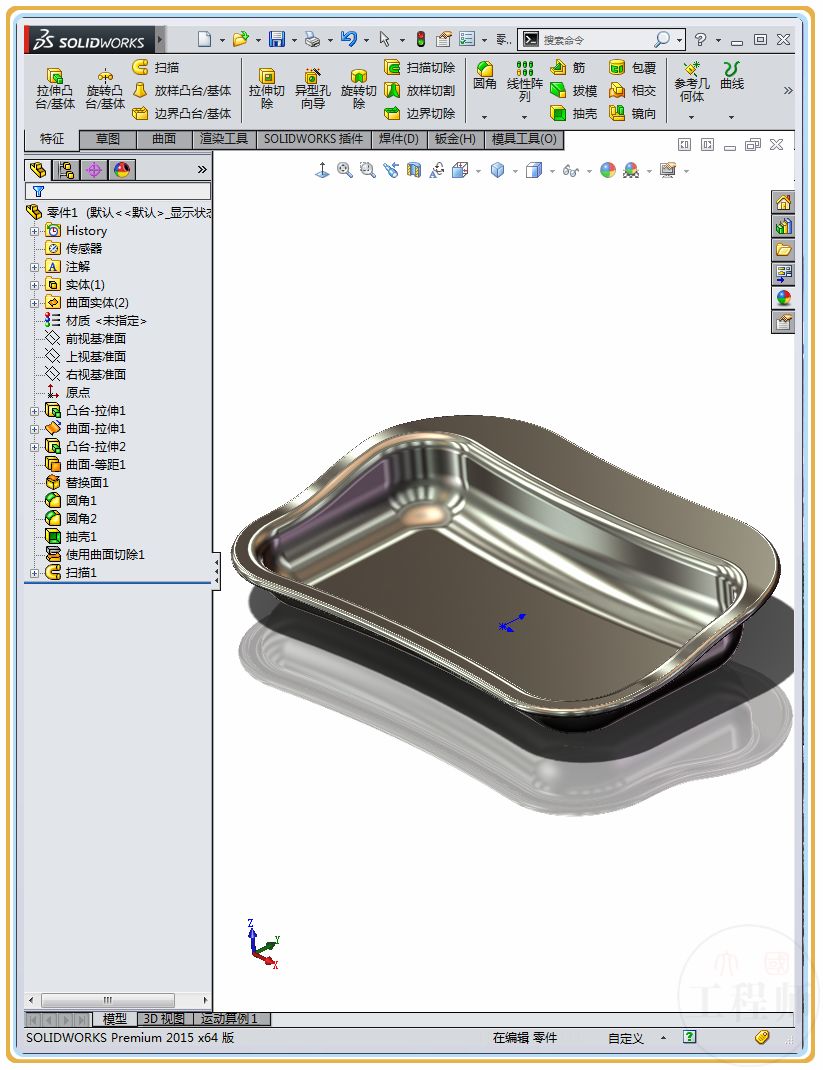

18.完成。

18-1：下图用的外观是：磨光铅 ；工作间布景：格栅光 。

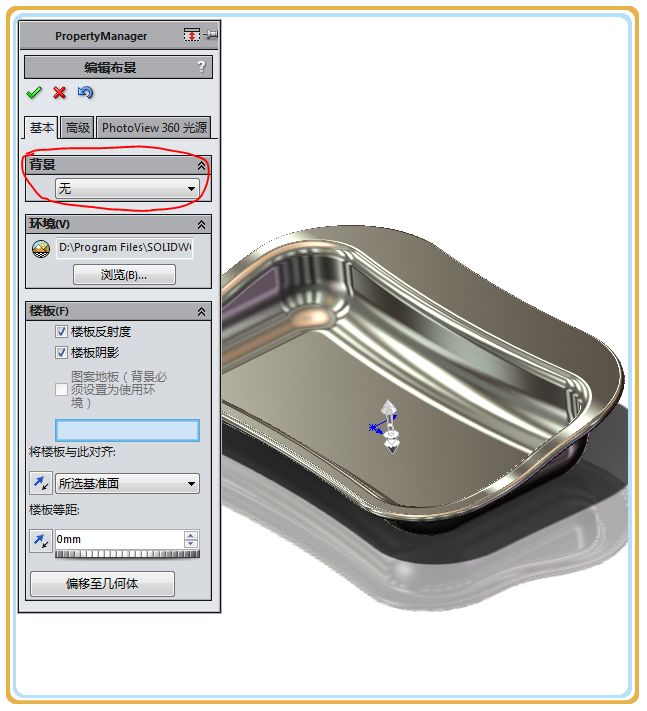

18-2.可以在编辑布景里把背景设置为无 。
