电动车维修之转把霍尔元件的检修

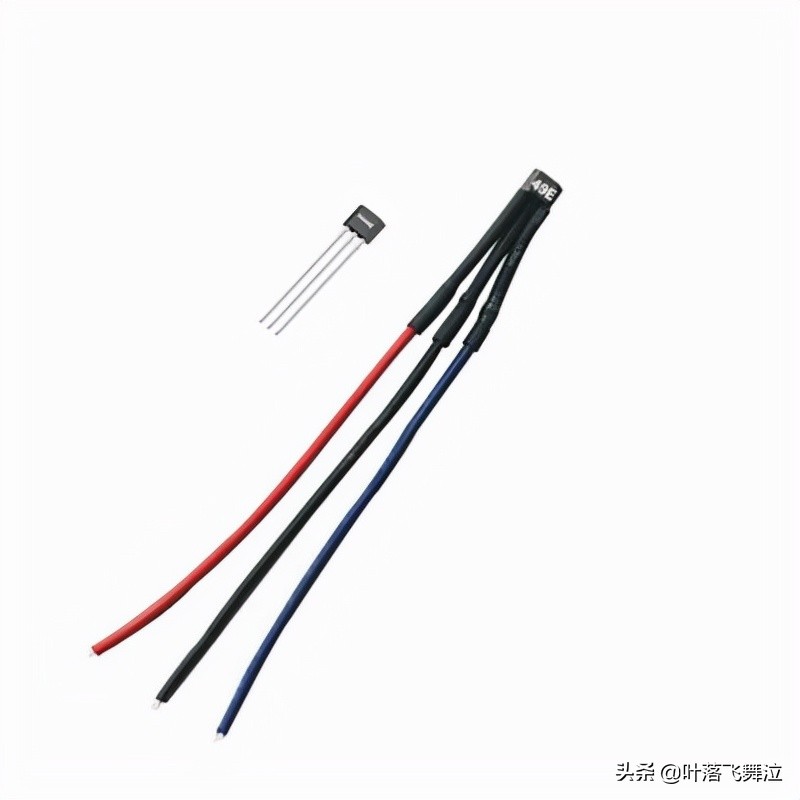

霍尔元件

霍尔元件是通过利用霍尔效应制成的磁感应电子元件是一种磁敏传感器。其优点有结构牢固、体积小、质量轻、寿命长、安装方便、功耗小、频率高、耐振动、不怕灰尘、油污、水气、烟雾、精密度高、线性度好等。

调速转把通常使用线性霍尔元件，常用型号有UGN3502、UGN3503、SS496B、KB3503。

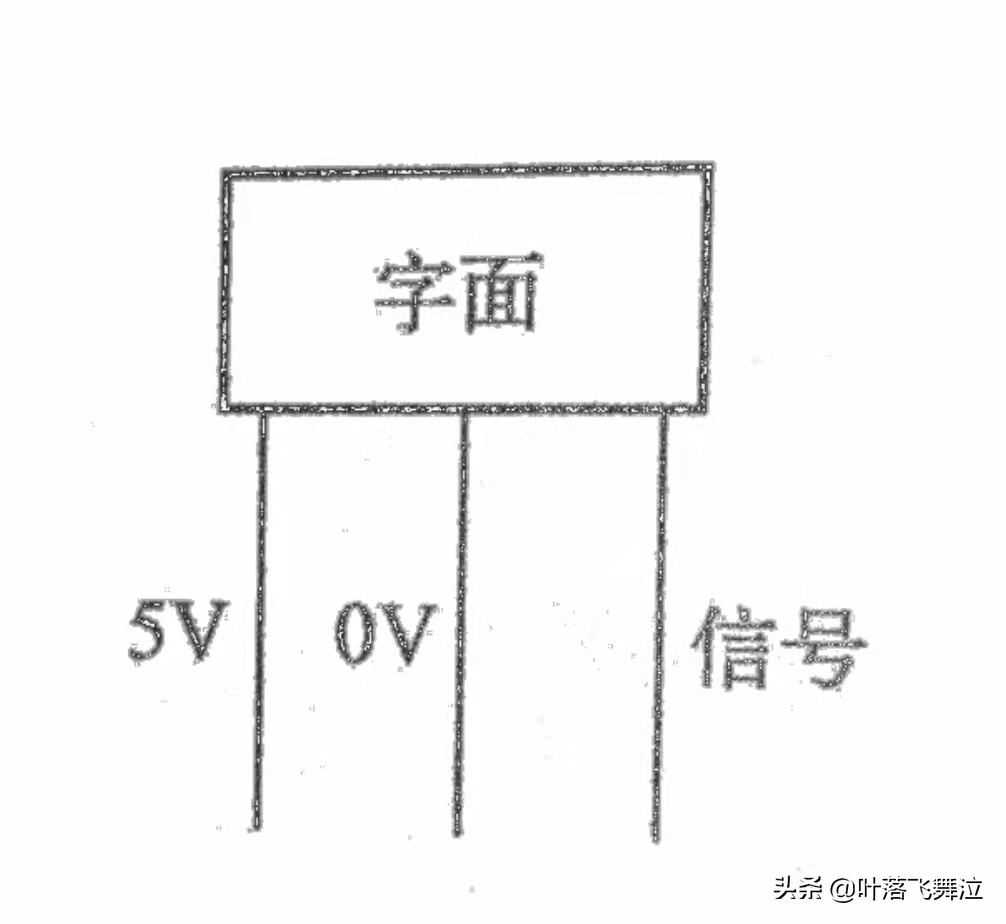

将霍尔元件带字母一面向上，左侧为电源5V正极（红色）、中间为接地线（黑色）、右侧为信号输出（绿色或蓝色）。

霍尔元件检测

1.数字万用表二极管档测量各引脚

2.电源5V与接地，正向值为“1”，反向为“1.065”左右

3.信号与接地，正向值为“1”，反向为“619”左右
