在日常工作中时常需要将CAD图纸导出JPG图纸格式来制作PPT演示稿、展板、彩色平面方案或发方案给客户等需求。下面，我来介绍一下CAD导出高清JPG图纸的方法。

打开要输出为jpg图片的CAD文件

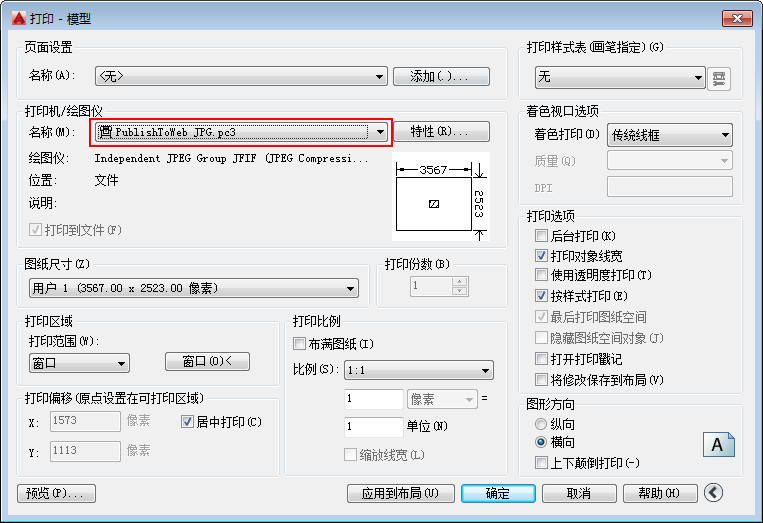

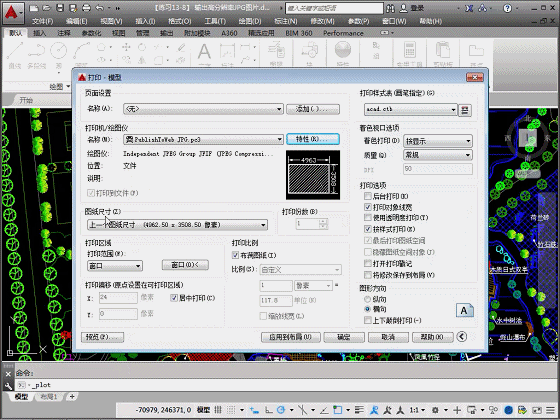

按Ctrl+P组合键，弹出【打印-模型】对话框。然后在【名称】下拉列表框中选择所需的打印机，本例要输出JPG图片，便选择【PublishToWeb JPG.pc3】打印机为例。

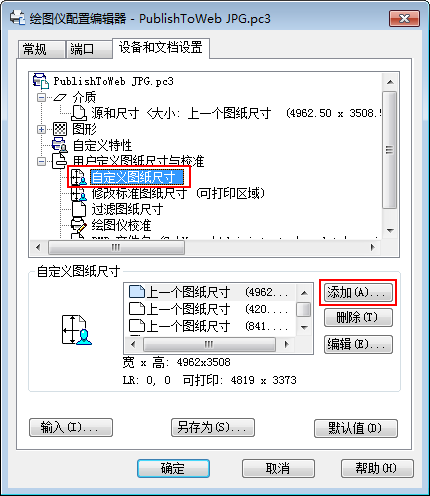

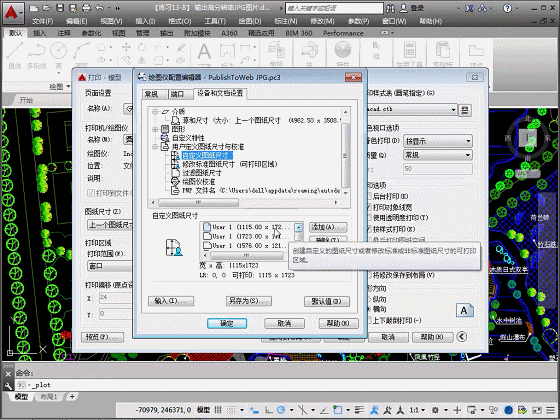

单击【PublishToWeb JPG.pc3】右边的【特性】按钮，系统弹出【绘图仪配置编辑器】对话框，选择【用户定义图纸尺寸与校准】节点下的【自定义图纸尺寸】，然后单击右下方的【添加】按钮。

系统弹出【自定义图纸尺寸-开始】对话框，选择【创建新图纸】单选项，然后单击【下一步】按钮。

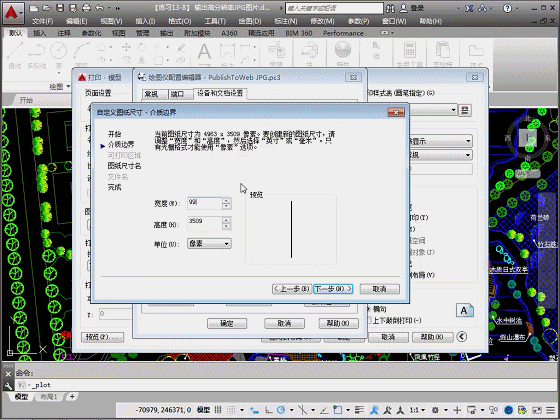

调整分辨率。系统跳转到【自定义图纸尺寸-介质边界】对话框，这里会提示当前图形的分辨率，可以酌情进行调整，本例修改分辨率。

操作技巧：设置分辨率时，要注意图形的长宽比与原图一致。如果所输入的分辨率与原图长、宽不成比例，则会失真。

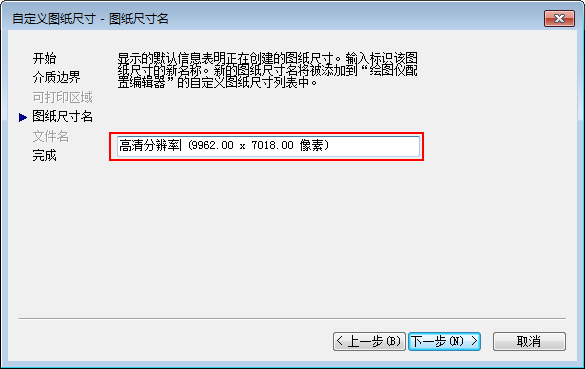

单击【下一步】按钮，系统跳转到【自定义图纸尺寸-图纸尺寸名】对话框，在【名称】文本框中输入图纸尺寸名称。

单击【下一步】按钮，再单击【完成】按钮，完成高清分辨率的设置。返回【绘图仪配置编辑器】对话框后单击【确定】按钮，再返回【打印-模型】对话框，在【图纸尺寸】下拉列表中选择刚才创建好的【高清分辨率】。

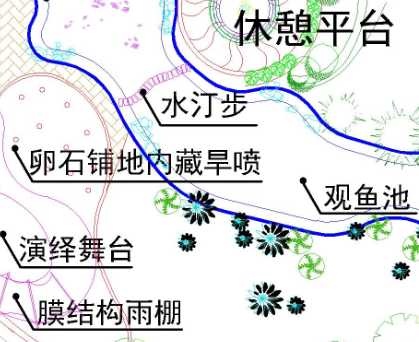

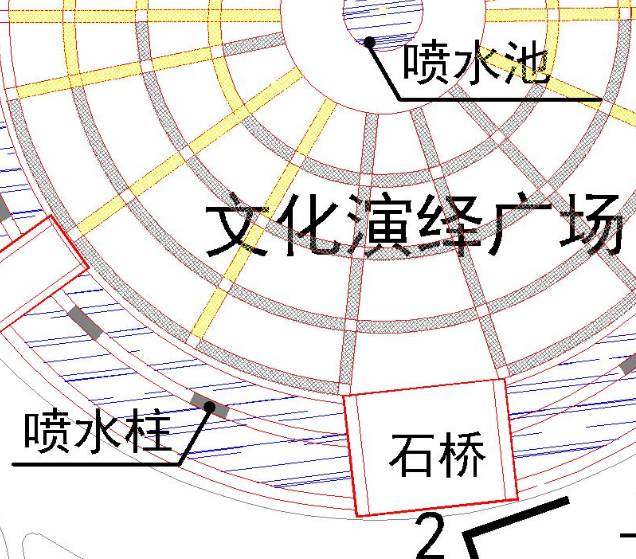

单击确定按钮，即可输出高清分辨率的JPG图片，局部截图效果如图13‑77所示（亦可打开素材中的效果文件进行观察）。
