之前我们讲到如何利用强图片转换器小插件，来将图片直接转成CAD图形！这种方法方便快捷，且不占内存！但是它只能转一些色差比较强烈，且相对简单的图！如何将图片转成CAD

那么对于一些复杂的，想转成更加超高清的CAD图形又该如何呢？

这里我们需要用到AI软件来转了！

操作步骤

1、安装好AI软件，从网上下载所需要的图片。

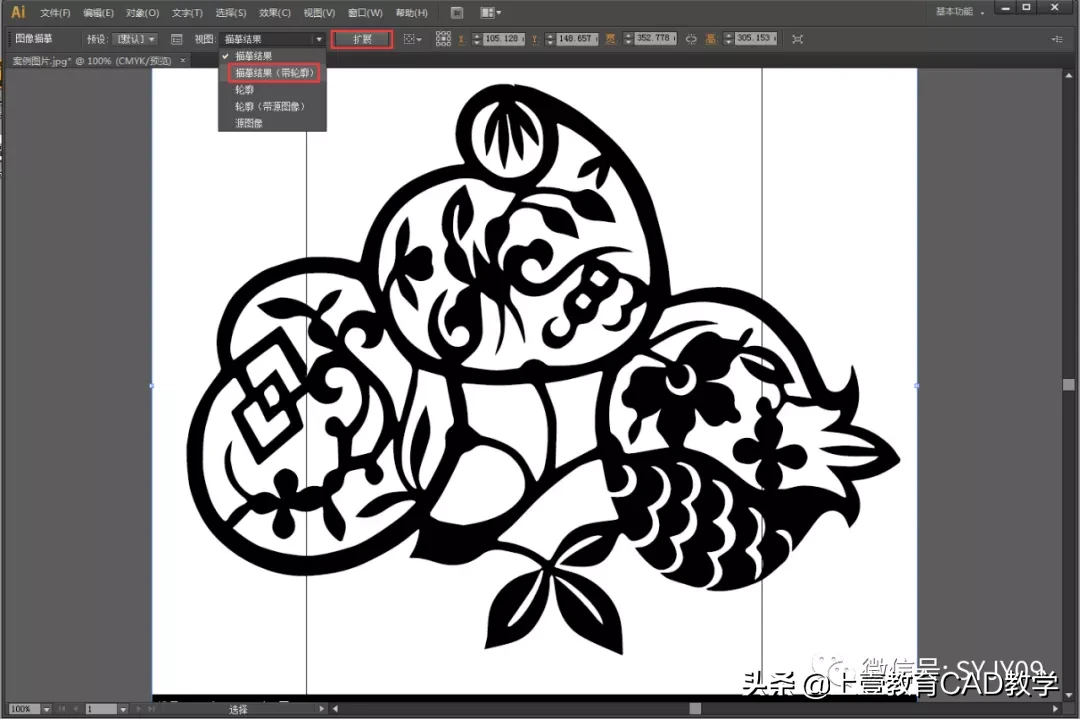

2、打开AI，将图片拖入CAD中。左键点击图片选中，点击描摹结果（轮廓）后，再点击扩展。

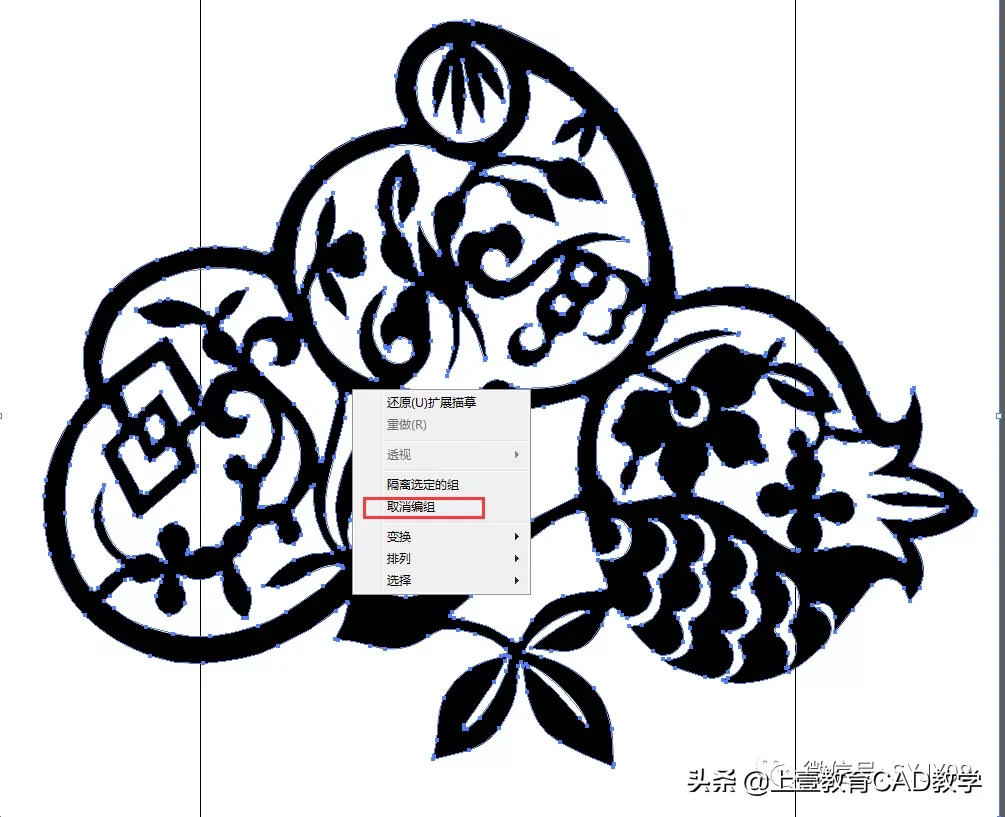

3、右击图片，点击取消编组。

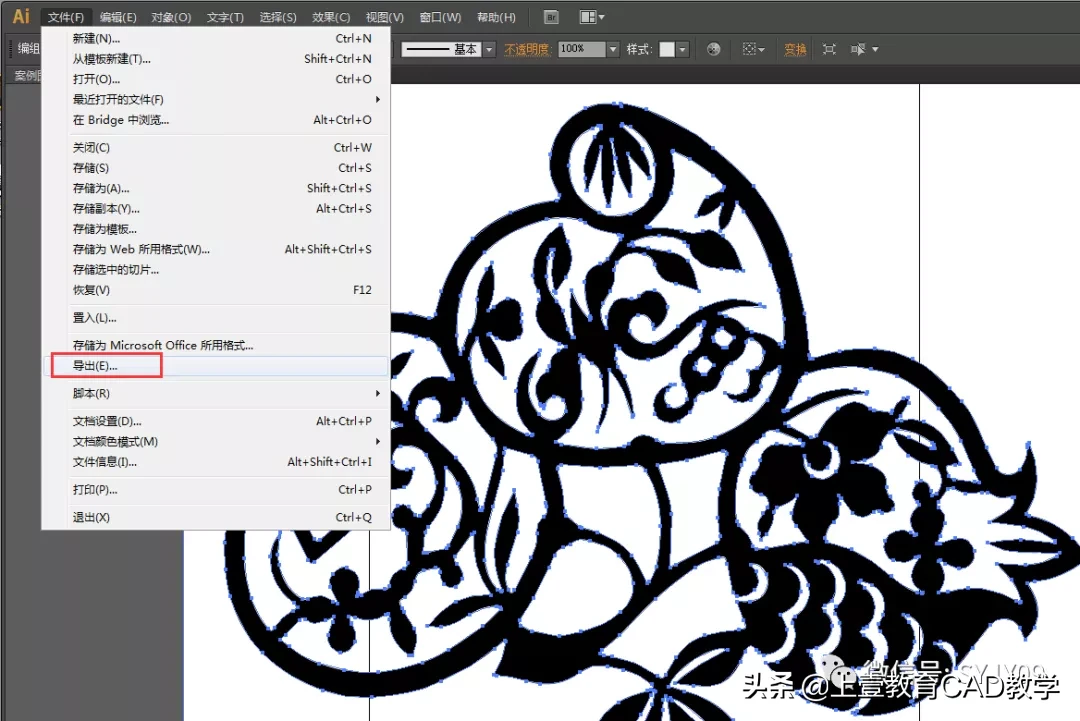

4、点击文件菜单，导出，选择默认的DWG文件类型，保存。

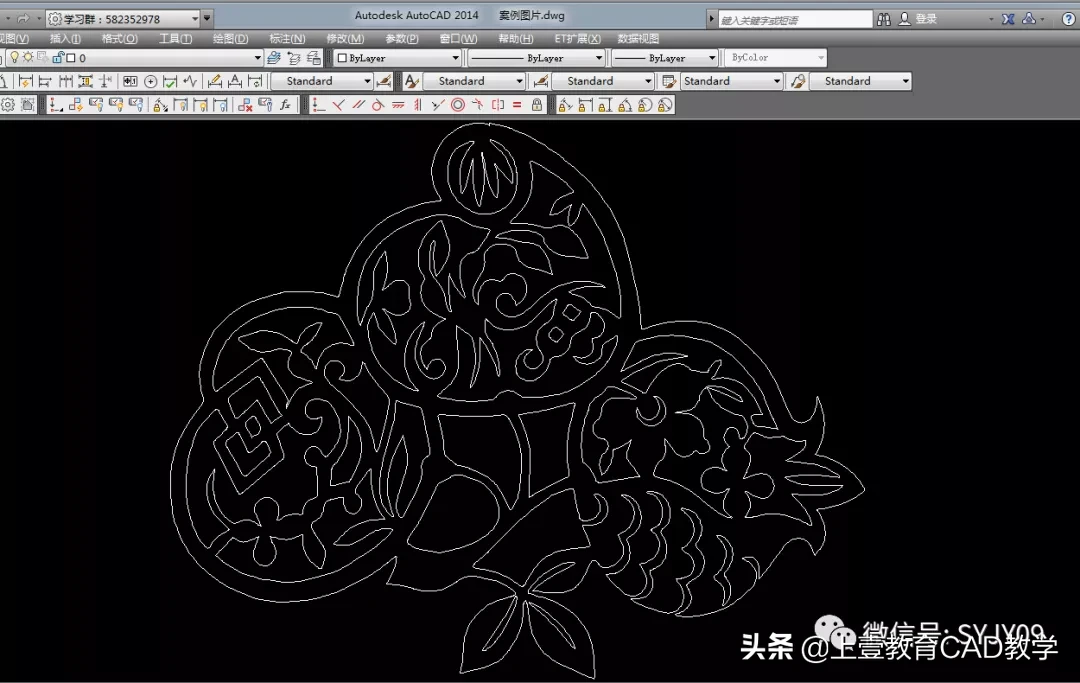

5、打开保存的DWG文件，调整图形即可（如果CAD中的图案是一个整体，用X分解再调整），效果如下图。

AI软件大家可以直接官网下载，也可以私信我哟！
