来了来了，第34期建模悬赏结果它来了

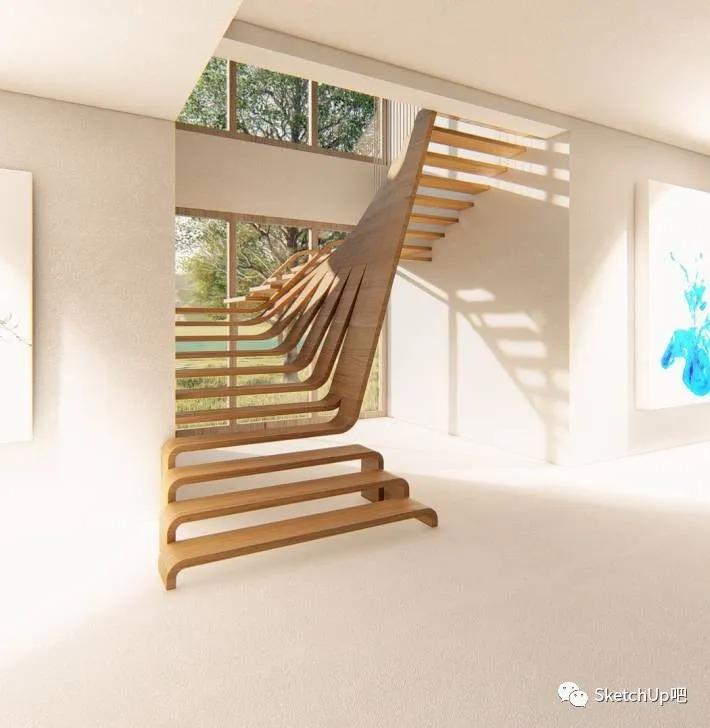

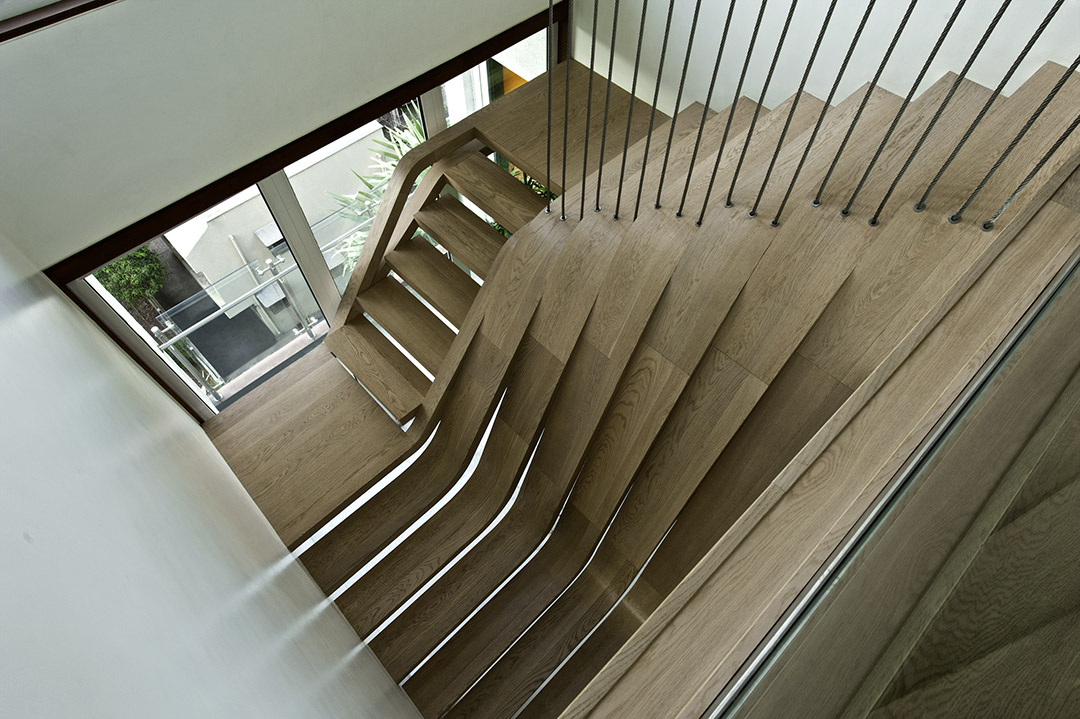

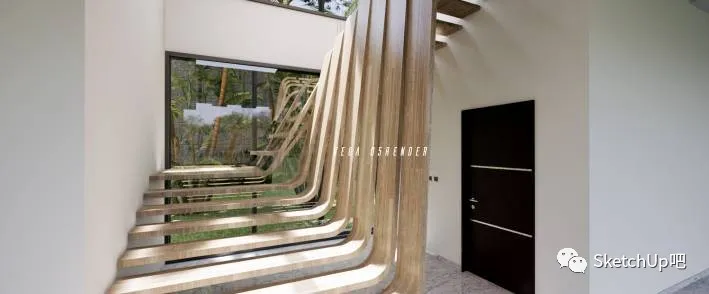

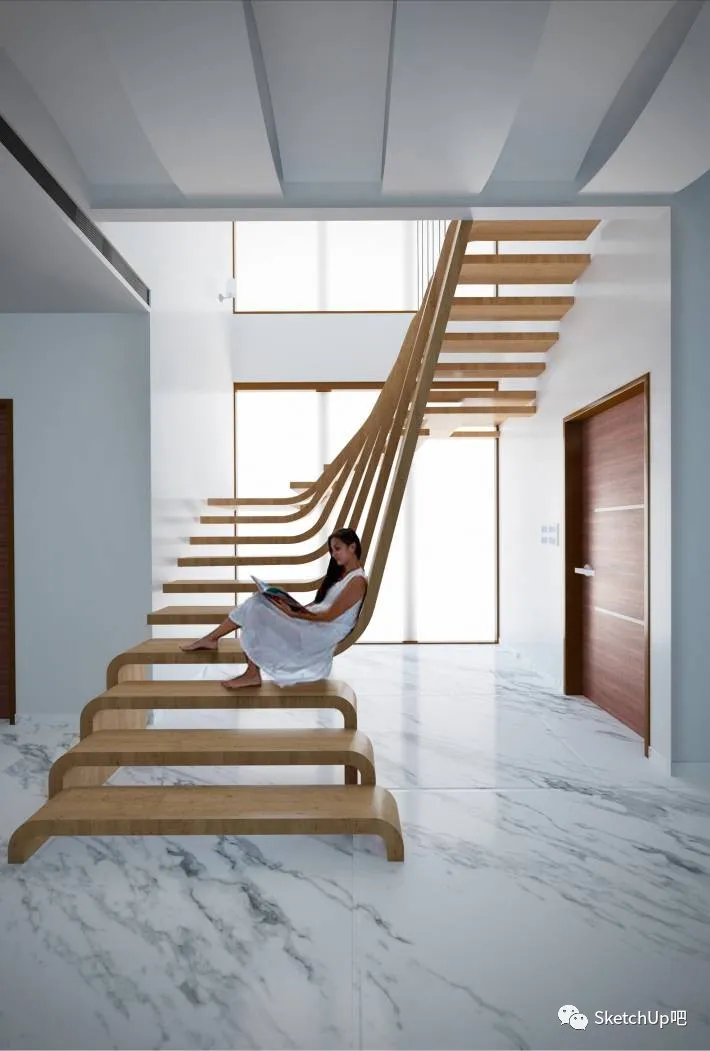

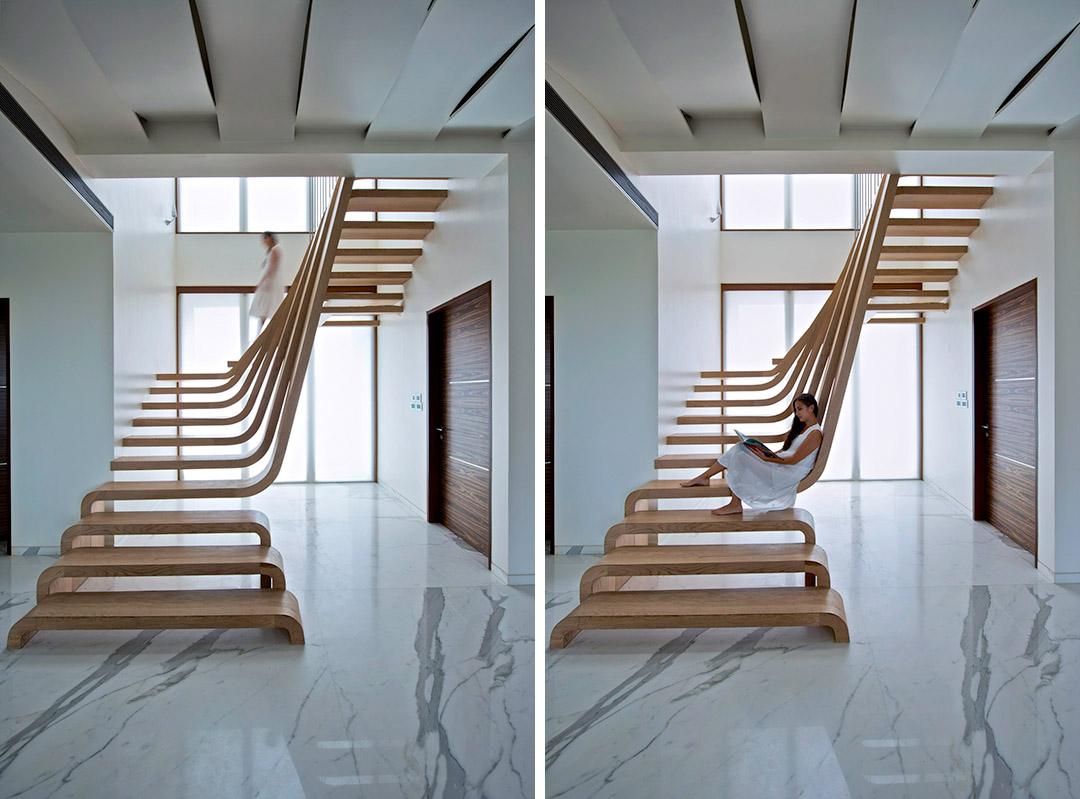

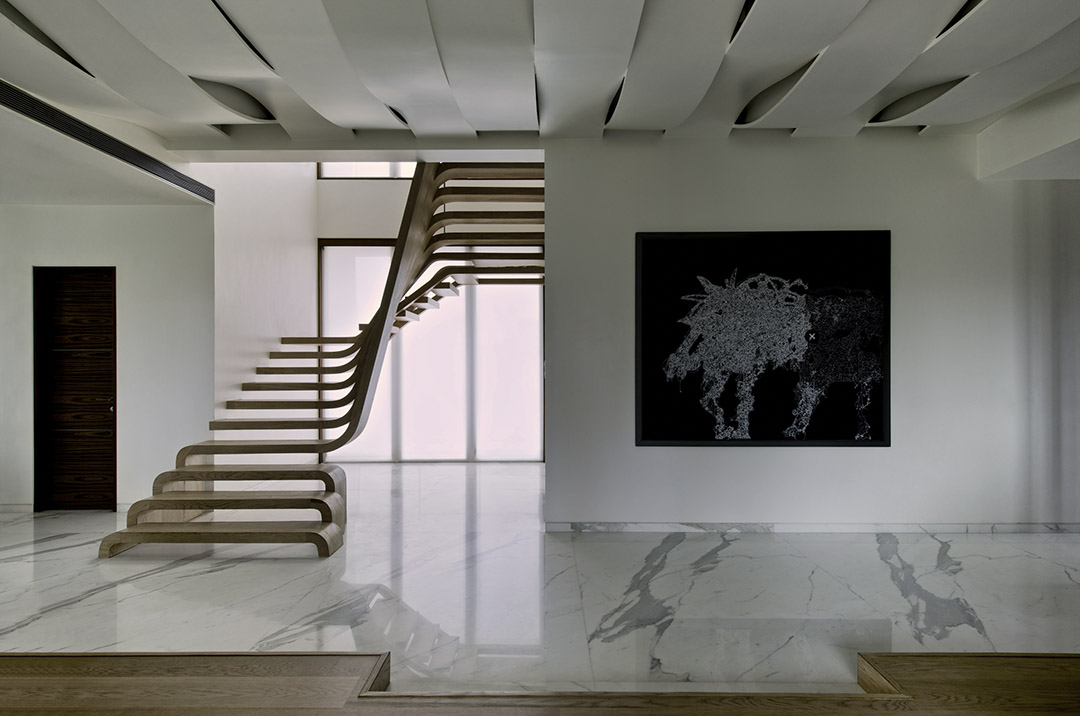

孟买SDM公寓艺术楼梯如何建模？

今天会有哪些小伙伴能上墙呢？

一起来看看吧！

一妹语音讲解视频教程

戳这里观看：SketchUp流线艺术楼梯建模思路_腾讯视频

完整视频点击文末【了解更多】进行查看

优秀作业图文解析

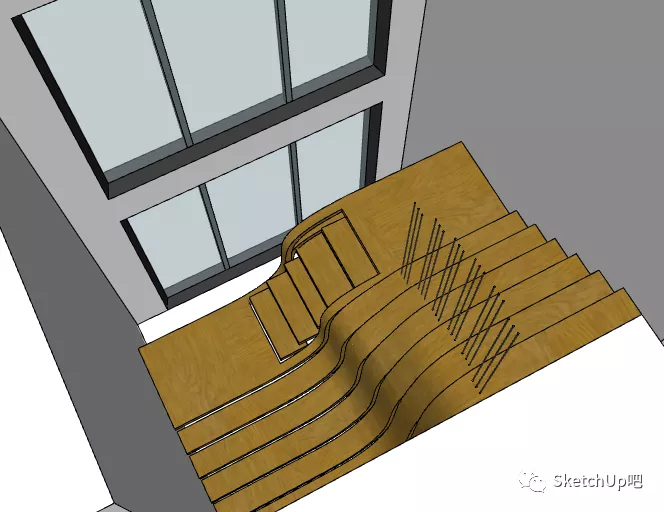

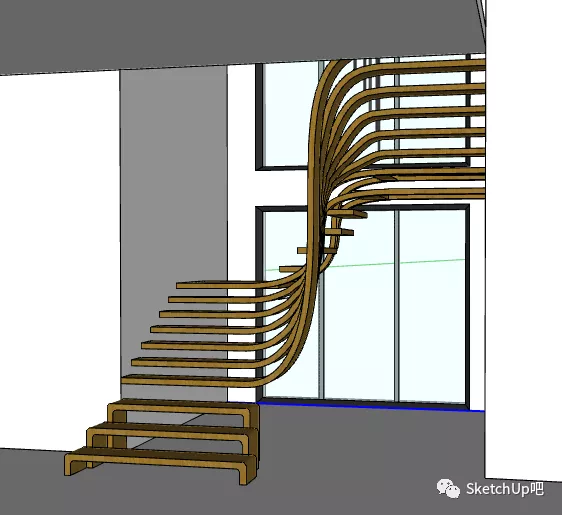

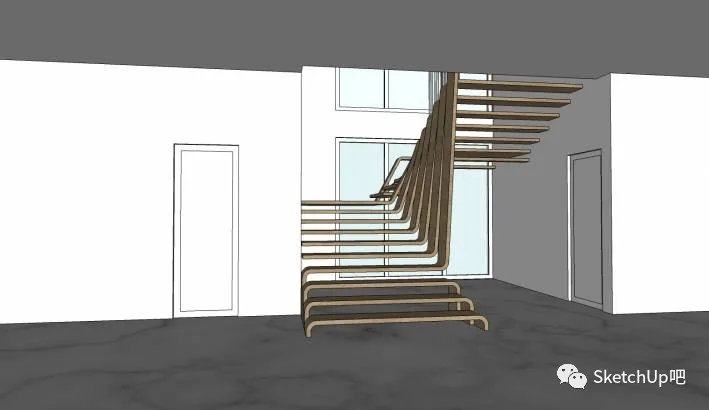

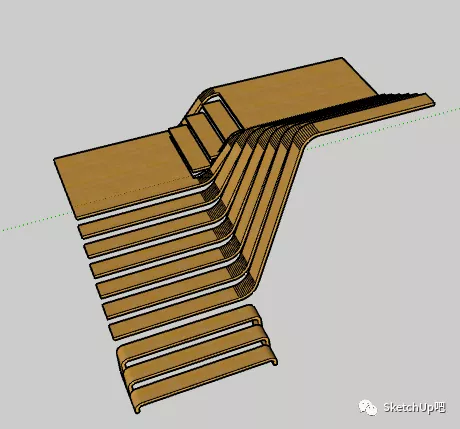

01 用户：451193975

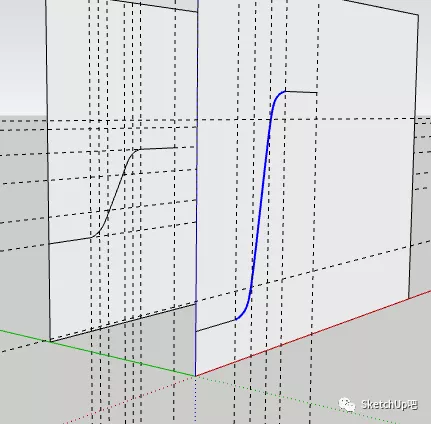

1、先按照图片的大致估算一下画出最里面踏步的形状线条 （我用的是圆弧和直线 然后转贝兹曲线（SUAPP编号96））。

2、仿照上一步 画出最外面的踏步线条（两条线之间的距离就是踏步数量的宽度X个数）。

3、利用曲线放样（SUAPP编号427）得到形状这里提取出线框不要面。

4、利用拉线成面（SUAPP编号156）给出踏步的宽度并利用联合推拉（SUAPP94）给出踏板厚度。

5、根据图片制作转向台踏步。

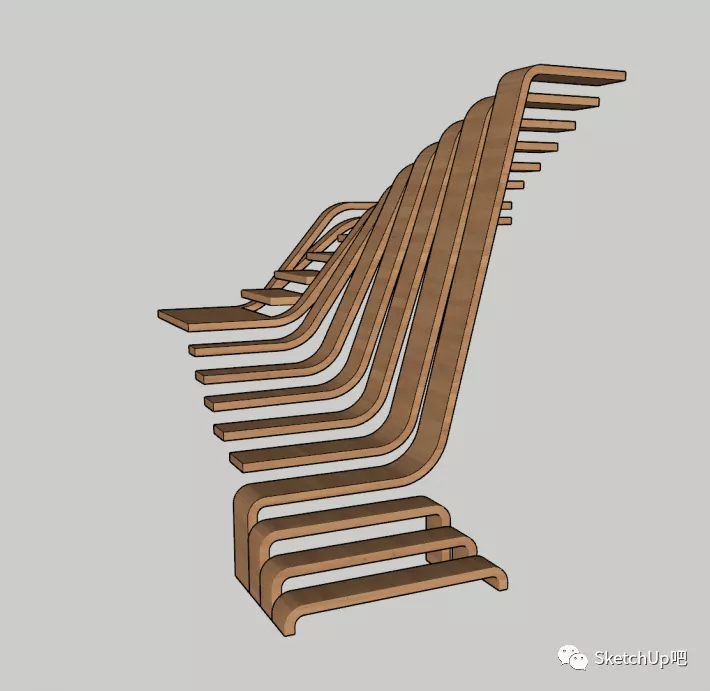

6、最后添加细节完成。

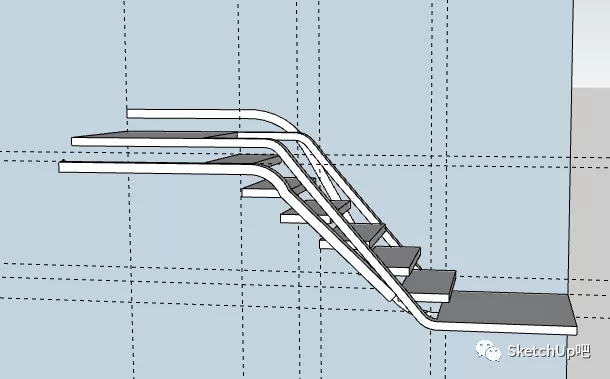

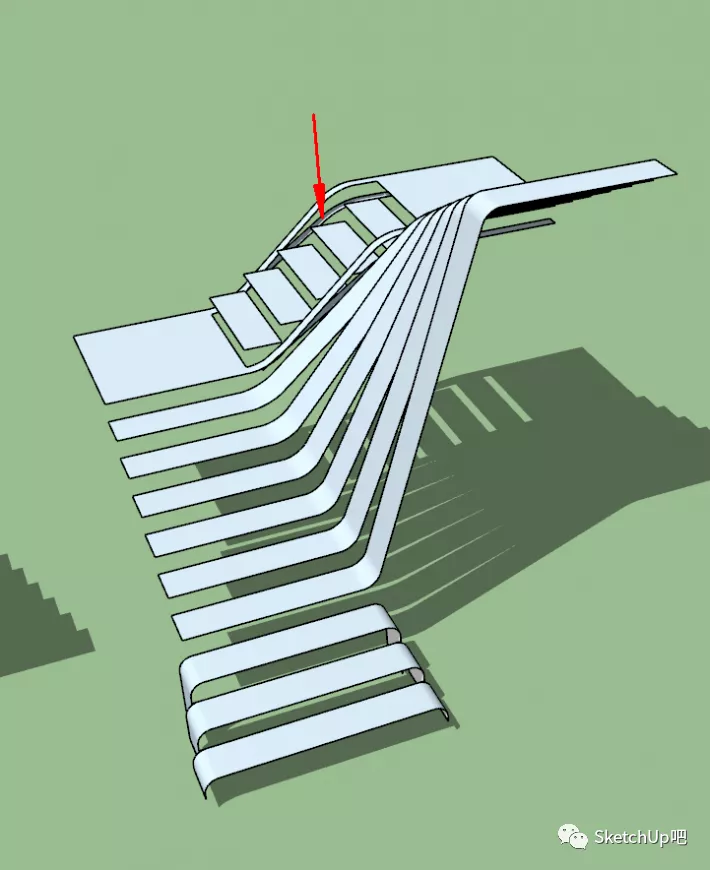

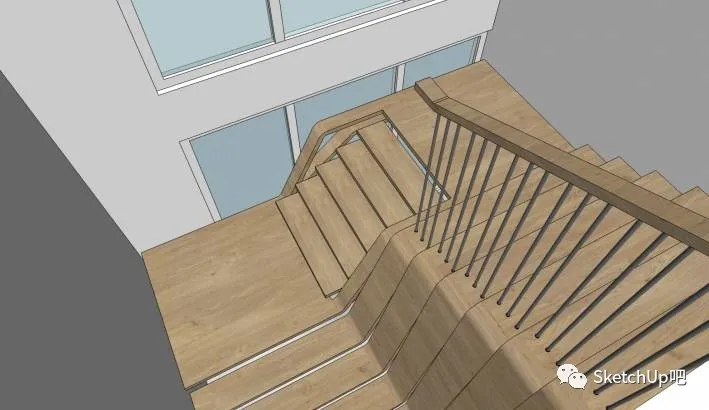

02 用户：little_jam

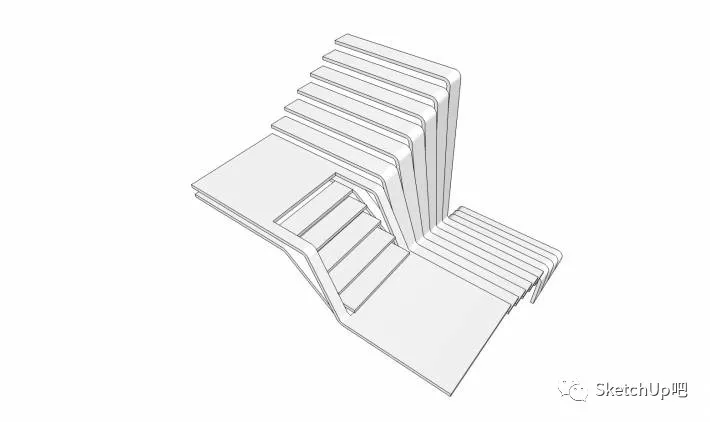

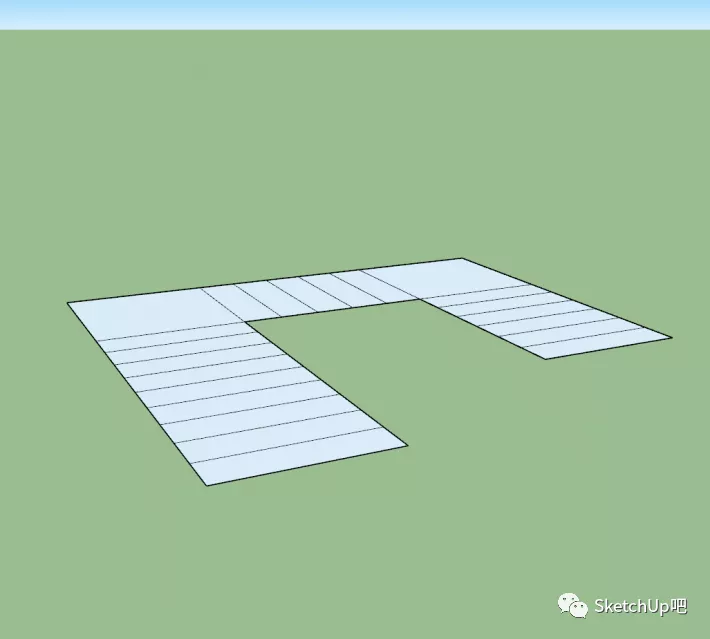

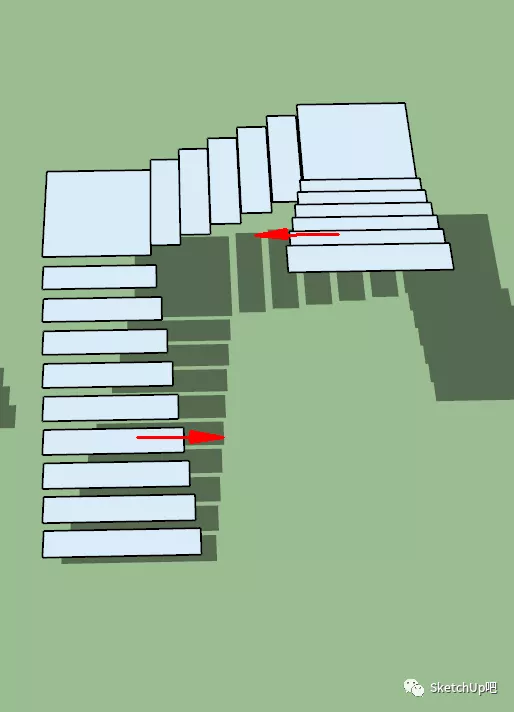

1、先画一个平面。

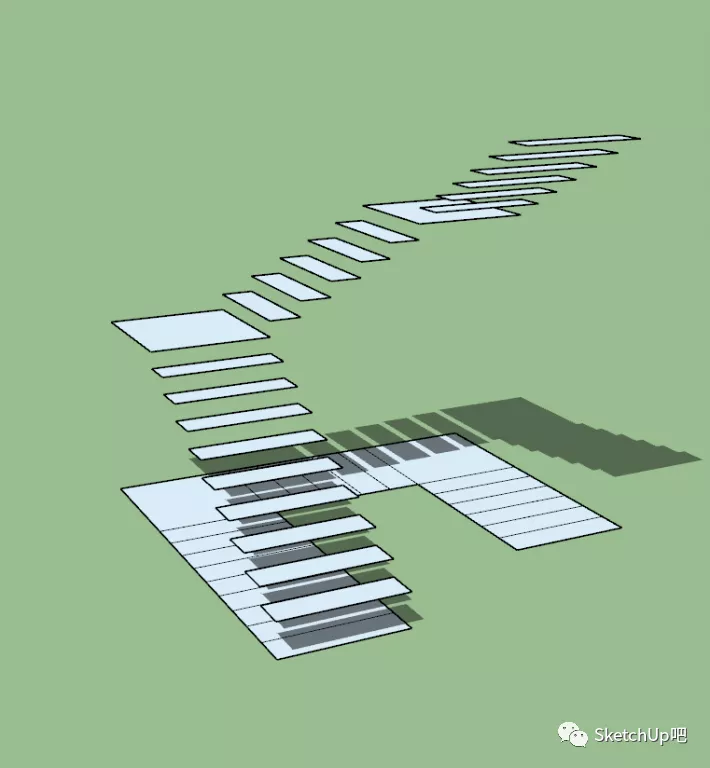

2、用生成楼梯（SUAPP编号409）插件把楼梯拉上去。

3、把台阶面往内侧逐渐拉伸，让上下台阶更靠近些，我这里是50mm的增量。

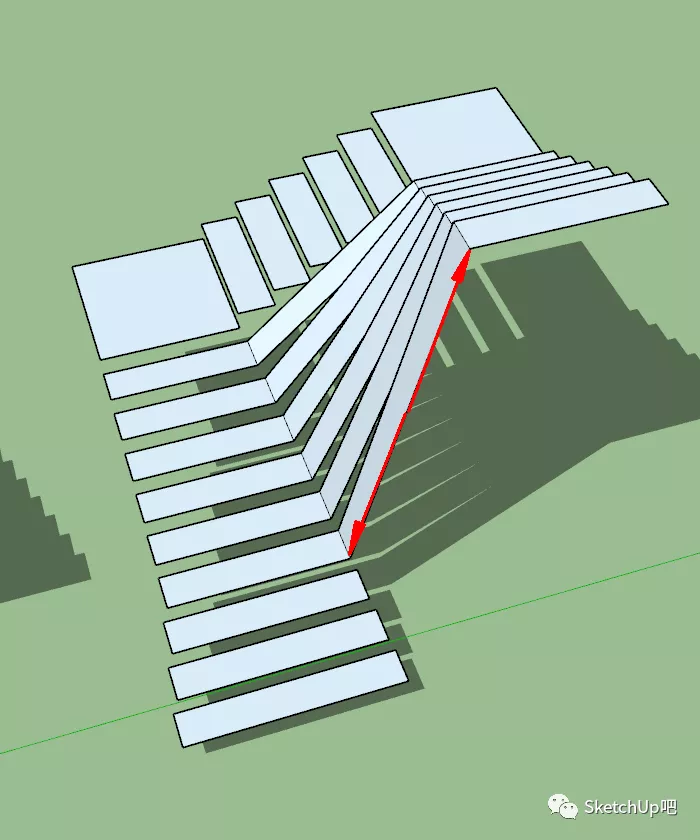

4、画线连接上下台阶。

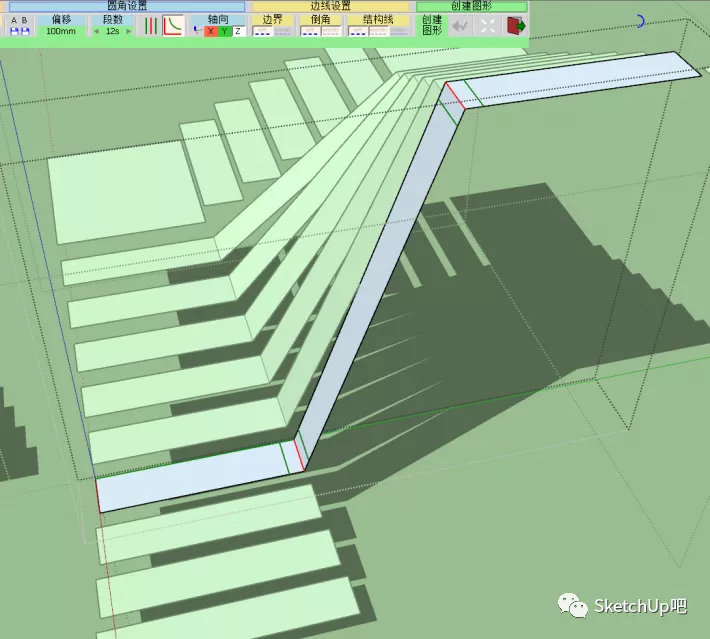

5、用三维圆角（SUAPP编号430）工具倒个角。

6、用超级推拉（SUAPP编号94）拉出厚度。然后贴上材质就完成了。

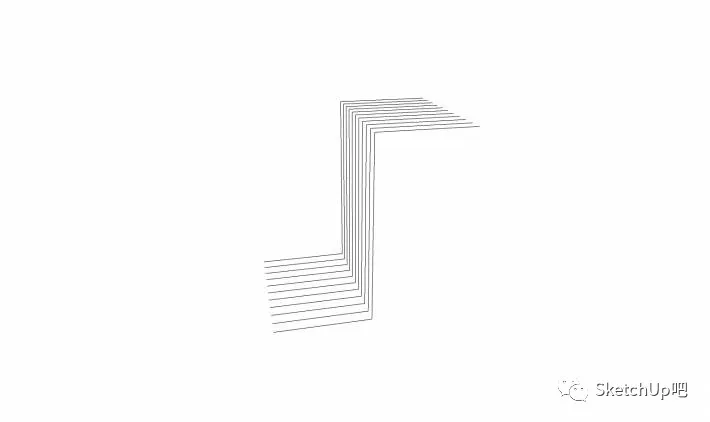

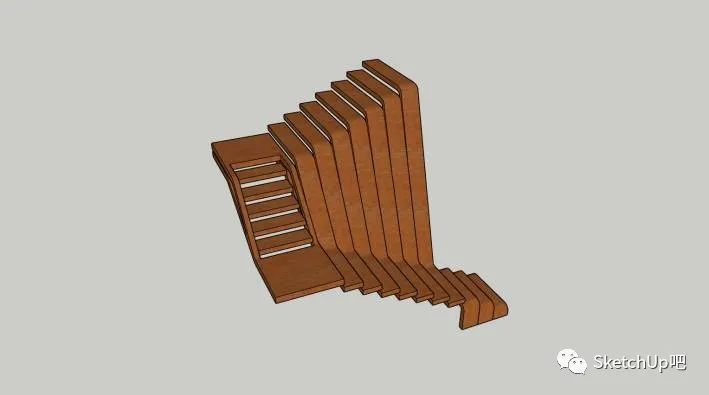

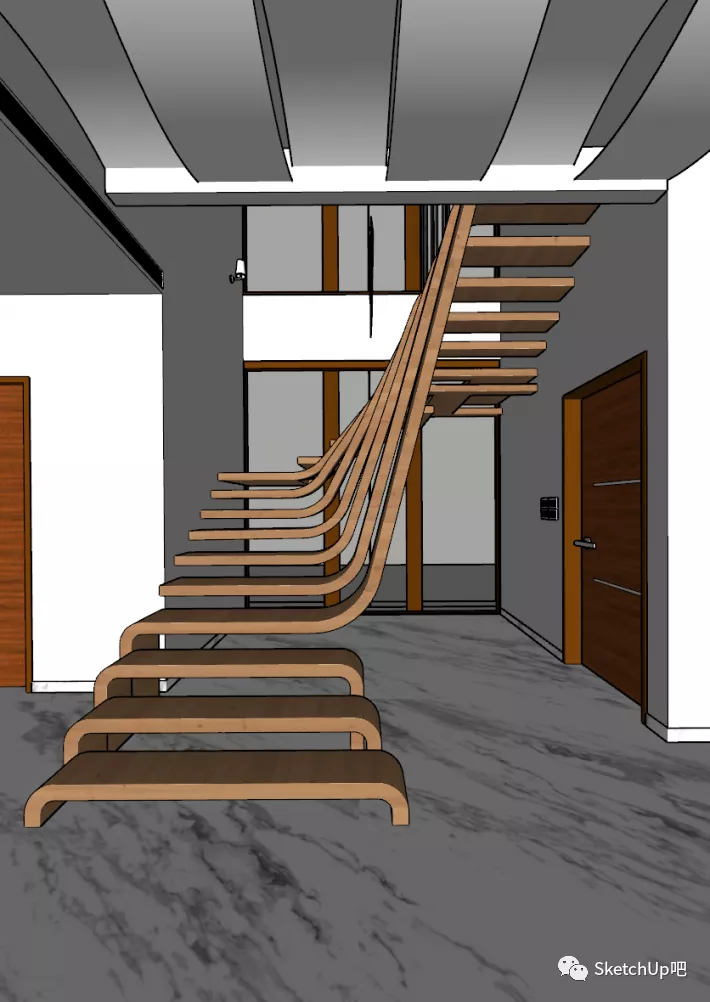

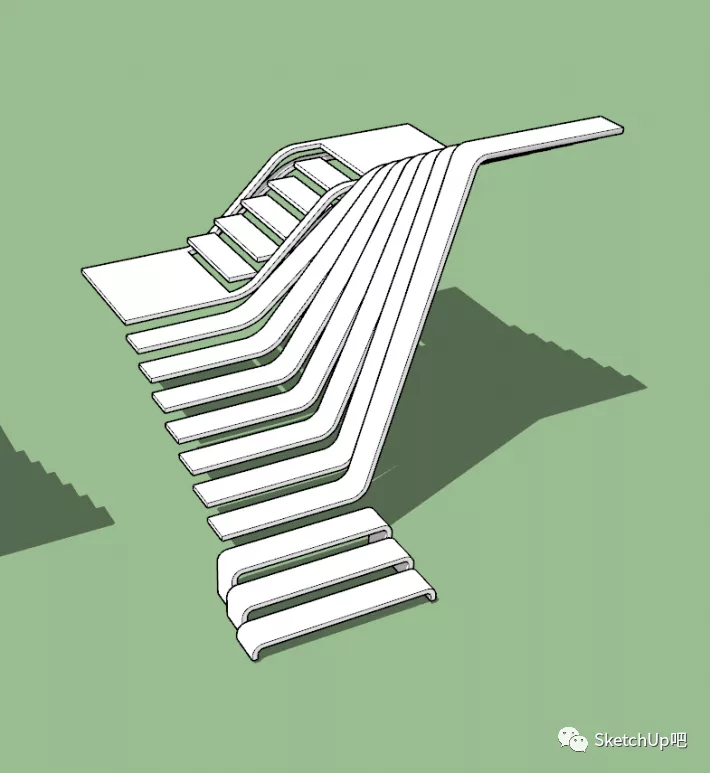

03 用户：Shiriny

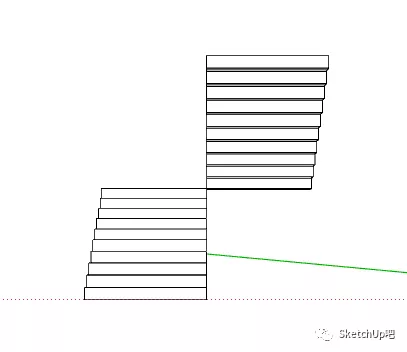

1.建立一个踏步150mm高的楼一块梯组件，向上复制和镜像复制得到上下行两组楼梯，炸开组件，提取楼梯线出来。

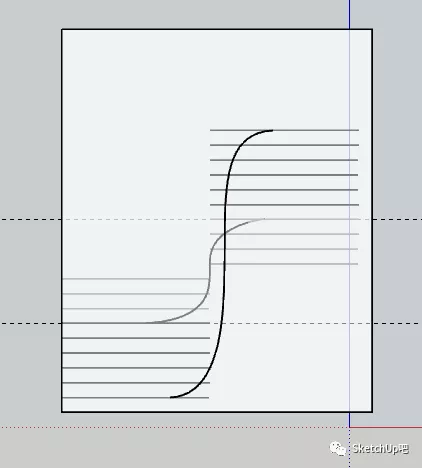

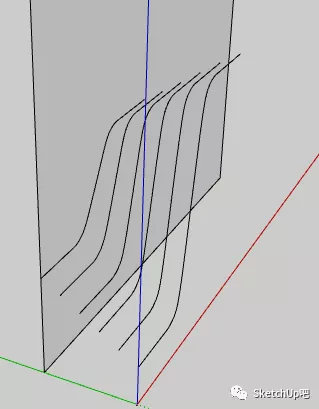

2.切换到正视图和相机投影，参考图片，使用贝兹曲线（SUAPP编号96）在相应的楼梯级画出两条曲线，调整曲线和圆滑，首尾把它相连，轮廓放样出来，但是要开启横向我们要的轮廓线，只要线。

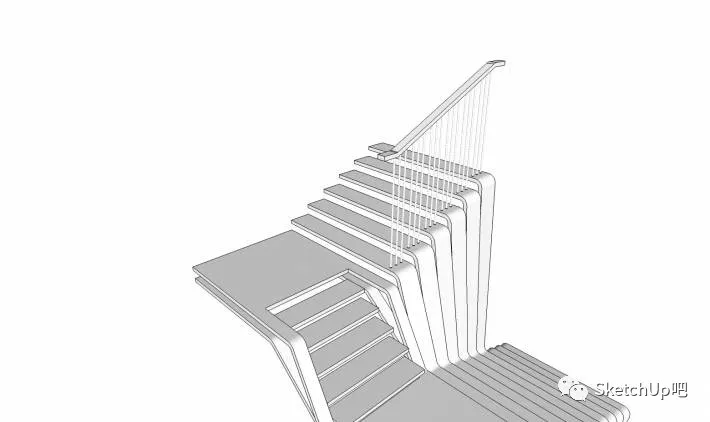

3.全选轮廓线，拉线成面拉出横截面，再使用加厚推拉，拉大概50mm的楼梯片厚度出来，转角处的曲线掌控得不好，这里的楼梯就不太严谨，不好看了......补上吊杆，材质等，最后就完成了。

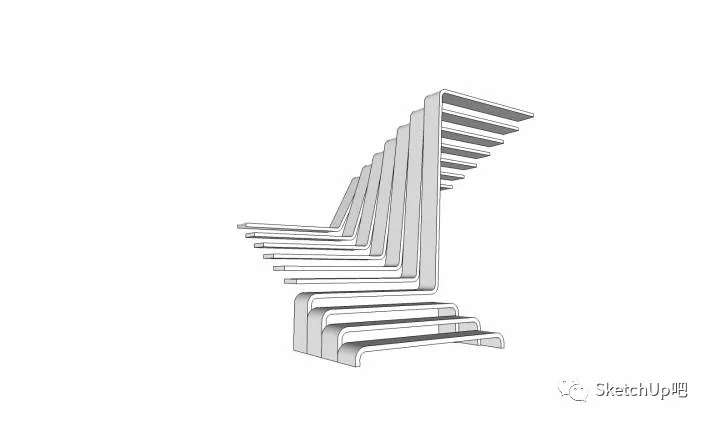

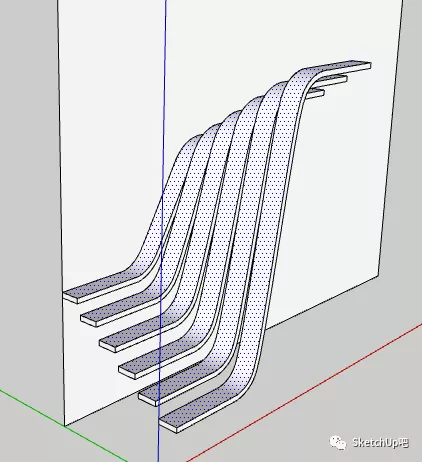

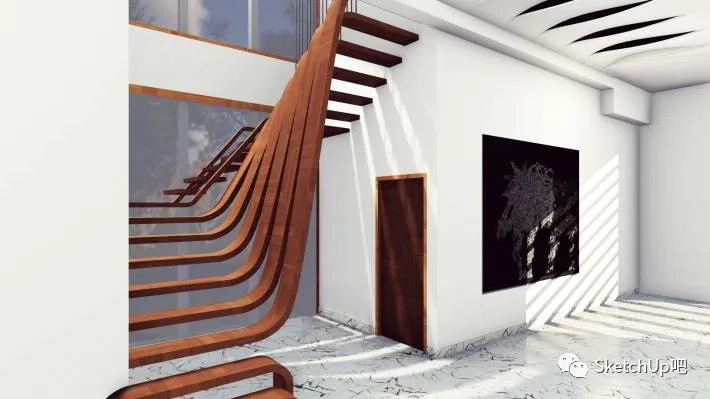

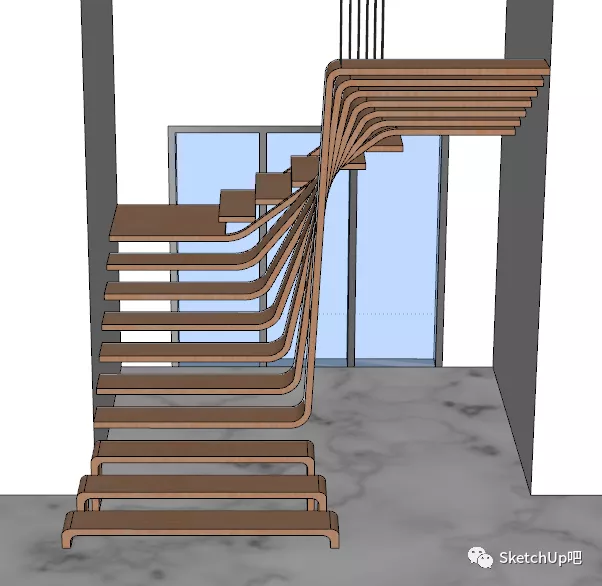

04 用户：持刀牧羊男

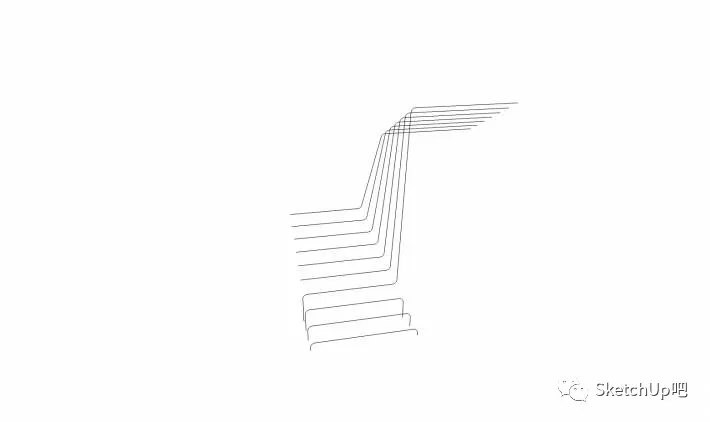

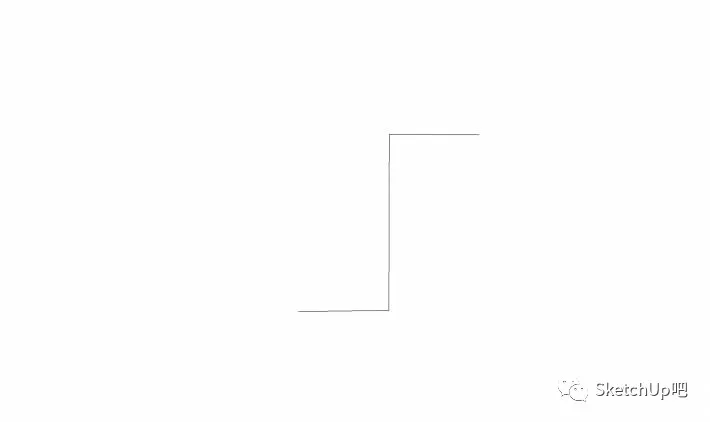

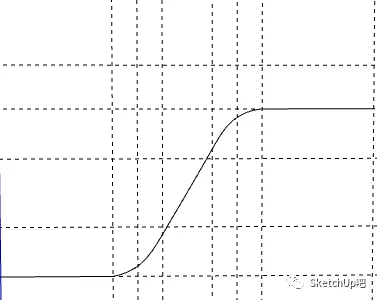

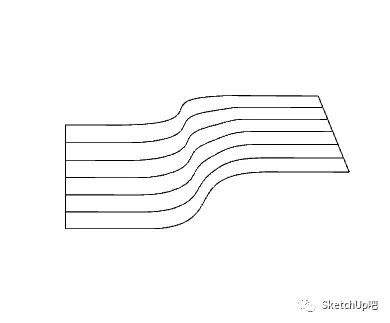

1.按照图片估算尺寸画出截面线条。

2.按照图片复制相应数量，间距300。

3.使用顶点编辑（SUAPP编号263）插件进行相应调整。

4.使用线倒圆角插件进行倒角。

5.使用线转墙体（SUAPP编号93），进行挤出。

6.细化缓步台添加楼梯踏步。

7.添加楼梯栏杆扶手。

8.添加楼梯材质。

9.添加空间墙体。

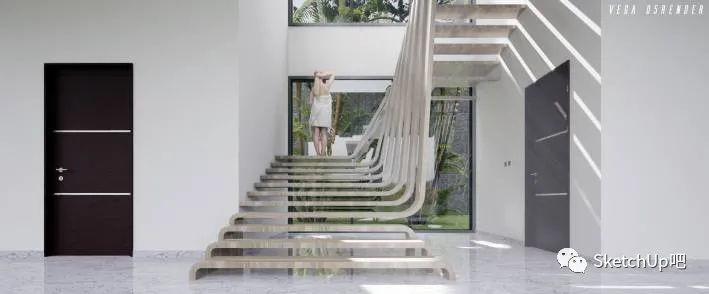

其他吧友作品
