奥迪2.6L/V6型轿车可变电阻式节气门位置传感器的结构如下图。



结构图

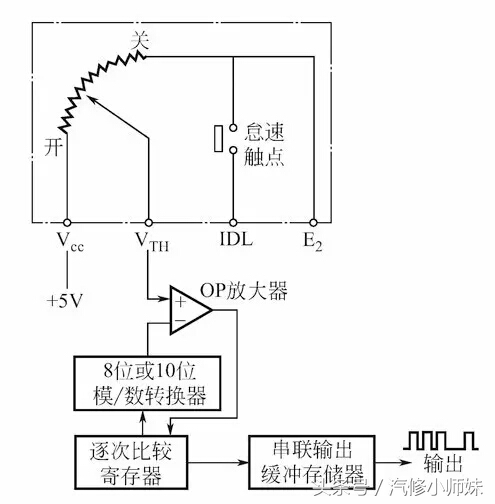

该传感器的信号输出电路如下图所示。



电路原理图

其检测方法如下：

1 检测供电电压

拔下节气门位置传感器上的连接器插头，接通点火开关，

分别测量Vcc和怠速触点、Vcc和节气门全开触点之间的电压值，应为4.5~5.5V。

若不符合要求，则应检查ECU 连接电路。

如果电压值符合要求，应检查节气门电位计电阻。

2 检测电阻

拔下节气门电位计插头，

测量Vcc与怠速触点之间的电阻，应为1.5~2.6kΩ；

测量Vcc与VTH之间电阻，在怠速时该值应为0.75~1.3kΩ。

慢慢转动节气门操纵杆至全开位置，这时电位计电阻值应上升到最大值3.6kΩ。

如果有一项不符合规定，说明节气门位置传感器有故障，则应更换节气门位置传感器。
