随着企业信息化的快速发展，对服务器的需求量也越来越大，在有限的机房的空间里，如何合理的规划与实施，对于我们来说，就不能不重视这些问题。机架式服务器因为配置灵活、计算密度高，在节省能源成本、维护成本、环境成本等方面，对比塔式服务器都有优势。这些优点就给大中型信息系统的建设为1U服务器提供了广泛的发展空间。今天，就让我们一起来深入了解一下服务器以及服务器机柜的那些事！

Part1什么是1U？

u(unit的缩略语)是一种表示组合式机架外部尺寸的单位。详细尺寸由作为业界团体的美国电子工业协会（eia）决定。

那么什么是1U服务器呢？所谓的1U服务器就是一种高可用高密度的低成本服务器平台，U是服务器机箱的高度 1U等于4.45厘米。

服务器大小规格：

1U=4.45cm

2U=4.445*2=8.89cm

3U=4.45cm * 3

4U=4.45cm * 4

U并不是服务器的专利，最早是用于通讯交换的机架结构，后被引用到服务器的机架。目前作为非正式标准用在机架结构上，包括规定的螺丝大小、孔距、划轨等等。

1U和2U，是服务器的厚度，1U大概是相当于机柜的两个小格子，2U是四个格子。1U是4.445厘米。以下这个是图片：

Part21U、2U、4U哪种服务器比较好？

我们常见的机架式服务器分为1U、2U、4U，现在市面普遍流行的服务器是1U和2U的，在实际使用当中，1U或者2U服务器是最经常使用的。

因为服务商是根据服务器占用空间来计算费用的，所以采用1U服务器是最节省空间的和价格最低的，但是1U服务器的扩展性不如2U服务器的好。

1U的硬盘数最多可以插4个3.5寸，2U可以插8个3.5寸甚至更多，另外PCI的插槽数目也不同，1U最多2个，2U的可以到6个。

那么哪种才是最好的呢？其实没有最好的产品，只有最合适的产品，每个产品都有自己的特点，只要我们充分了解产品和我们自己的需求，就可以轻松选出最合适的机器，那么1U、2U服务器都有什么优势？

1U服务器优势：节省空间，托管成本低；

2U服务器优势：扩展空间大，散热性好；

如果您服务器需要加载4个以上硬盘之类，选择2U服务器是一个好的选择。

Part3常见机柜尺寸？42U机柜可以放多少服务器？

之所以要规定服务器的尺寸，是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号， 再用螺丝加以固定好，以方便安装每一部服务器所需要的空间。

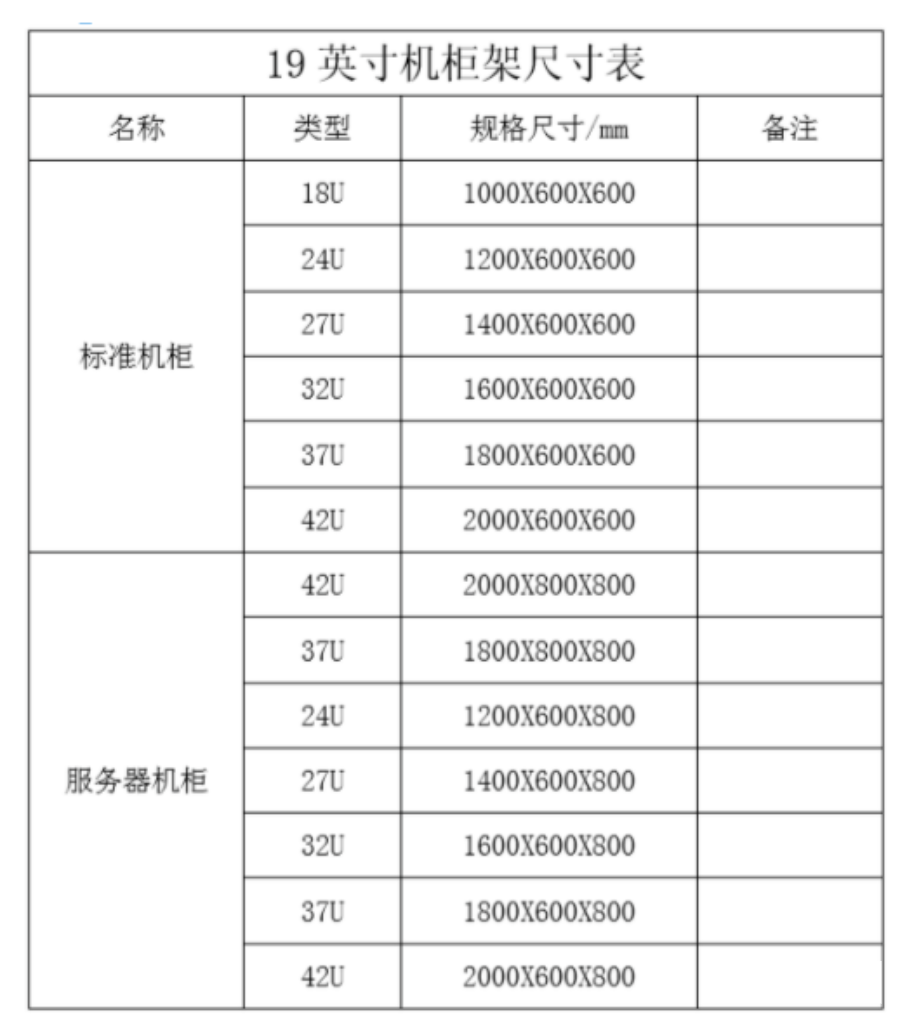

规定的尺寸是服务器的宽（48.26cm＝19 英寸）与高（4.445cm 的倍数）。由于宽为 19 英寸，所以有时也将满足这一规定的机架称为“19 英寸机架”。厚度以 4.445cm 为基本单位。具体见下表：

142u机柜尺寸是多少？分类是？

答：42U是高2米、宽0.6米和深0.8米服务器机柜，也可能是2米、宽0.6米和深0.96米服务器机柜；

1)按宽度分：600mm和800mm宽的42U机柜，深度有：600mm,800mm,900mm,960mm,1000mm,1100mm,1200mm等;

2)按实际需求分：除了实际使用尺寸是42U之外，宽度和深度可以按照实际需求定制。

2一个42U机柜可以放多少台服务器？

一个机柜所放的服务器是有限的，42U高度的机柜并不代表着实际能够放42个1U服务器。放了服务器之后还要留散热和挪动的空间，一些走线的空间，还有放交换机、防火墙、显示器等其他设备的空间。所以一个42U机柜能放多少服务器，需要根据具体的设备来计算。那么问题来了，一个机柜一般部署多少台服务器设备?

一个机柜部署的服务器数量，要考虑很多参数，比如服务器的体积、功耗、发热量等物理参数，还需要考虑机柜的供电、冷却、承重等参数，如何确定能部署多少台服务器，做决定时可以参考一下关键参数：

1)预留：每个设备间预留1U以便散热，预留交换机位置，考虑PDU位置;

2)一般提供冗余10KW电源，静态承载能力不小于1200kg(根据机房建设参数确定)

3)不超电的前提下，一个机柜累计设备U数，一般不超过26U

一个机柜，全1U设备部署数量一般不超过16台，全2U设备一般不超过12台，全4U设备一般4到7台。

3服务器的电量

一个机柜提供的用电量是有限的，当服务器用电量越大时，放的服务器越少。一个机柜一般提供的是10A的电量，也有的机柜可以提供更高18A的电量。

220V* 10A=2200W。也就是说只要您放的服务器总功率不超过2200W，服务器的耗电多少也要看服务器是否非满负荷运行。一般非满负载运行耗电量也是比服务器上标的额定功率要低的。

所以机柜放多少台服务器，也需要计算下功率。

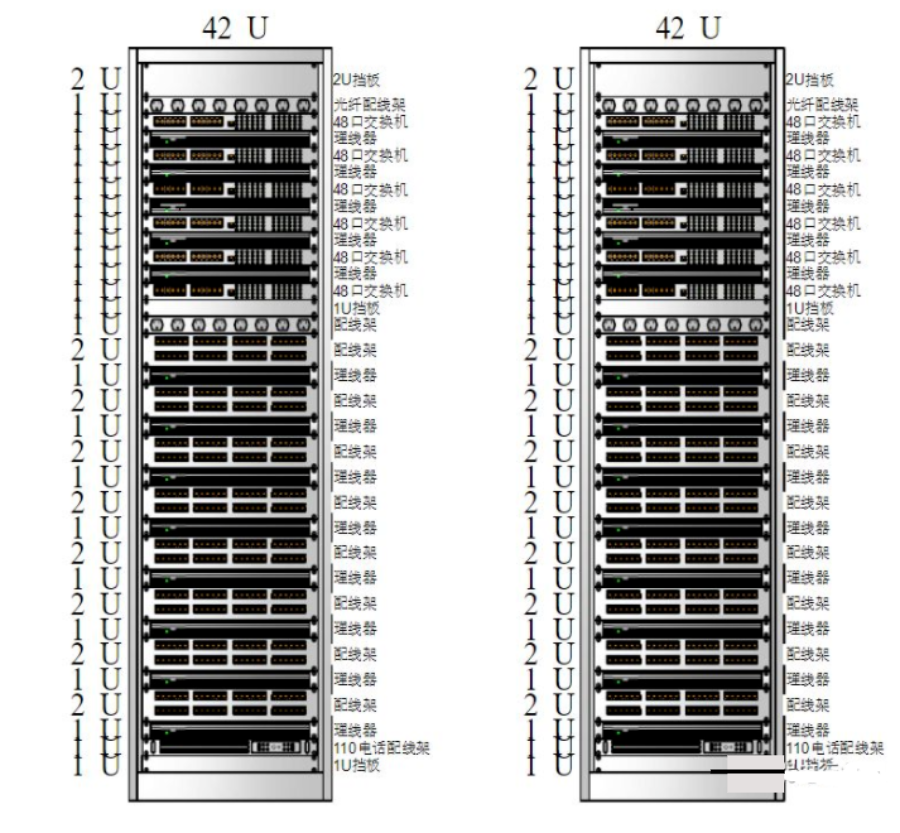

442U机柜设备布置图示例

Part4机柜在数据中心机房的用途？

1、提高机房的整体美观度 多种外观

2、节约机房运行能耗

用户必须解决以下问题：通信设备由于工作而发热的原因，会在机柜内聚集大量热量，影响设备的稳定运行。

送风机柜可以针对每一台机柜的情况(如安装设备的多少，对空调、供电、配线等基础设施的要求)进行配置的按需调整，避免了不必要的浪费，节省了初始投入和能源消耗，为用户带来更大价值。

3、实现对机柜的智能化管理功能

Part5服务器机柜有哪些种类？

数据中心的服务器、网络通信设备等IT设施，正在向着小型化、网络化、机架化的方向发展。大数据时代服务器机柜成为其重要的组成部分。

1一般常见的机柜可分为以下几种：

按功能分：防火防磁柜，电源柜、监控机柜、屏蔽柜、安全柜、防水机柜、保险柜、多媒体控制台、文件柜、壁挂柜。

按适用范围：户外机柜、室内机柜、通信柜、工业安全柜、低压配电柜、电力柜、服务器机柜。

扩展分类：控制台、电脑机箱机柜、不锈钢机箱、监控操作台、工具柜、标准机柜、网络机柜。

为安装服务器、显示器、UPS等19"标准设备及非19"标准的设备专用的机柜，服务器机柜，用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。服务器机柜由框架和盖板（门）组成，一般具有长方体的外形，落地放置。它为电子设备正常工作提供相适应的环境和安全防护。这是仅次于系统级的一级组装。不具备封闭结构的机柜称为机架。

服务器机柜具有良好的技术性能。机柜的结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能。

此外，服务器机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。服务器机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。

2机柜类型的区别：

虽然机柜看上去都差不多一个样，但细分起来还是有几种类型，常见的就是用于布线的机柜和用于安放服务器的机柜。用于布线的机柜一般是用来放置多台终端交换机的，因此会有很多的网线需要接出，此类机柜不方便设置门，看上去更像机架，也有机柜生产厂家就把这种产品称为布线架；而用于放置服务器的机柜肯定是有门有锁的，比较昂贵的路由器、防火墙一般放在这种机柜里面。

普通的服务器机柜有四个散热风扇，安装在机柜的顶部，机柜底部是镂空的，以便为机柜内部提供良好的恒温环境。这种机柜内顶部的服务器散热效果非常好，但是中低部的服务器散热就不太理想。高端的服务器机柜，通过前后门上密密麻麻的风孔进行通风散热，甚至可以通过扩展内置空调的配件，利用空调的冷气分布到机柜内每一台服务器周围，这对于机柜的用料、防腐防锈、承重能力都有较高的要求。

Part6机房机柜管理需求

随着数据中心建设向着整体可用性的方向发展，机柜管理需求应考虑以下几方面的因素：

1、承重保证：随着机柜内所放置产品密度的加大，不符合规格的机柜，不能有效保护机柜内的设备，甚至可能影响整个系统。

2、温度控制系统：机柜内部有良好的温度控制系统，可避免机柜内产品的过热或过冷，确保设备的高效运作。机柜可选择全通风系列，可配备风扇（风扇有寿命保证），在炎热的环境下可安装独立空调系统，在严寒环境下可安装独立加热保温系统。

3、抗干扰能力：款功能齐备的机柜应提供各类门锁及其他功能，例如防尘、防水或电子屏蔽等高度抗扰性能，还应提供适合的附件及安装配件支持，让布线更为方便，同时易于管理，省时省力。

4、线缆管理：线缆出现问题怎么办？在规模巨大的机房里，在林立的机柜中穿行尚且困难，更别提快速寻找和维修出现故障的线路了。从机柜内部线缆附设的角度看，今天的数据中心机柜配置密度更高，容纳的IT设备更多，大量采用冗余配件（如冗余电源、存储阵列等），机柜内设备配置频繁变换，数据线和电缆随时增减。所以，机柜必须提供充足的线缆通道，能从机柜顶部、底部进出线缆。在机柜内部，线缆的铺设必须方便、有序，与设备的线缆接口靠近，以缩短布线距离，减少线缆的空间占用，保证散热气流不会受到线缆的阻挡，同时还要保证在故障情况下能对设备布线进行快速定位。

5、配电系统：随着机柜内IT高密度安装趋势的日益显著，配电系统成为机柜能否发挥其应有效能的关键环节。合理的电源分配直接关系到整个IT系统的可用性，而这也是过去被很多机房管理人员忽视的问题。由于IT设备日益小型化，机柜内设备安装的密度不断增加，这就对机柜内配电系统提出了严峻的挑战。与此同时，输入、输出端口的增多，也对配电系统安装的可靠性提出了很高的要求。再考虑到目前大多数服务器双电源供电的需求，更使得机柜内电源分配越来越繁杂。

合理的机柜电源分配系统的设计，应遵循以可靠性设计为核心，专门针对机柜系统设计，与配电系统充分协调、无缝配合的原则，同时要考虑安装的方便性，以及智能化管理、适应性强、便于操作与维护等特点。机柜的配电系统，应使电源更接近负载，以减少电源通路中的故障点。同时应逐步实现负载电流的本地及远程监控，以及电源分配的远程控制，使电源分配管理纳入机房整体的智能化管理体系中。

了解了服务器与服务器机柜的一些相关知识后特别给您介绍，索斯科的 DZUS? 快锁式紧固件产品线再添新成员，成功推出专为 PCI 机柜设计的新型号产品，在连接到新一代服务器机箱型号时实现快锁和抗振能力。索斯科的新 DZUS? D9 Tech Line 快锁式 PCI 机柜紧固组件适用于 2U 尺寸的服务器，支持主流服务器制造商当下采用的新型连接器。

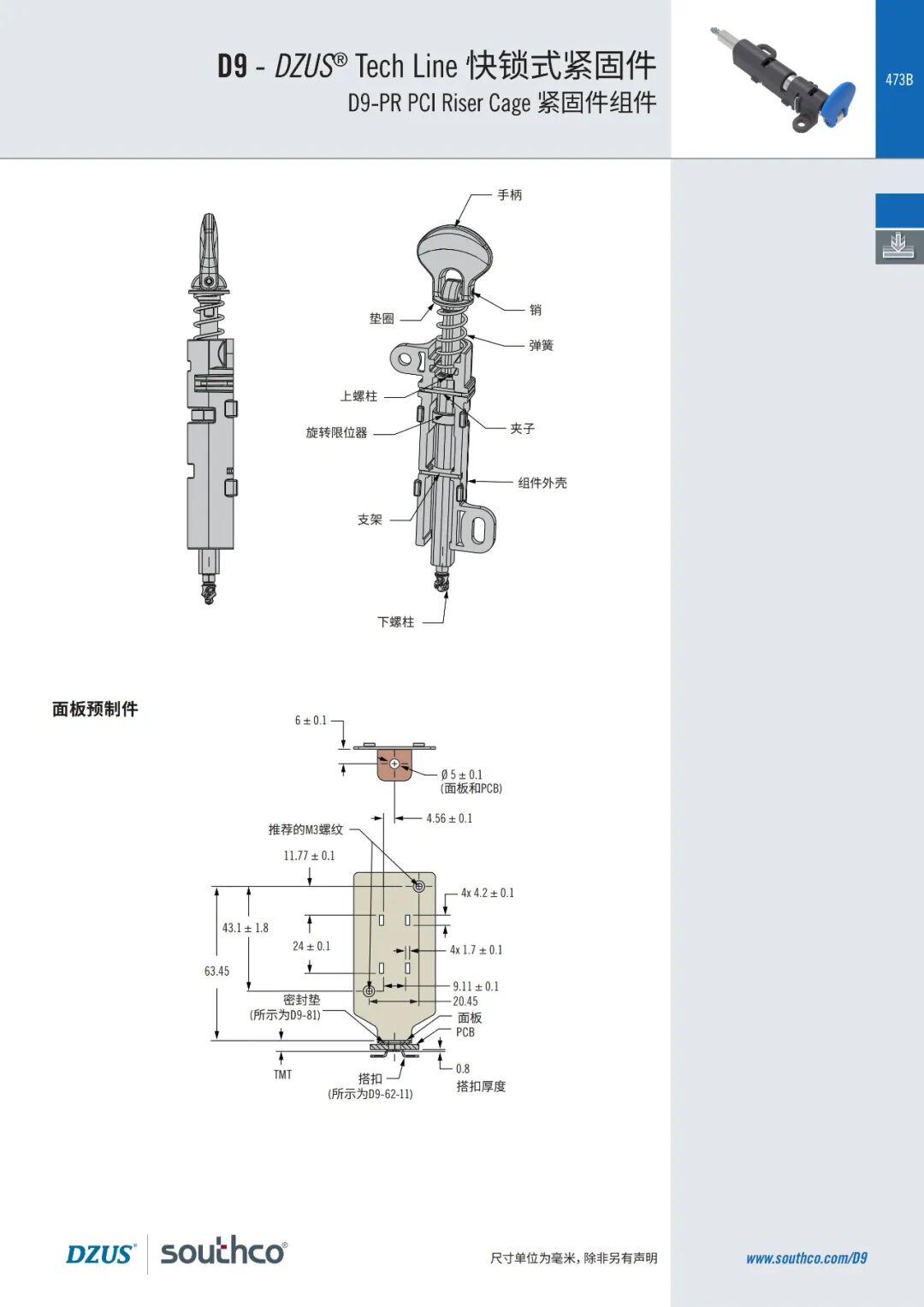

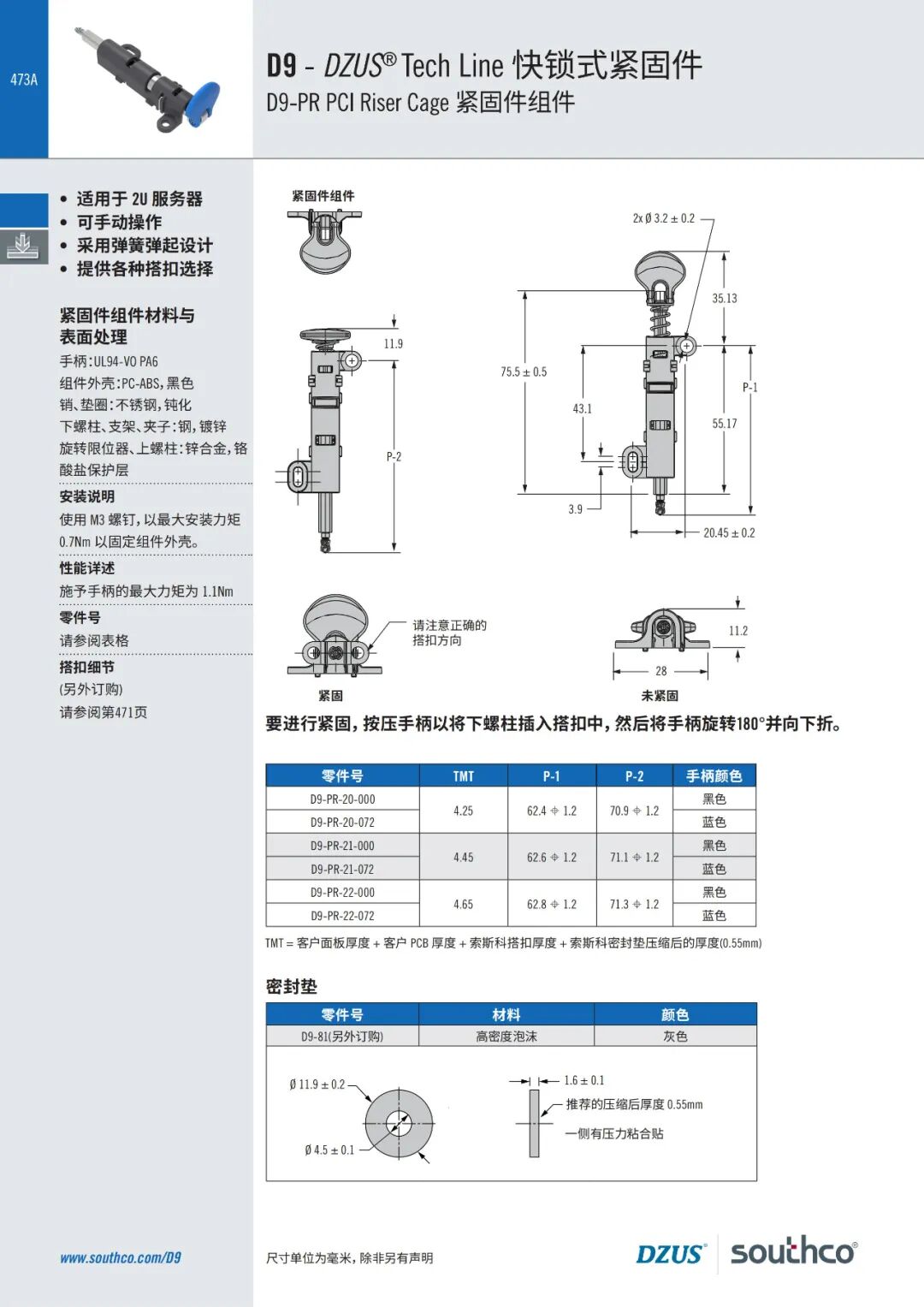

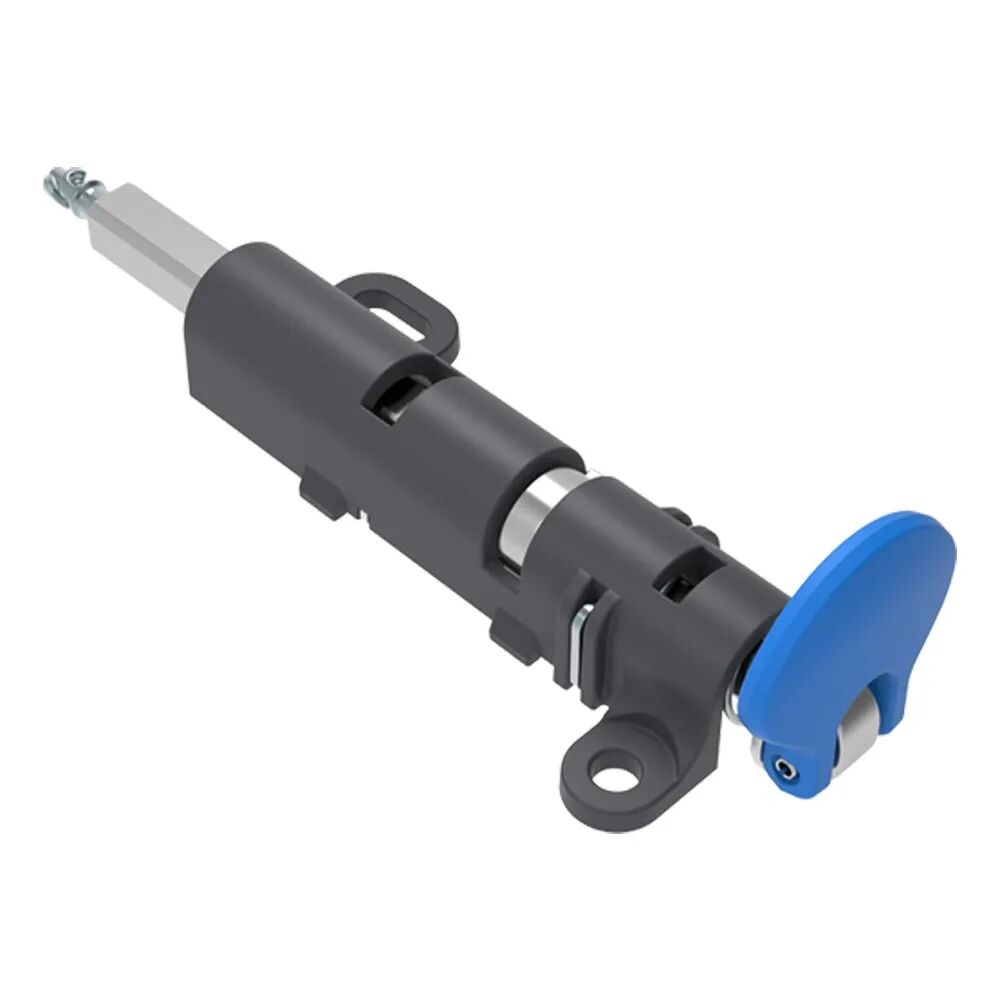

D9-DZUS? Tech Line 转快锁式紧固件

索斯科推出新服务器机箱专用的 PCI 机柜快锁式紧固件

DZUS? D9 Tech Line 快锁式 PCI 机柜紧固件装配采用栓式弹簧设计和免工具操作，牢固锁定到位，以实现抗冲击和抗振性。用户只需在旋转 180 度的同时按下手柄，即可将服务器机柜固定到机箱上的配对搭扣。紧固件施加的固定夹持力可防止过度拧紧。手柄有多种颜色可供选择，使设计人员能够通过一系列标准和自定义颜色方案指定开关权限。

DZUS? D9 Tech Line 快锁式 PCI 机柜紧固组件具有多种螺柱长度，可满足各种 PCB 厚度要求，从而易于安装、拆卸和更换服务器卡。DZUS? D9 Tech Line 1/4 转快锁式紧固件将索斯科享有盛誉的 1/4 转快锁式和拴式紧固件技术有机融合，完美打造出新一代解决方案，从而实现一致、可靠的夹紧力和快锁功能。

全球产品经理 Jim Grady 所说：“DZUS? D9 Tech Line 快锁式 PCI 机柜插槽紧固组件操作简单，可有效保护 PCI 显卡、声卡和存储卡。作为索斯科 DZUS? 紧固件系列的最新产品，它可快速锁定到位，并可轻松解锁，从而节省维护时间”。

新型 PCI 机柜紧固件满足新一代服务器需要

索斯科的 DZUS? 快锁式紧固件产品成功线再添新成员，推出专为 PCI 机柜设计的新型号产品，在连接到新一代服务器机箱型号时实现快锁和抗振能力。索斯科推出的新型 DZUS? D9 Tech Line 快锁式 PCI 转接卡机柜紧固组件可快速锁定到位，并可轻松解锁，从而节省维护时间。

DZUS? D9 Tech Line 快锁式 PCI 转接卡机柜紧固组件专为主流 OEM 当下生产的 2U 尺寸服务器量身打造。快锁式紧固件面向电信、网络和数据存储应用提供了一种便于用户操作的解决方案，可将 PCI 显卡、声卡和存储卡牢牢固定到位。

免工具操作

DZUS? D9 Tech Line 快锁式 PCI 机柜紧固件装配采用栓式弹簧设计和免工具操作，牢固锁定到位，以实现抗冲击和抗振性。用户只需在旋转 180 度的同时按下手柄，即可将服务器机柜固定到机箱上的配对搭扣。紧固件施加的固定夹持力可防止过度拧紧。手柄有多种颜色可供选择，使设计人员能够通过一系列标准和自定义颜色方案指定访问权限。

抗冲击和抗振能力

DZUS? D9 Tech Line 快锁式 PCI 机柜紧固组件可牢牢锁定到位，实现抗冲击和抗振功能。如果服务器发生移动或坠落，由于产品采用了耐用设计，可确保 PCI 卡的安全。手柄有多种颜色可供选择，使设计人员能够通过一系列标准和自定义颜色方案指定访问权限。

专为新一代服务器打造

索斯科最新推出的 D9 DZUS? Tech Line 快锁式紧固件专为需要通过紧固件将 PCI 机柜连接到 PC 服务器而设计。DZUS? D9 Tech Line 快锁式 PCI 机柜插槽紧固组件具有多种螺柱长度，可满足各种 PCB 厚度要求，从而易于安装、拆卸和更换服务器卡。

DZUS? D9 Tech Line 1/4 转快锁式紧固件将索斯科享有盛誉的 1/4 转快锁式和拴式紧固件技术有机融合，完美打造出下一代解决方案，从而实现一致、可靠的夹紧力和快锁功能。
