3d五星足球模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

1、在前视基准面上绘制草图 五边形：边长50；中心与原点重合；

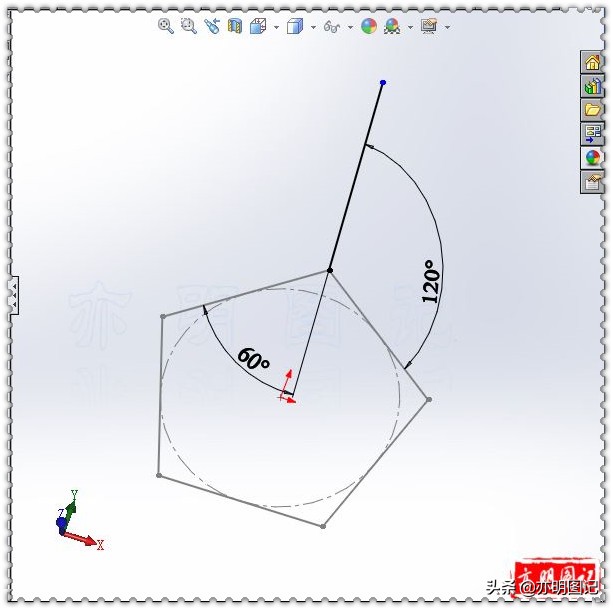

2、绘制3D草图 直线：直线与五边形两条边的夹角分别是60°、120°；

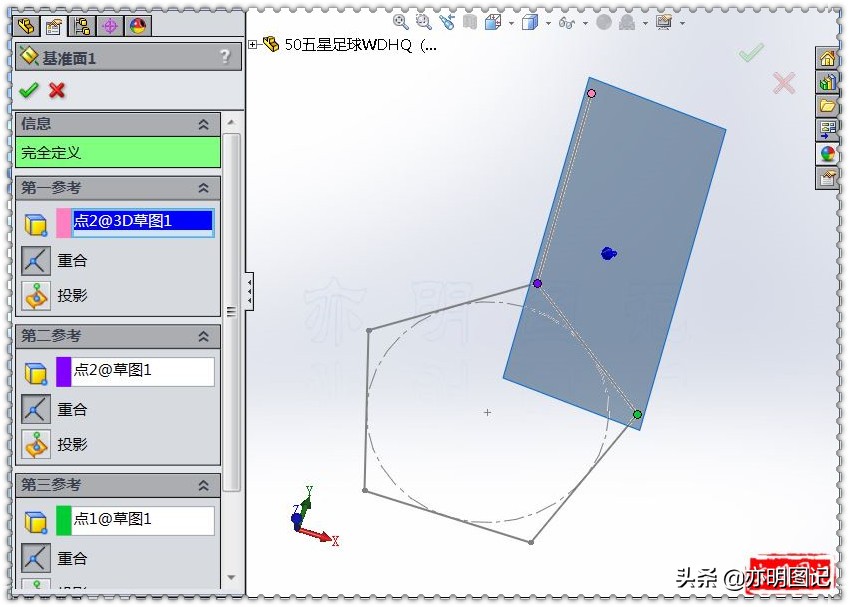

3、新建基准面：三个参考分别选择直线的端点、五边形边的两个端点；

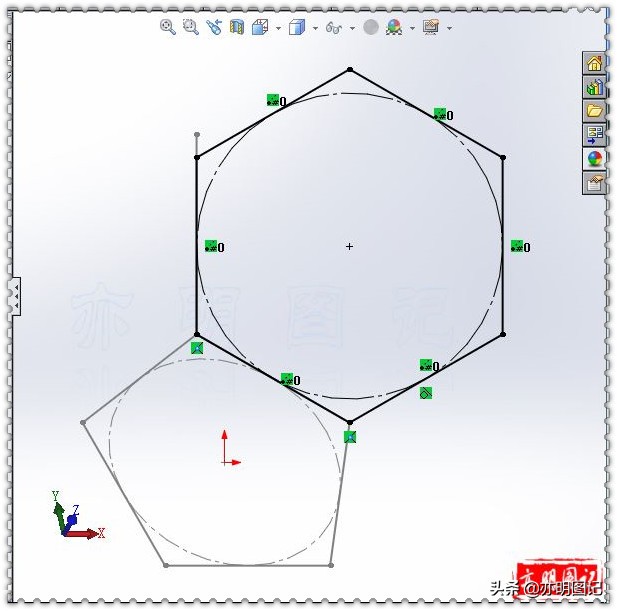

4、在新建的基准面上绘制草图 六边形：边长与五边形边长相等；

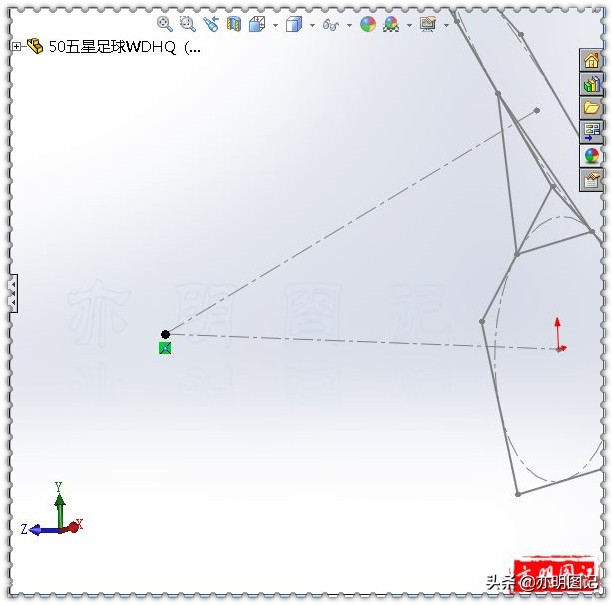

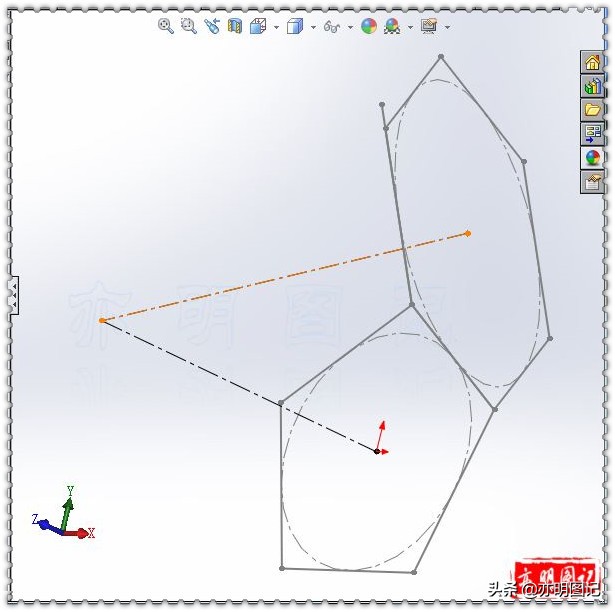

5、绘制3D草图 两条中心线：两条中心线的一个端点重合，另一个端点分别与五边形、六边形的中心点重合；两条中心线分别与前视基准面、新建的基准面垂直；

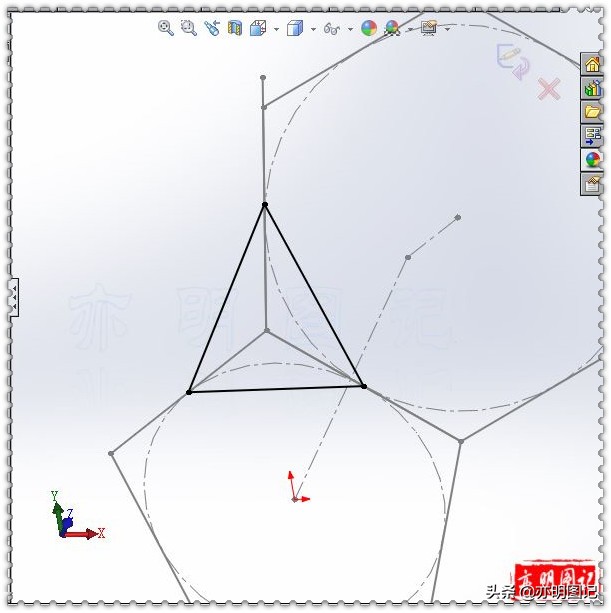

6、绘制3D草图 用直线连成三角形：三角形的三个端点分别与六边形边的中点、五边形边的中点重合；

7、绘制3D草图 点：点与两条中心线的交点重合；

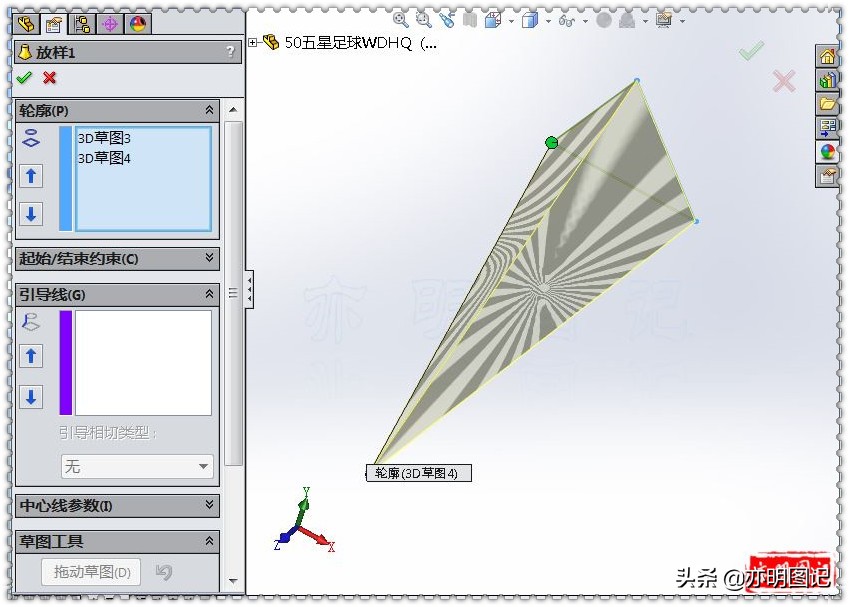

8、放样凸台：轮廓选择3D草图 三角形和3D草图 点；

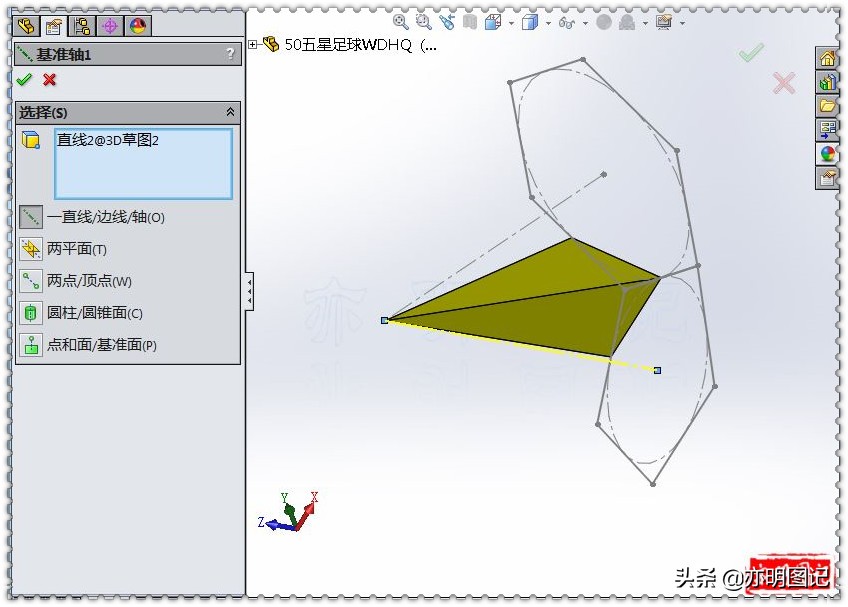

9、新建基准轴1：参考实体选择穿过五边形中心的中心线；

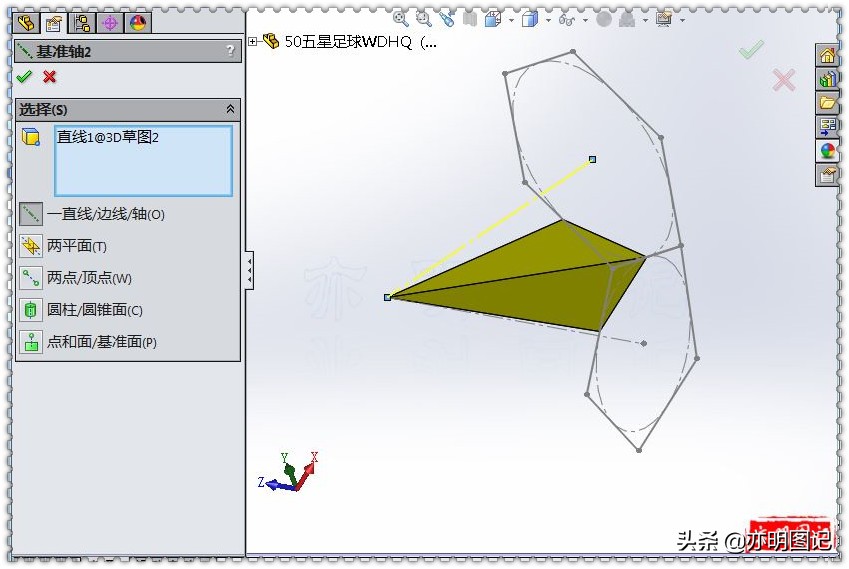

10、新建基准轴2：参考实体选择穿过六边形中心的中心线；

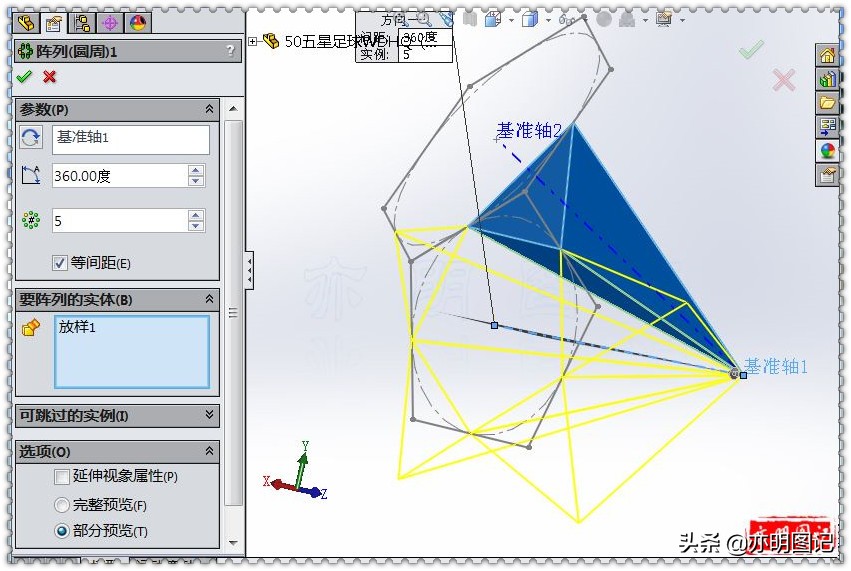

11、圆周阵列：阵列轴选择基准轴1；数量5；

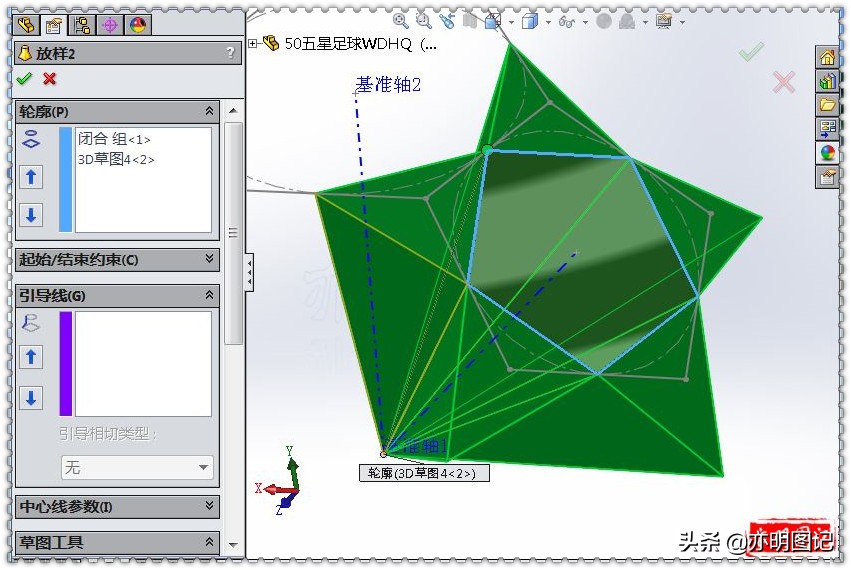

12、放样凸台：轮廓选择闭合组（围成的五边形的放样凸台实体的边）和3D草图 点；勾选合并结果；

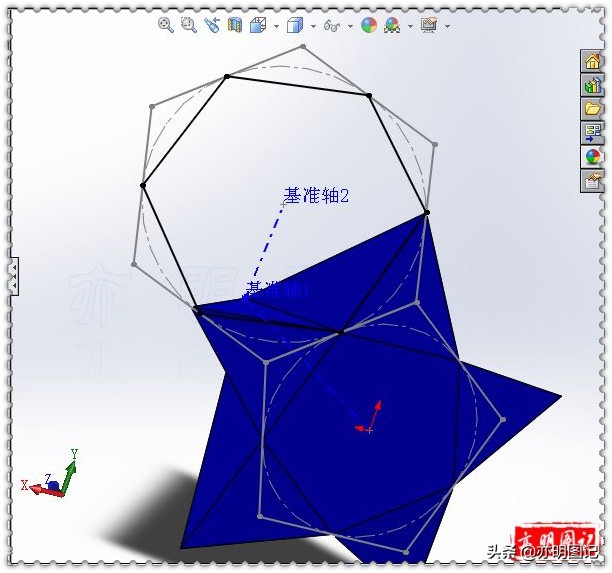

13、绘制3D草图 连接六边形边的中点绘制新六边形；

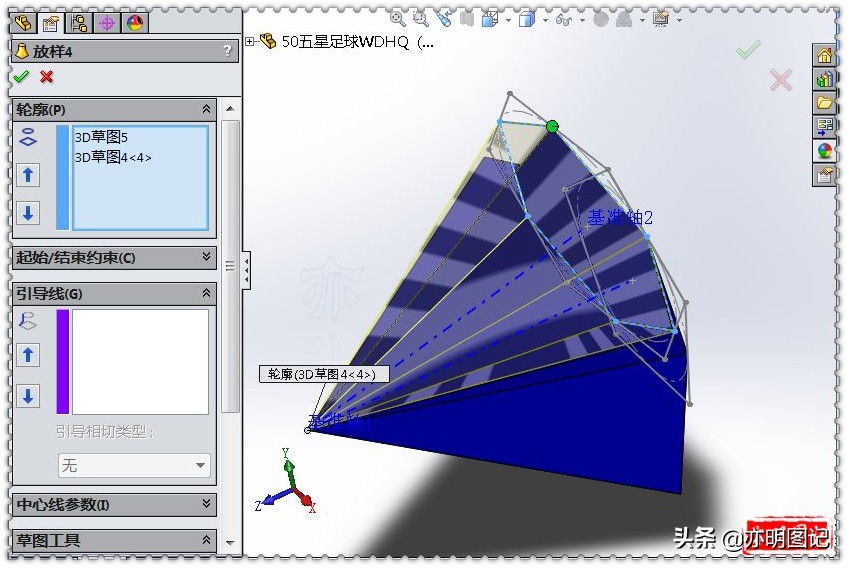

14、放样凸台：轮廓选择3D草图 六边形和3D草图点；取消合并结果；

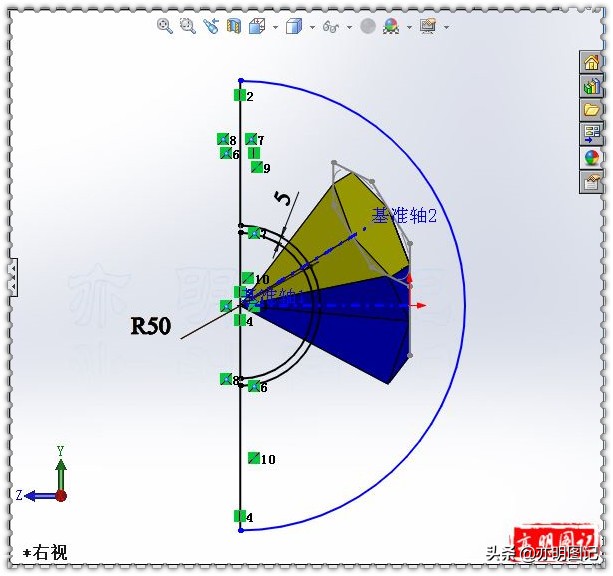

15、在前视基准面上绘制草图；

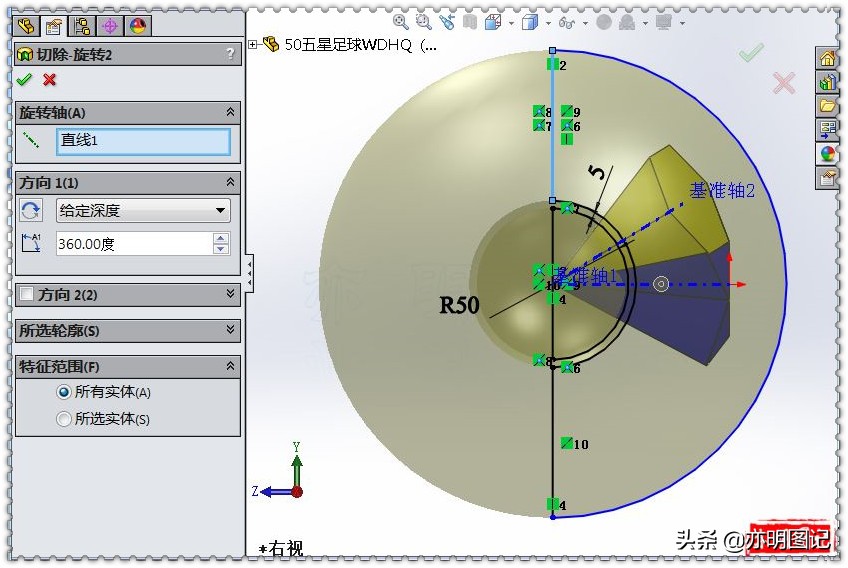

16、旋转切除；

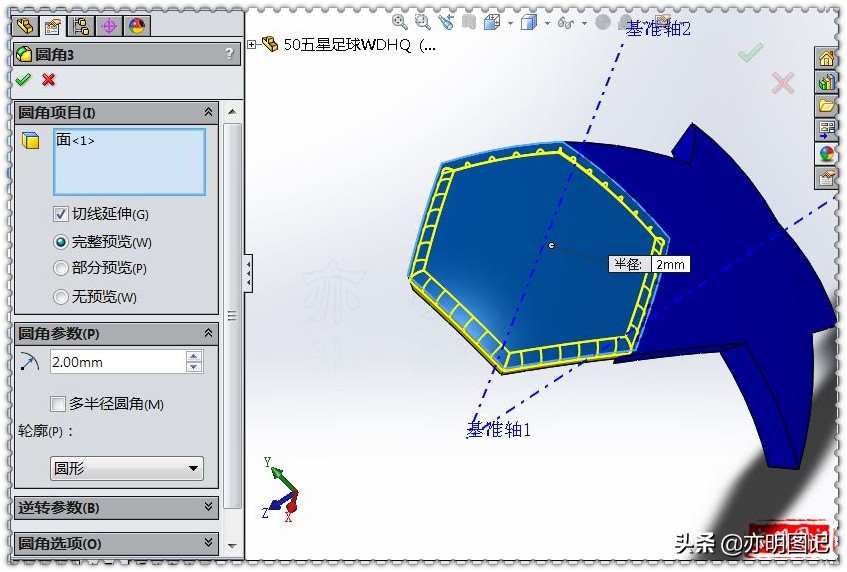

17、到圆角：选择六边形球面；圆角半径2；

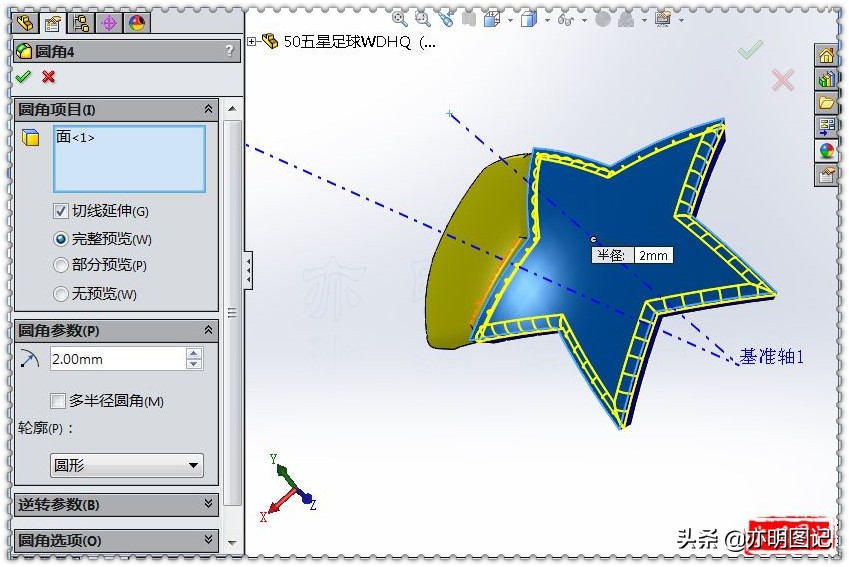

18、到圆角：选择五角星球面；圆角半径2；

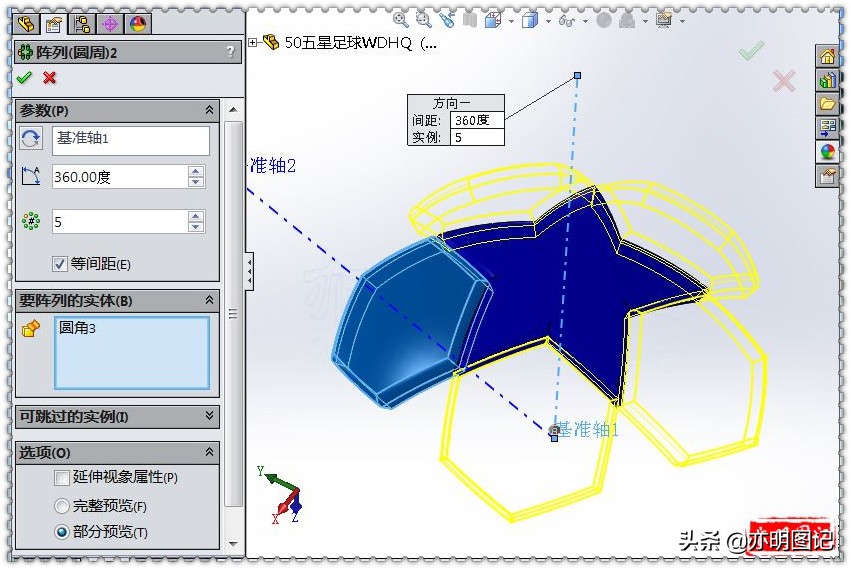

19、圆周阵列：阵列轴选择基准轴1；阵列数量5；要阵列的实体选择六边形实体；

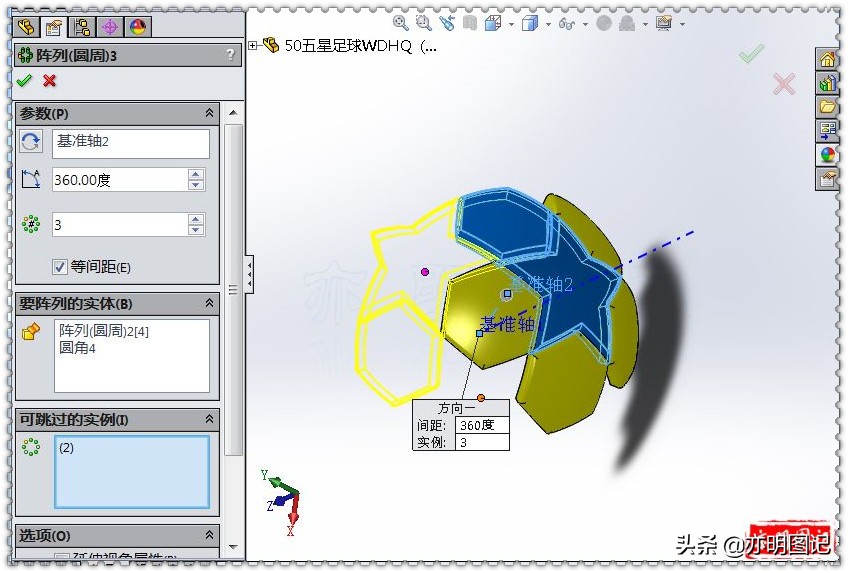

20、圆周阵列：阵列轴选择基准轴2；阵列数量3；要阵列的实体选择一个六边形实体和五角星实体；可跳过的实例选择第(2)个实例；

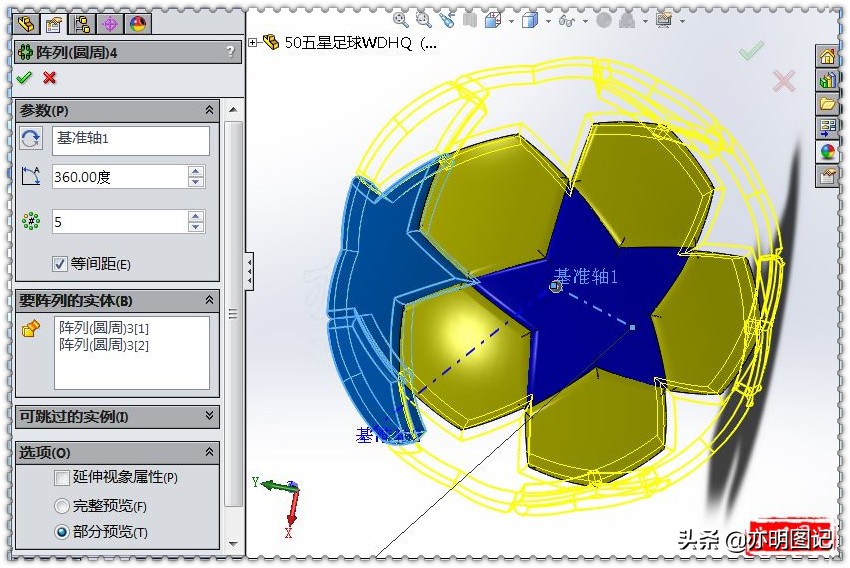

21、圆周阵列：阵列轴选择基准轴1；阵列数量5；要阵列的实体选择一个六边形实体和一个五角星实体（如图最外缘的两个实体）；

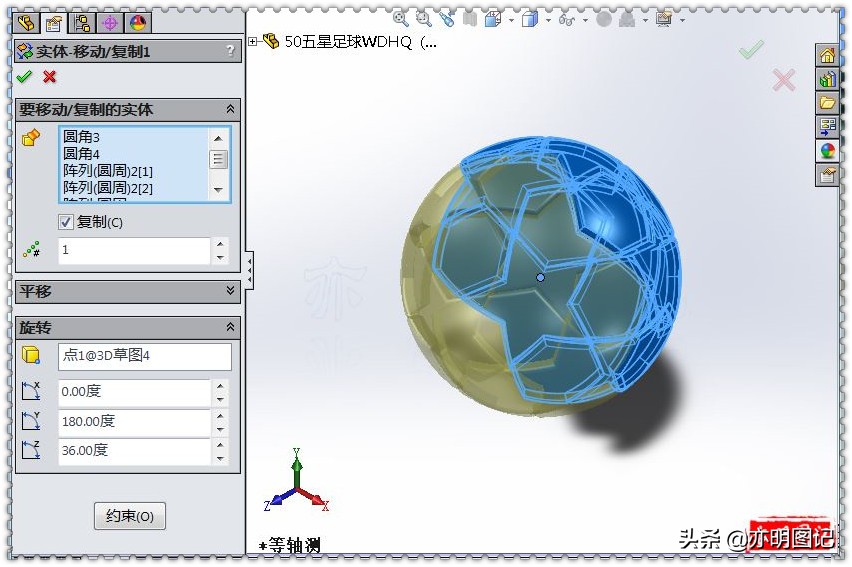

22、选择移动/复制命令：要移动/复制的实体选择所有的实体；勾选复制；数量1；旋转参考选择3D草图点；Y轴选择角度180°；Z轴旋转角度36°；

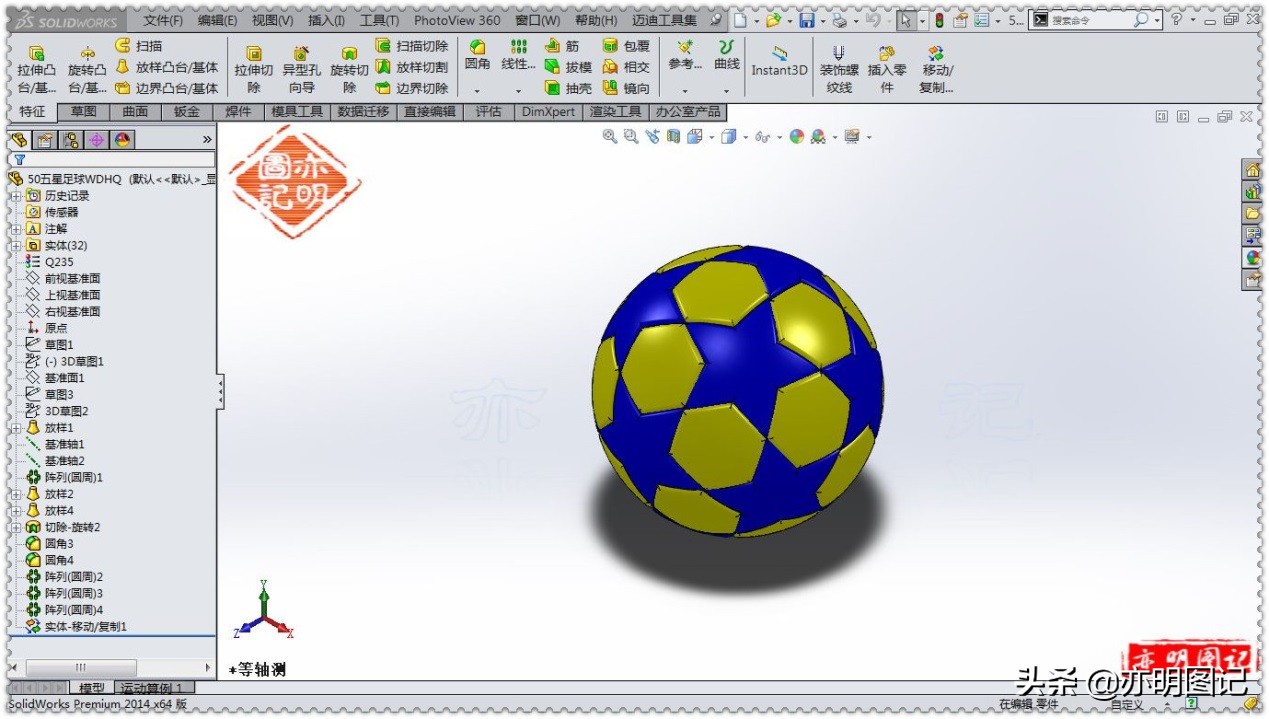

23、完成。
