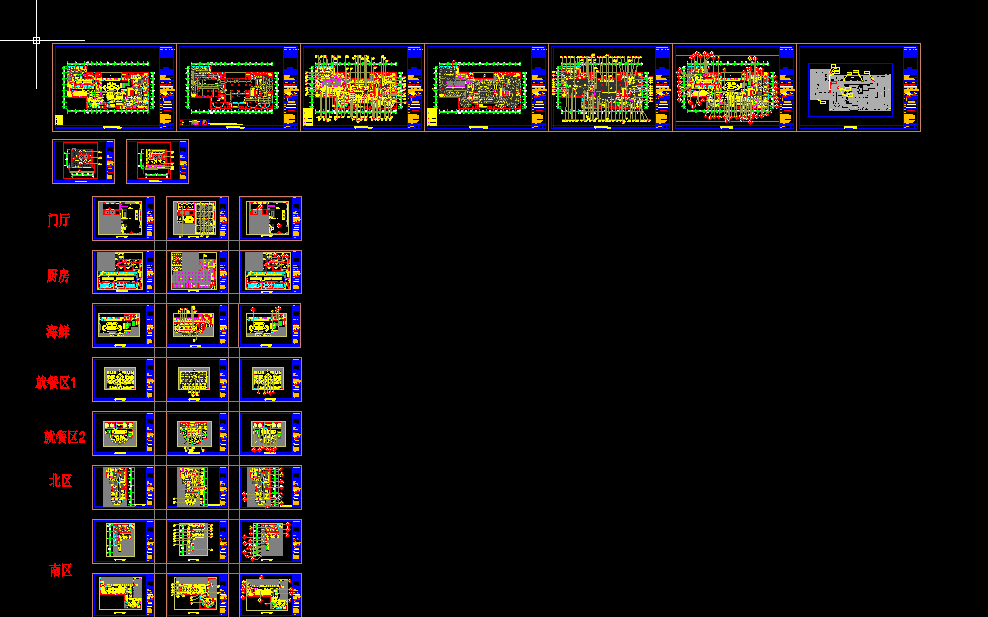

300套家装工装整套施工图：

说起施工图纸，不少小伙伴也会很头疼，毕竟想要轻松的看懂施工图纸也不是一件容易的事情，那么在查看CAD图纸的时候有哪些方法或者技巧可以用来参考呢？

室内施工图详解

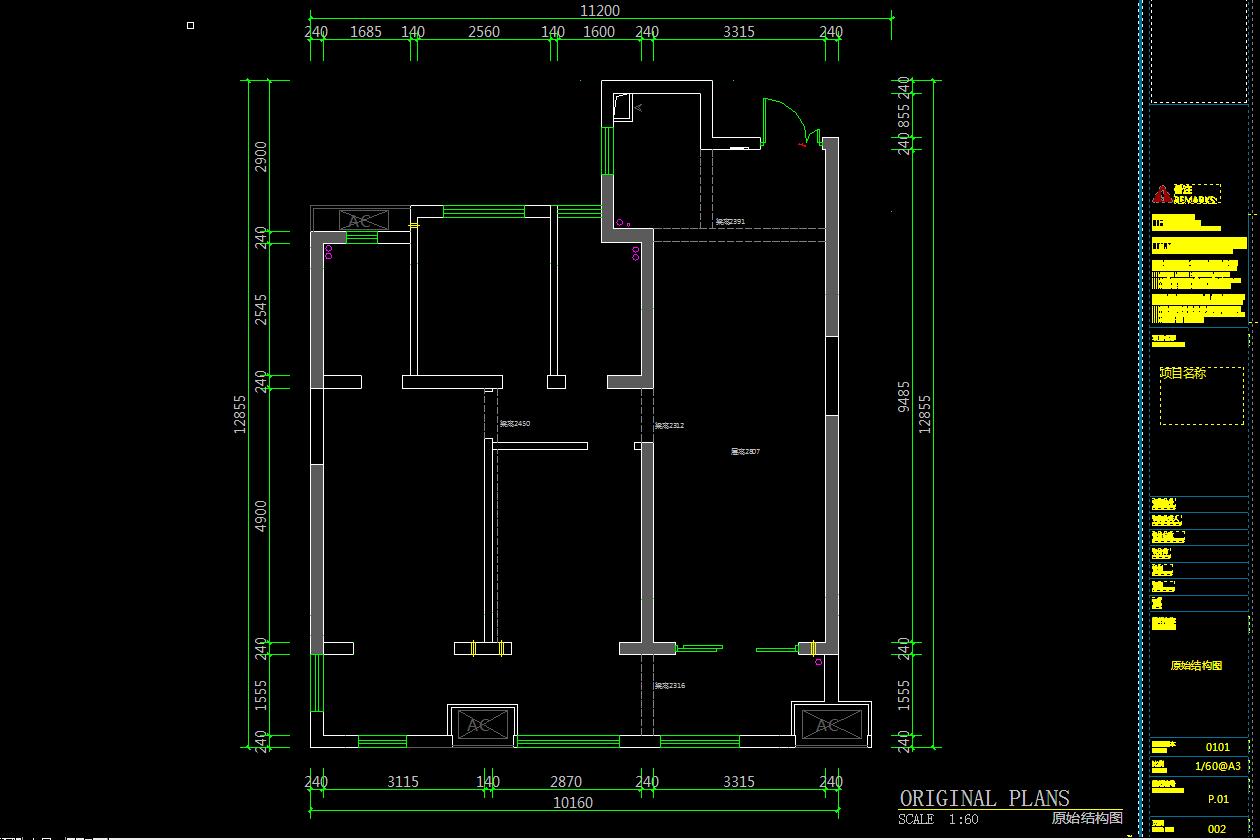

原始结构图：

1.测量时，需记得天花高度（大、小梁及位置），门窗宽高度及离地尺寸，注明排水管及天然气及消防箱等。

2.家装整体测量尺寸与现场差异不得超过20mm，工装则小于50mm。

3.南北方位。无论是工装还是家装，房间的朝向都是非常重要的。

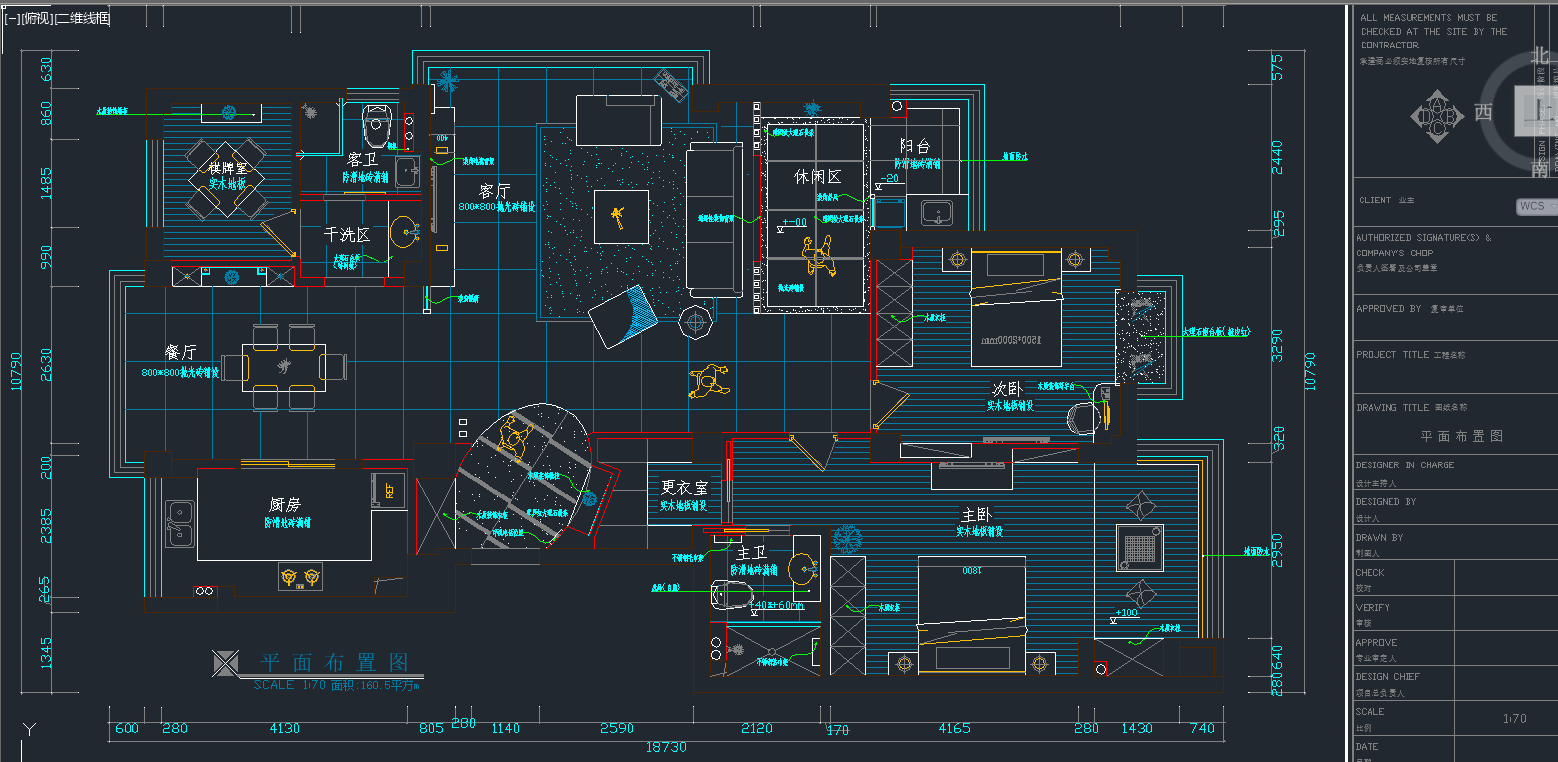

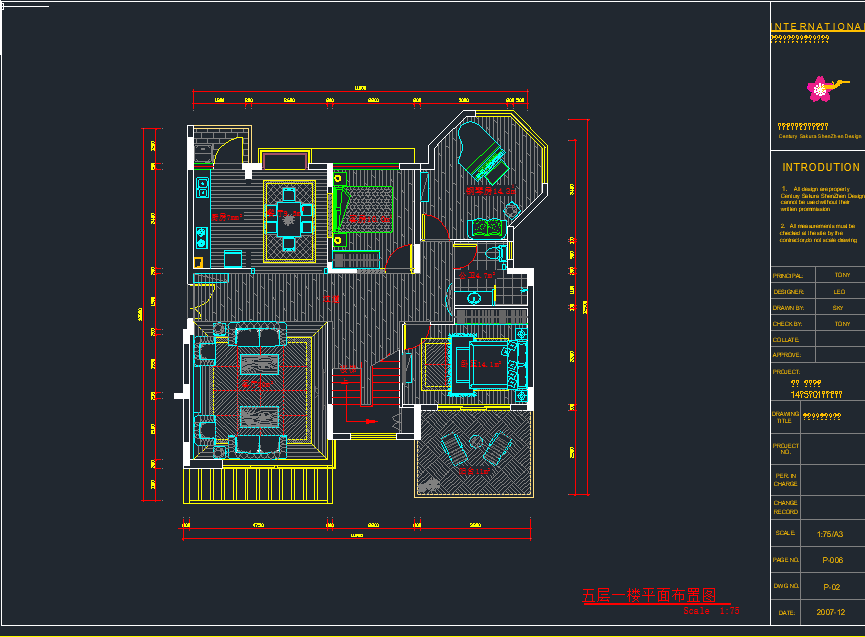

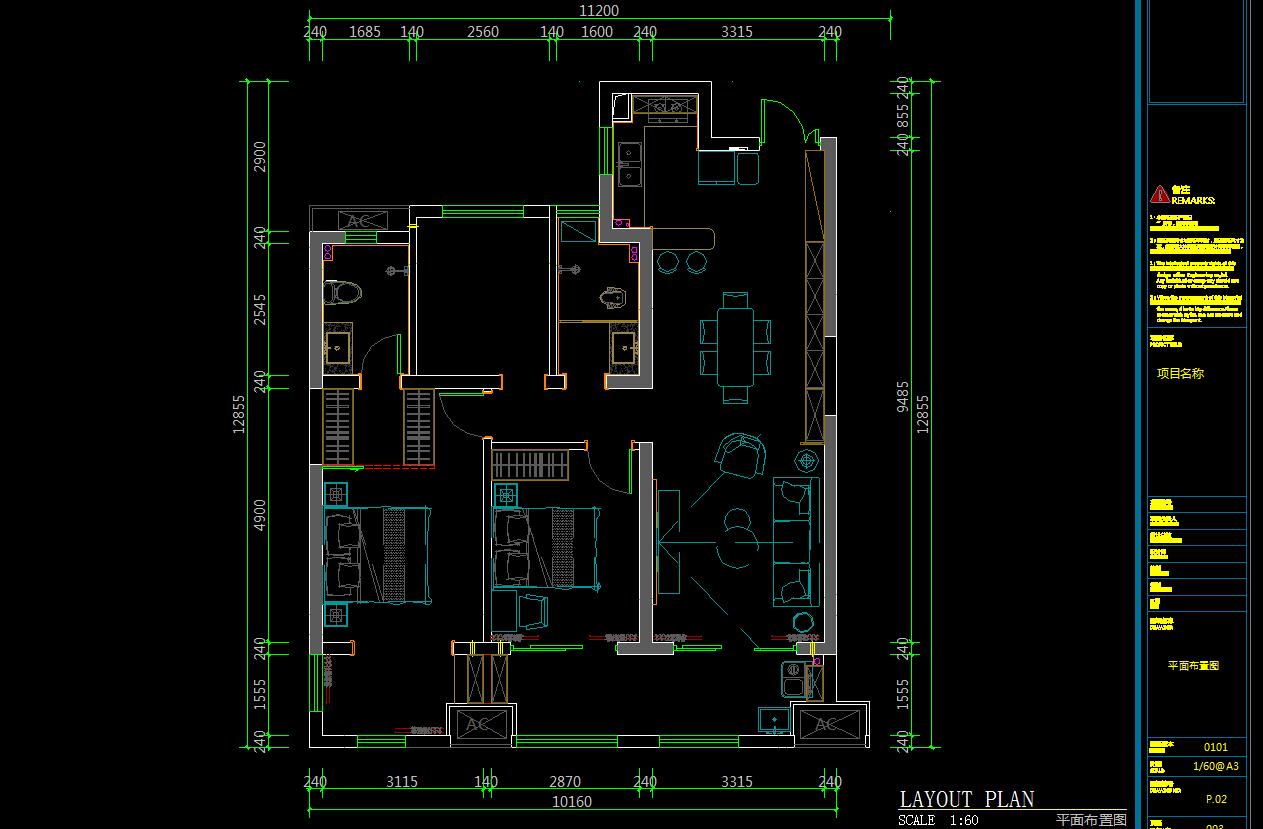

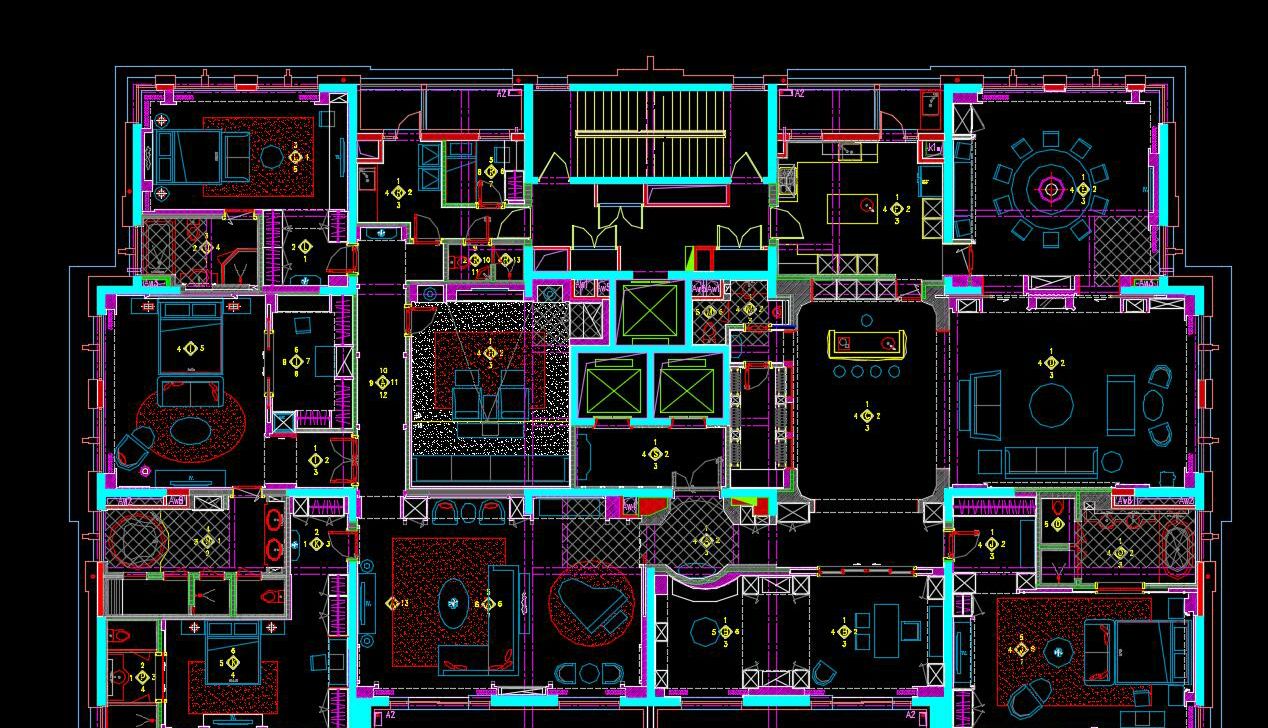

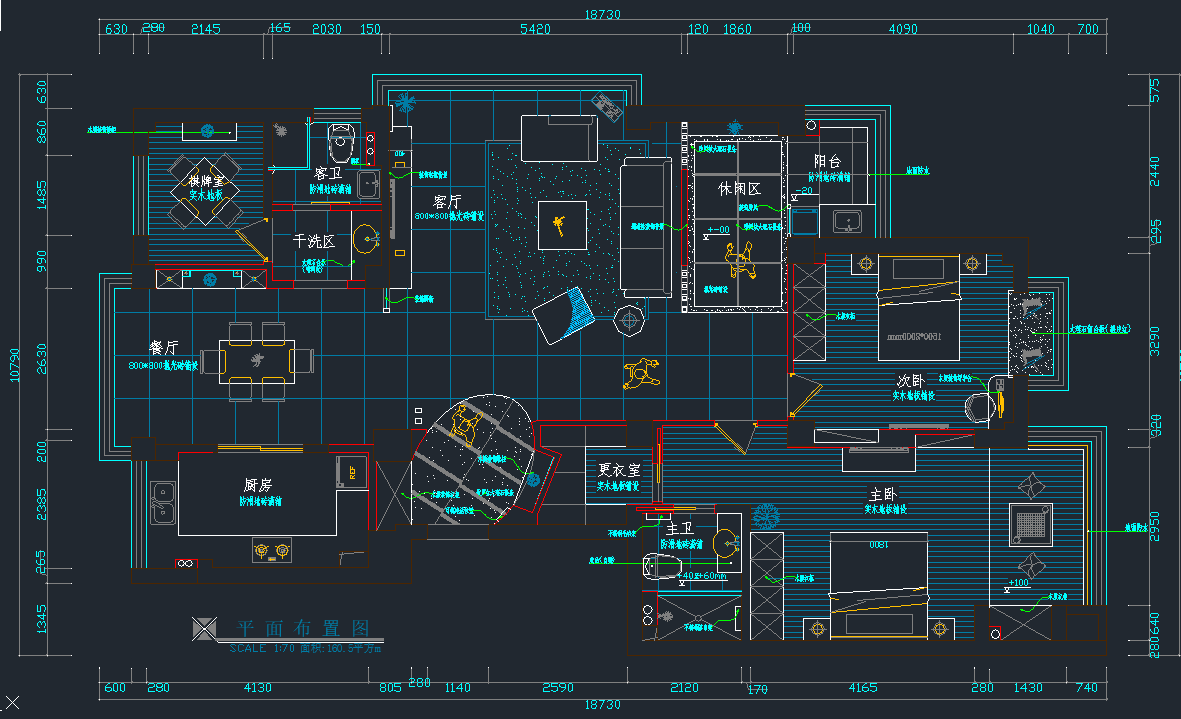

平面布置图：

1.该平面布置方案必须是客户签字确定后的图纸。（包括隔墙位置及材料、家具器械尺寸及摆放位置等，待定的需另外文字注明）。

2.图内标注的房间名称必须和报价单中的房间名称保持一致。

3.图中所有的家具、家电及器械等图行应规范、正确、贴切。

4.页面直观、整洁、清晰，线性分明。

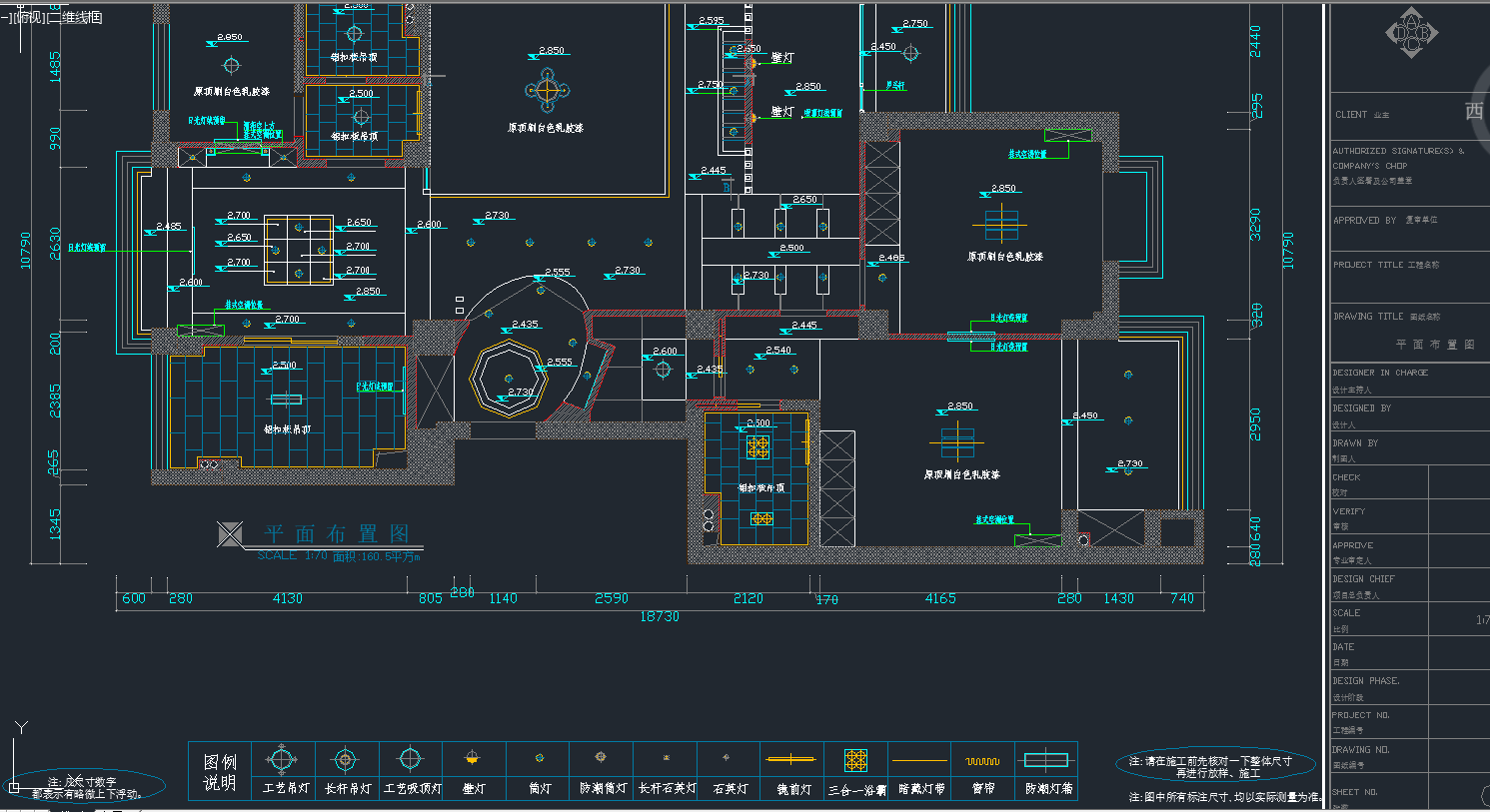

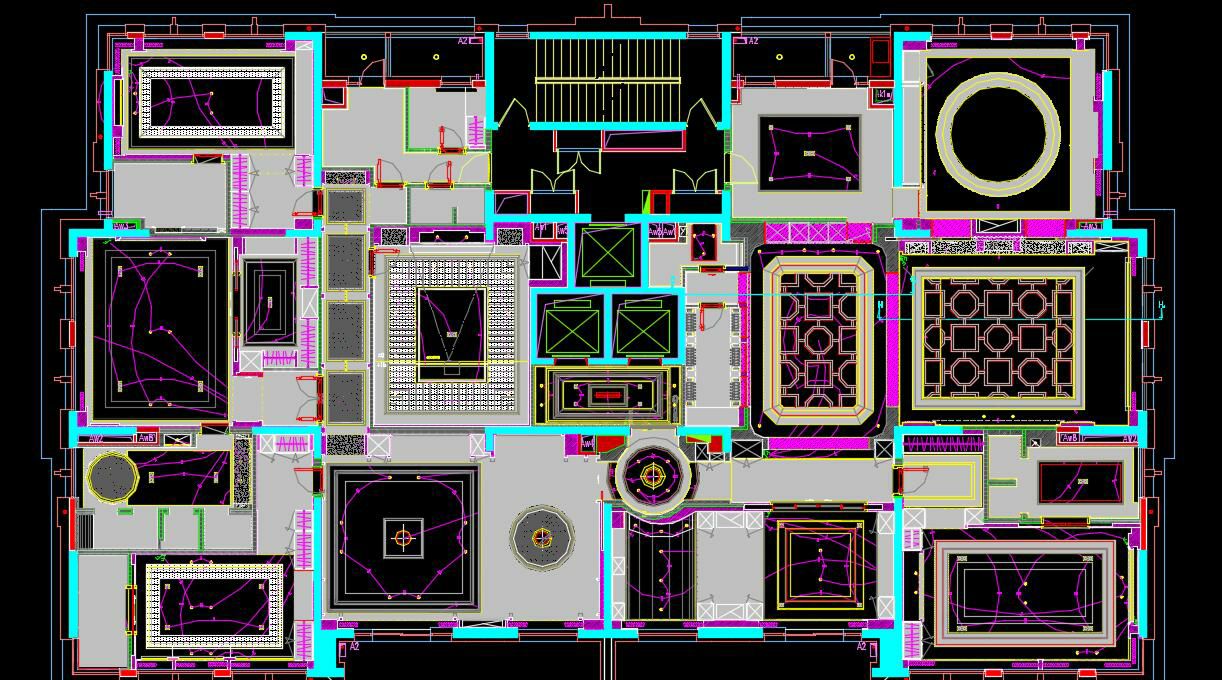

天花尺寸图：

1.造型天花需注意到顶的墙面装饰或者柜子以免影响天花整体效果。

2.特殊天花材料需文字说明（尺寸、名称、节点图及安装方法等）。

3.如有灯槽需要画大样图说明材料及尺寸。

隔墙尺寸图：

1.尺寸在满足施工放线的前提下，必须整洁、美观，严禁内容、尺寸数字相互重叠。

2.该图纸应以施工需求为准，必需表达清晰明了。

3.图例。该图纸中，需注明墙体材质及厚度，特殊材料需文字及图例配合，图例须同时加注文字说明。

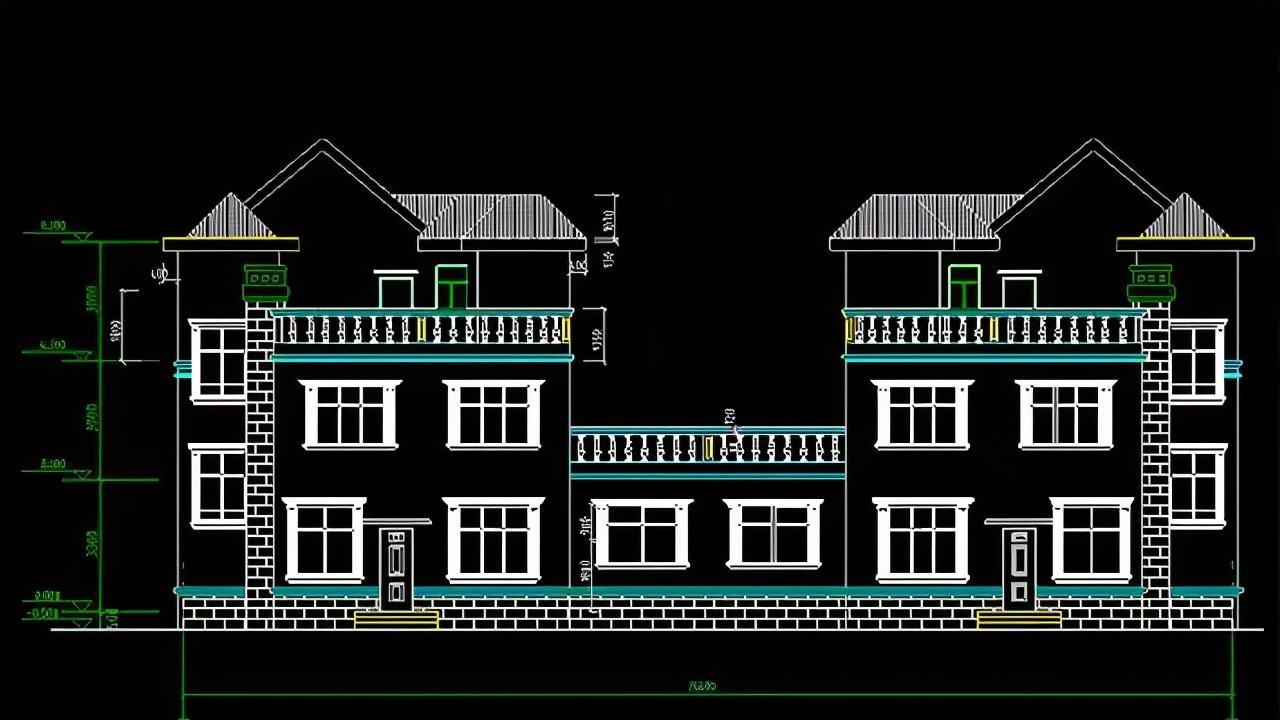

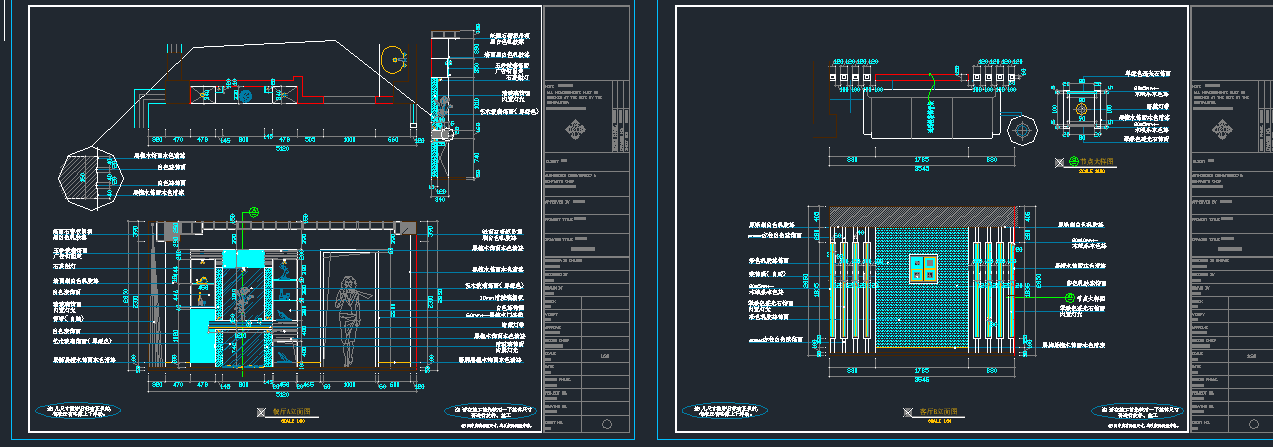

一般都会画出主要墙面的立面图，它可以展示出从水平的角度看到房间局部的剖面，在看立面图需要结合平面布置图，这样看起来才能更清楚。

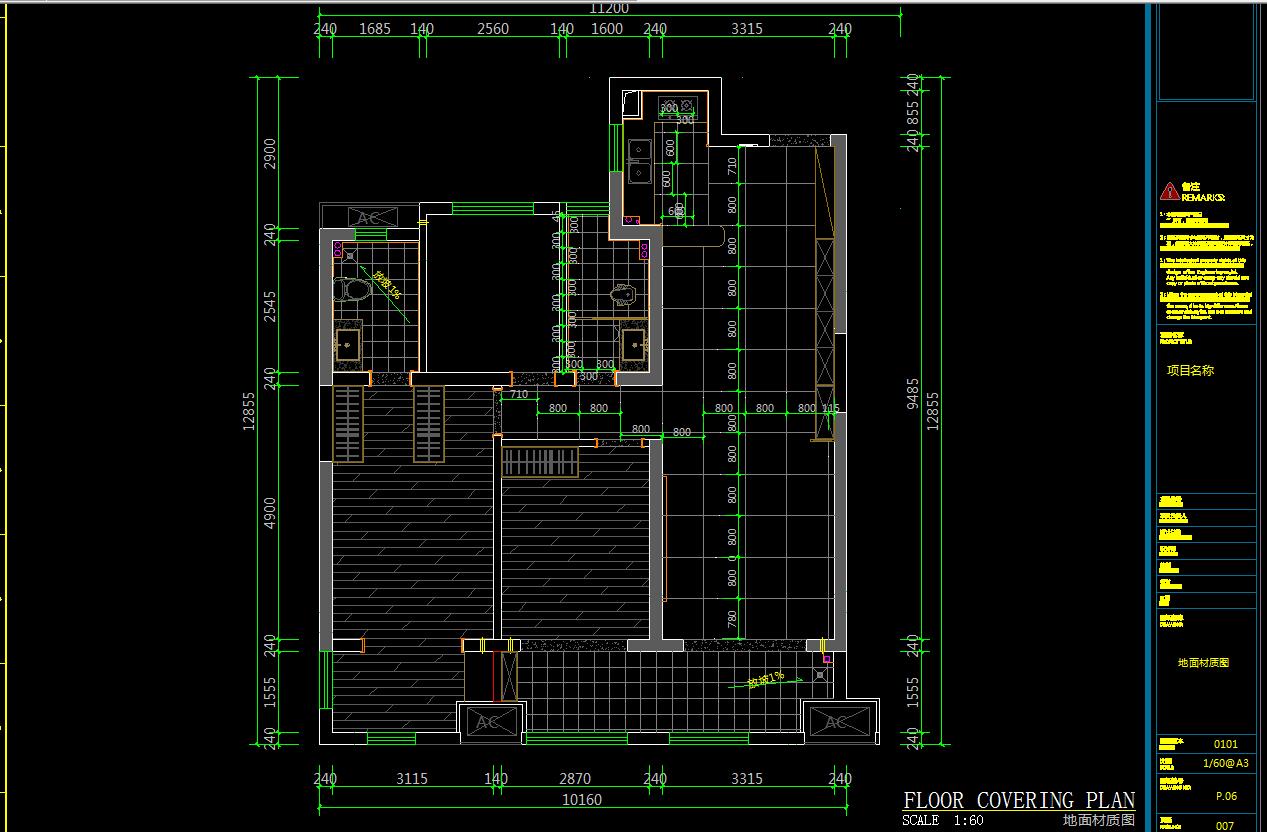

地面材料分布图：

1.注明地面材料尺寸、规格名称、分派起点及铺贴方法。

2.图例。（规范、正确、清楚、齐全）

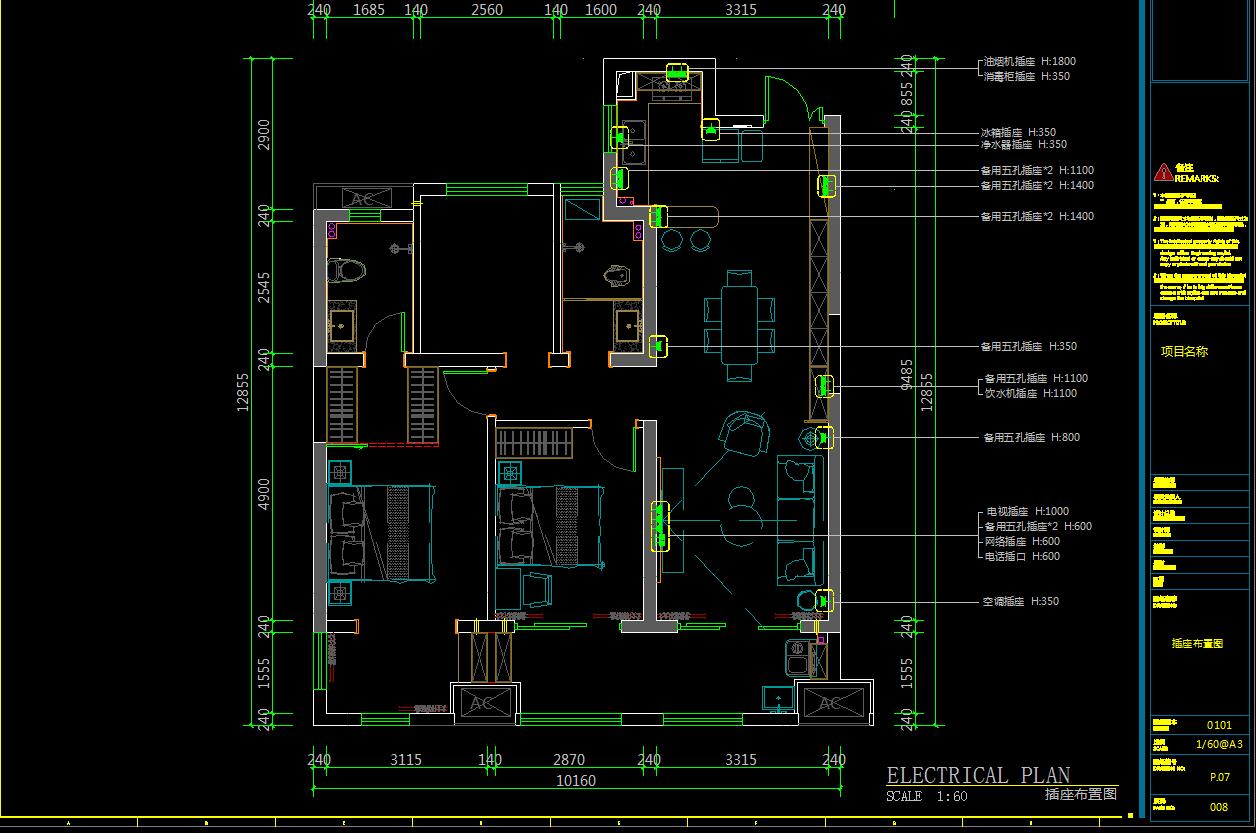

插座布置图：

1.满足使用需求，注明安装尺寸即可。（空调、网络、电话及备用）

2.图例。（规范、正确、清楚、齐全）

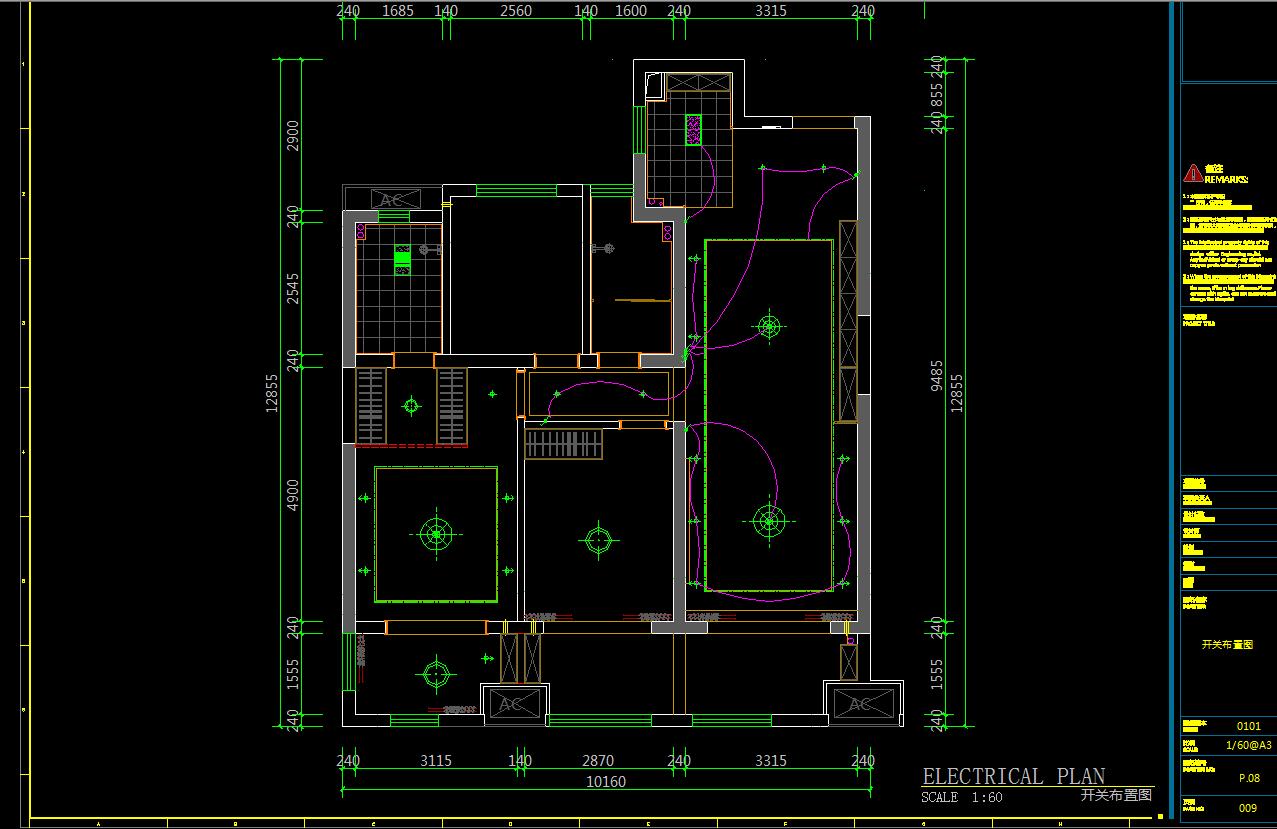

开关分布图：

1.符合人体工程学及日常人们的生活习性。

2.图例。（规范、正确、清楚、齐全）

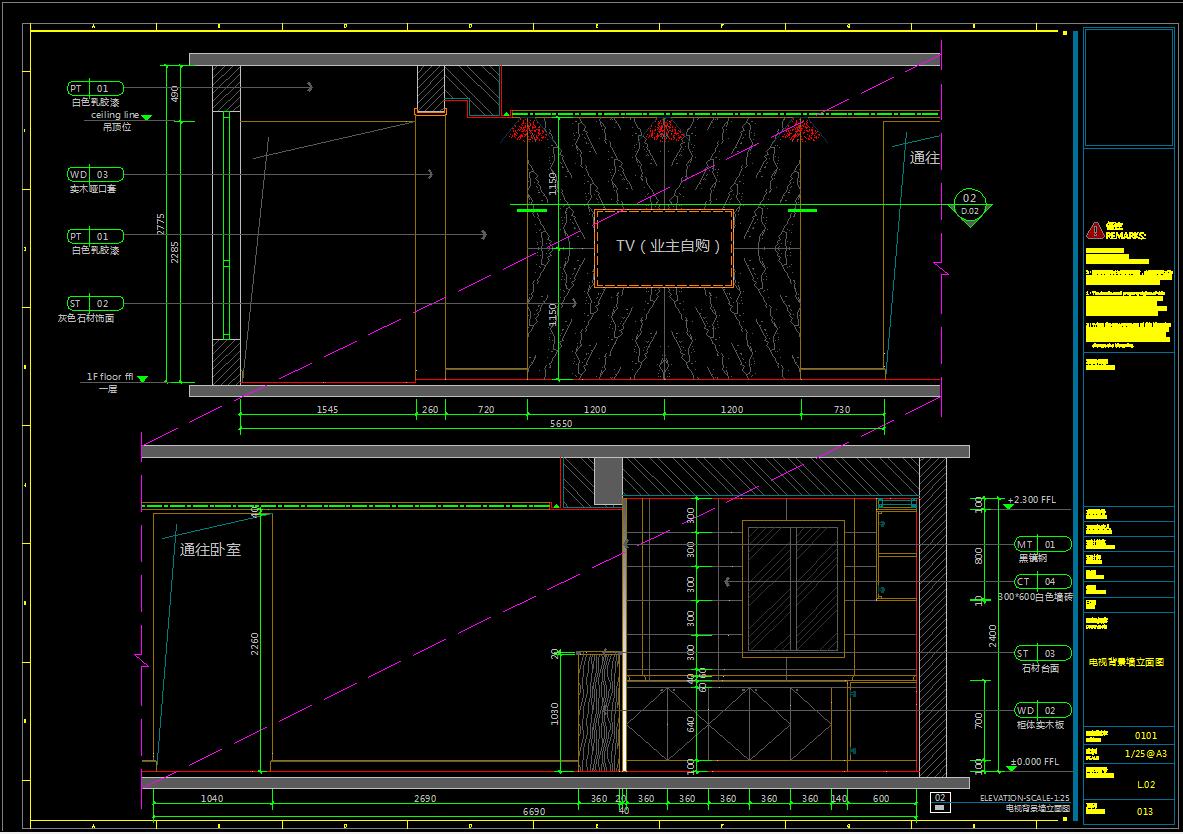

电视机背景墙

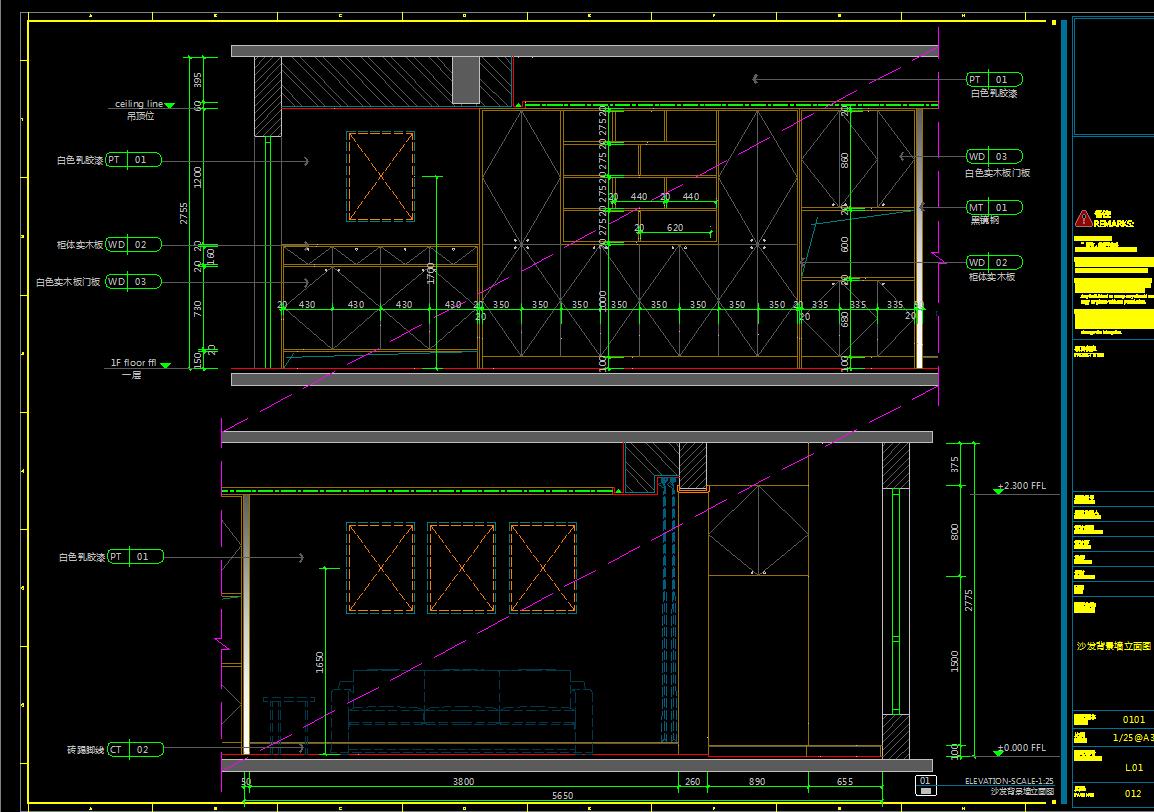

沙发背景墙立面图

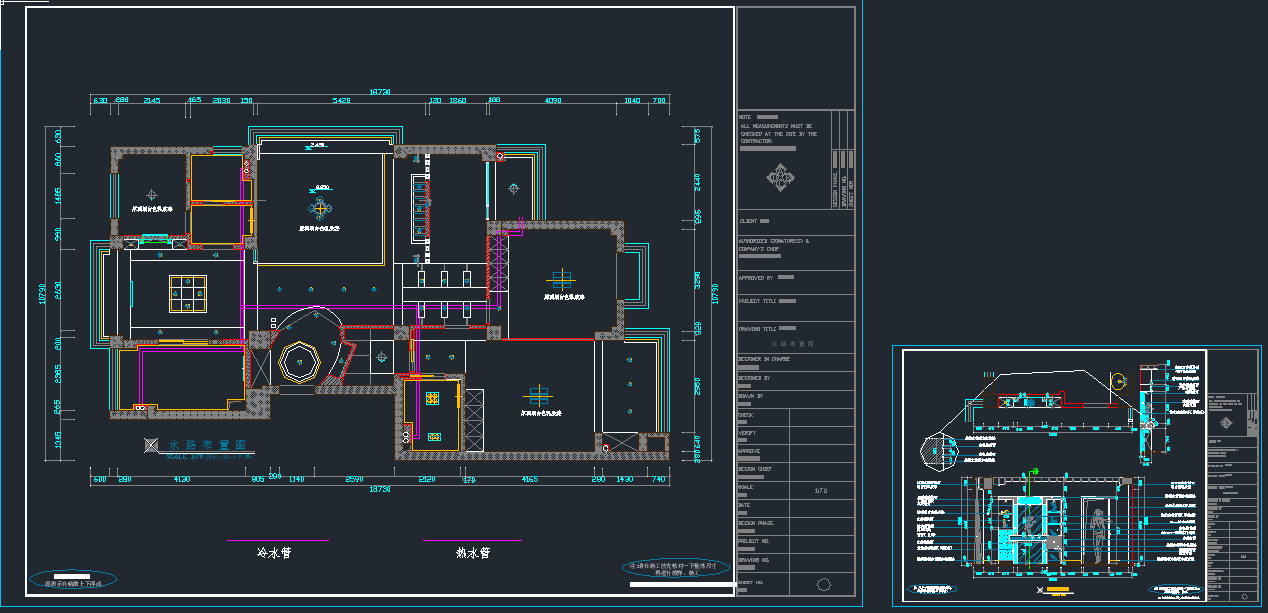

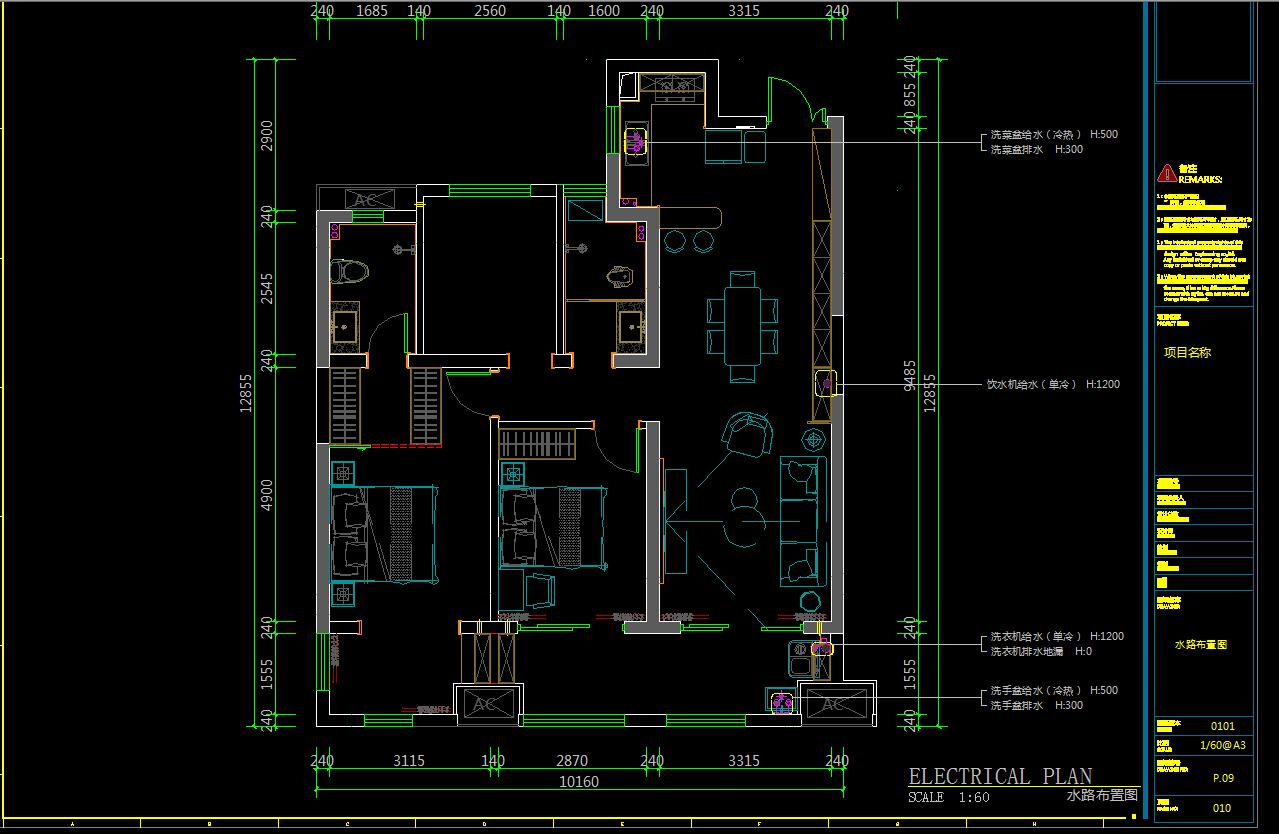

水路布置图

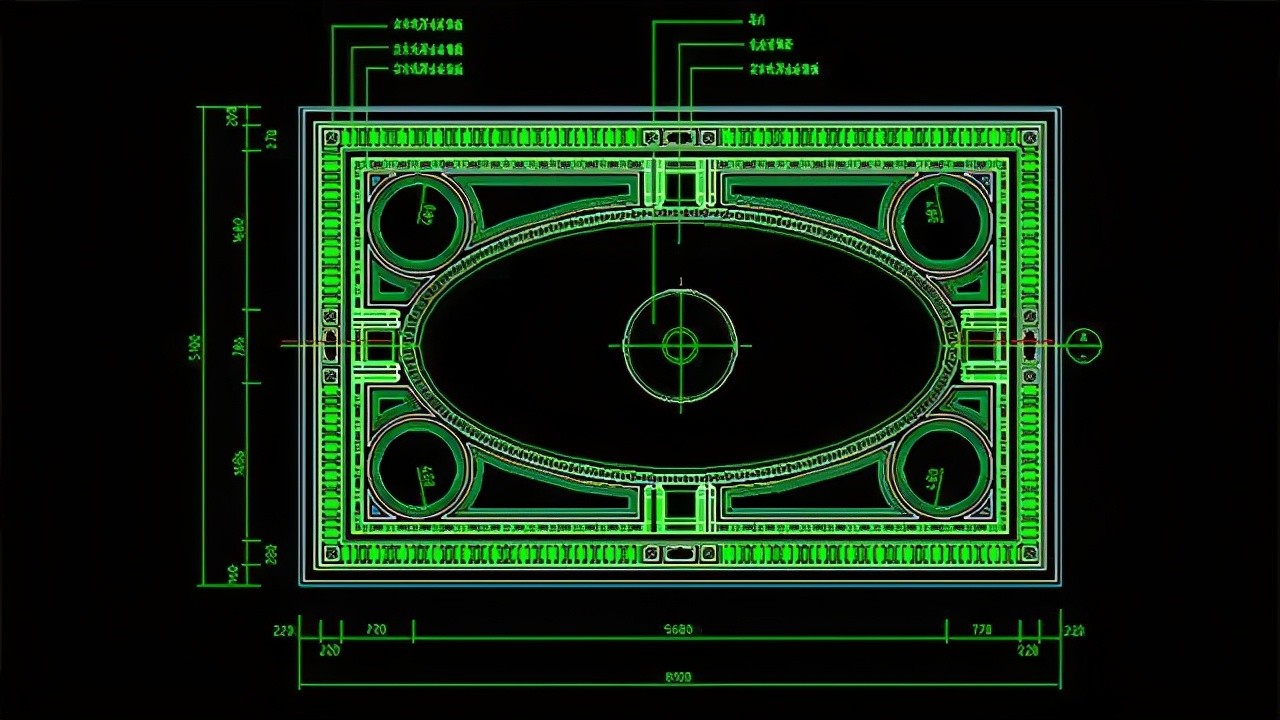

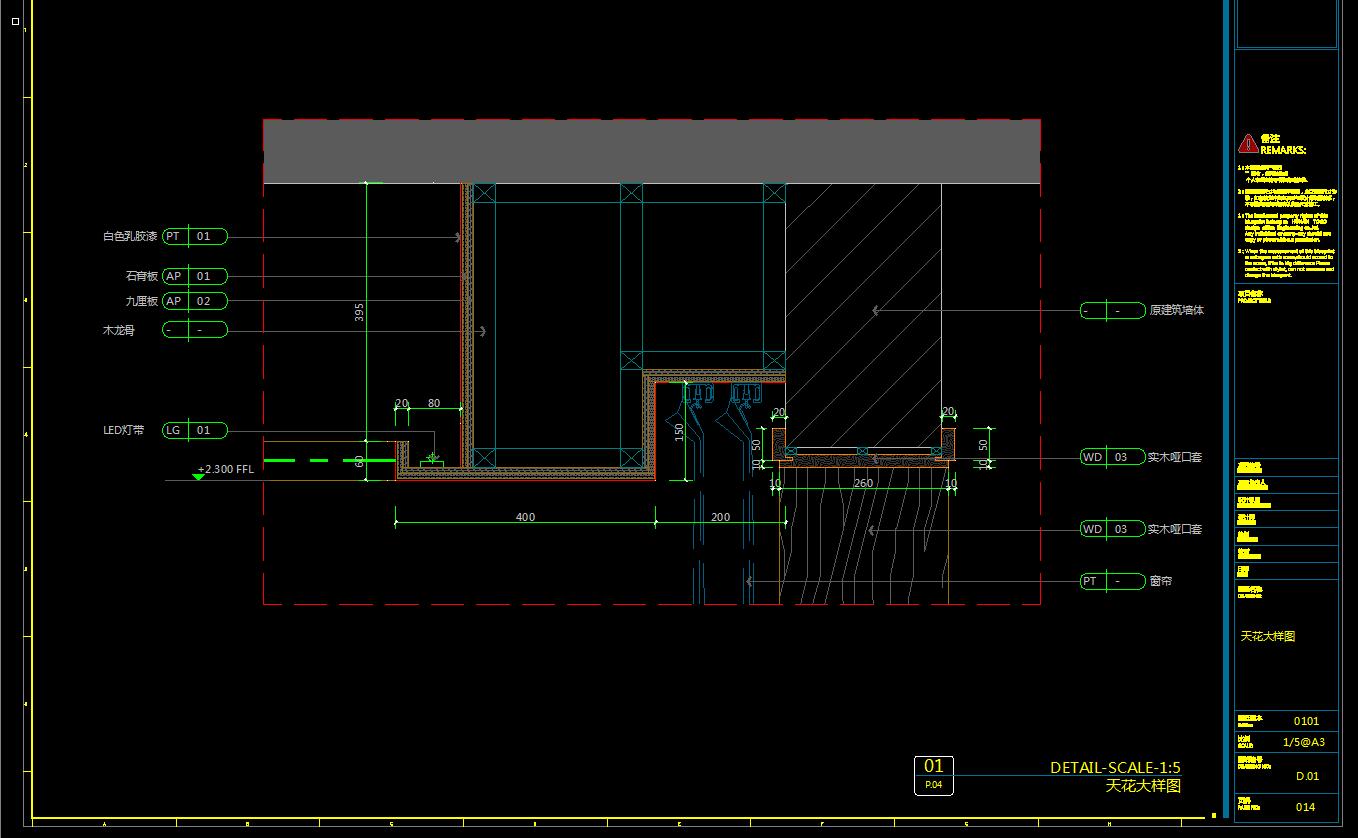

天花大样图

施工图在整个项目施工过程中的作用是至关重要的。按图施工，一条线，一个点，都必须做到工人能一目了然，所以一定要认真地把每条线明明白白交代清楚，才不会在施工过程中出错，从而导致增加成本，造成不必要的损失。

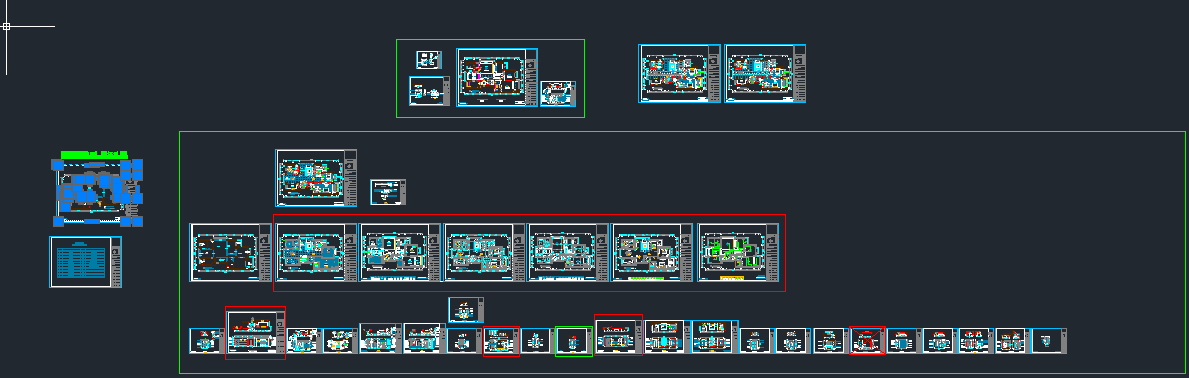

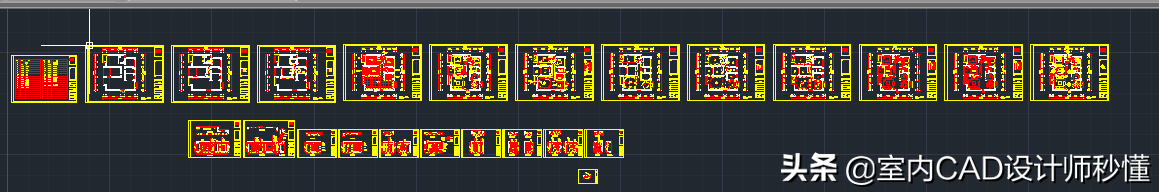

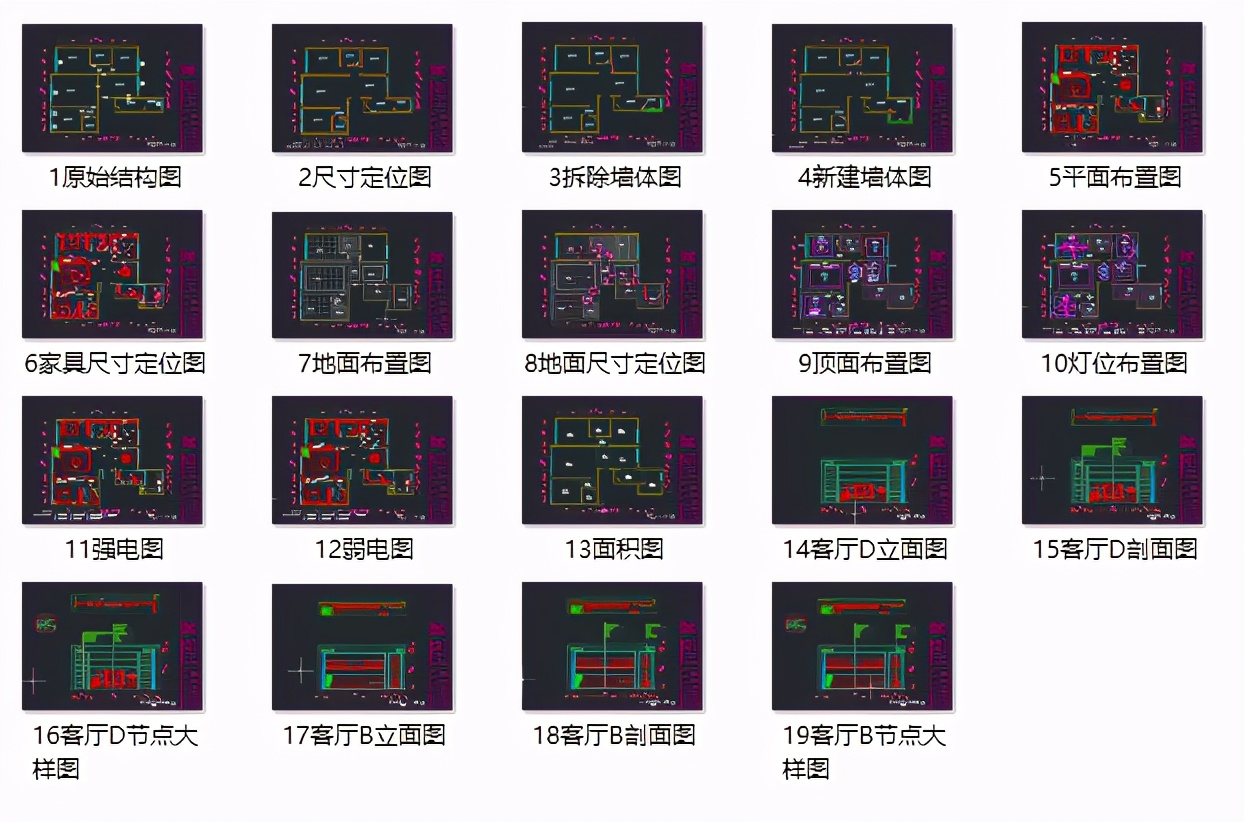

300套家装工装整套施工图案例，建议收藏学习

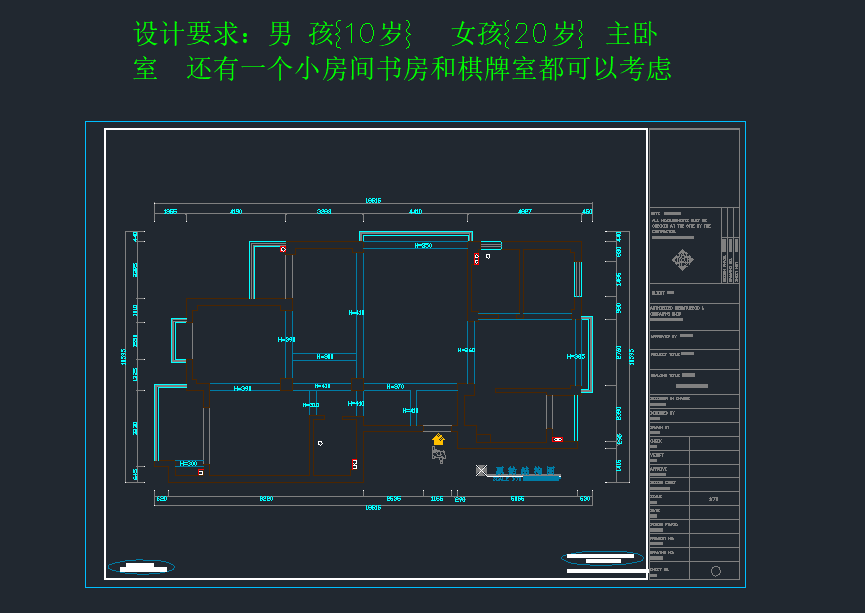

江苏望江苑设计要求：原始结构图+图例说明+尺寸标注

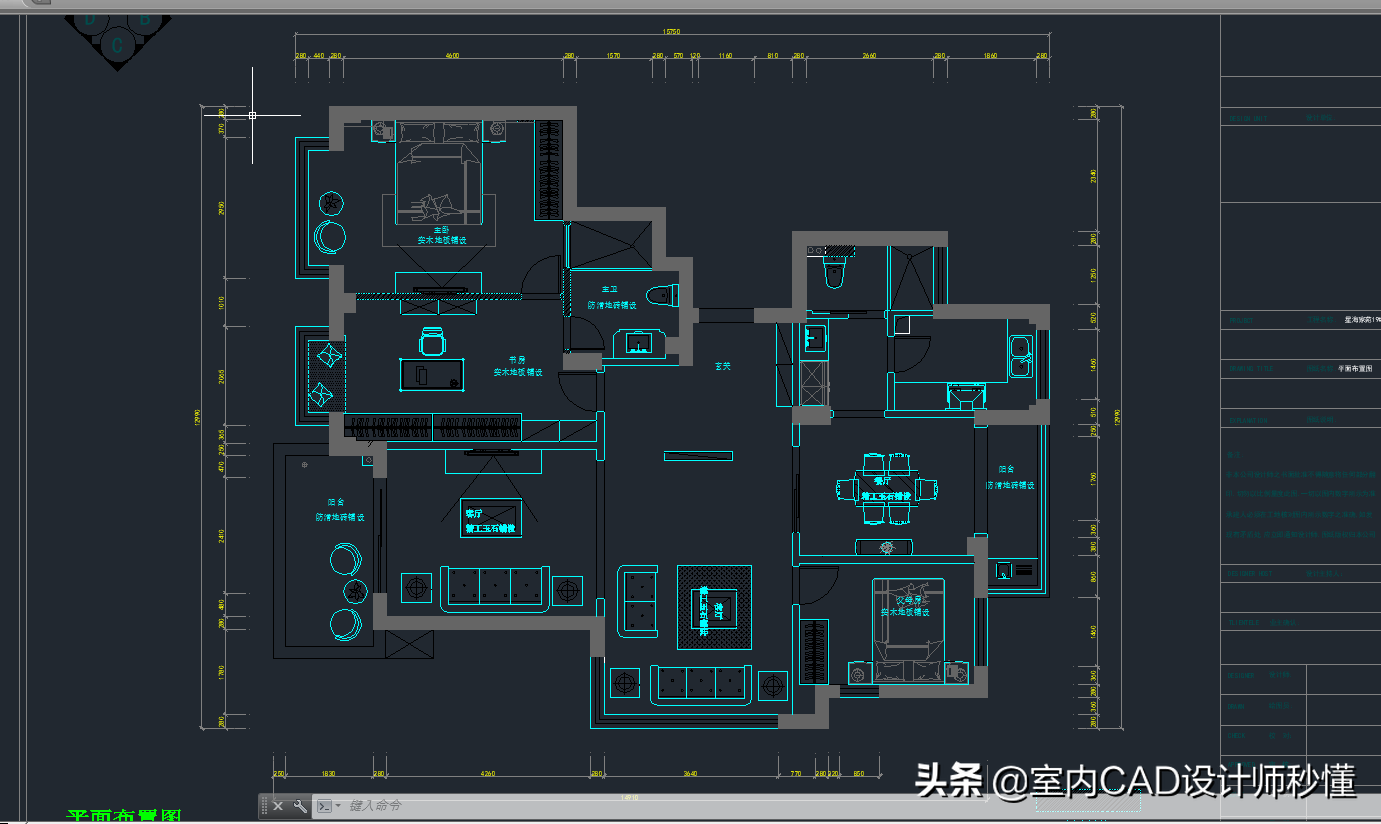

平面布置图：

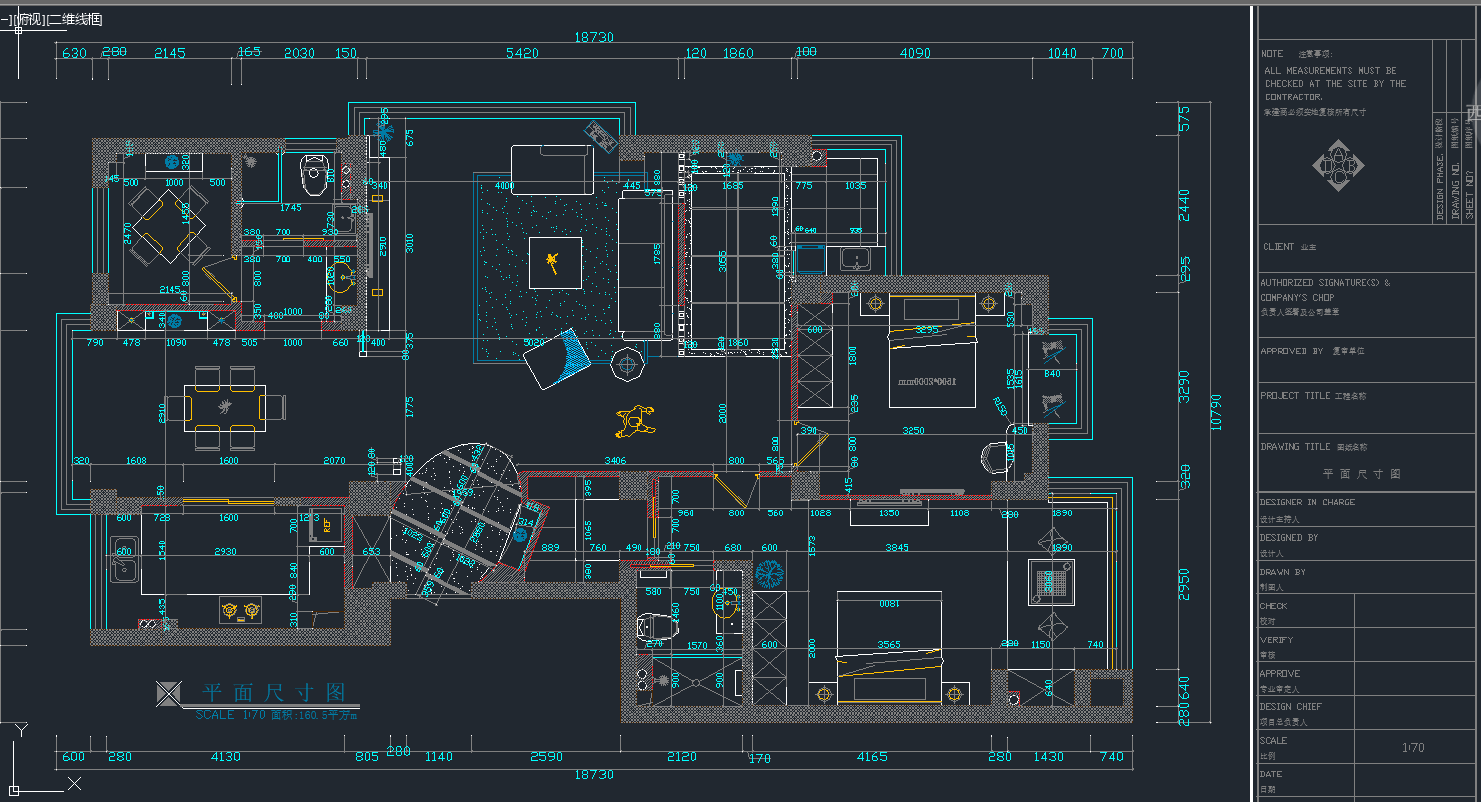

平面尺寸图：

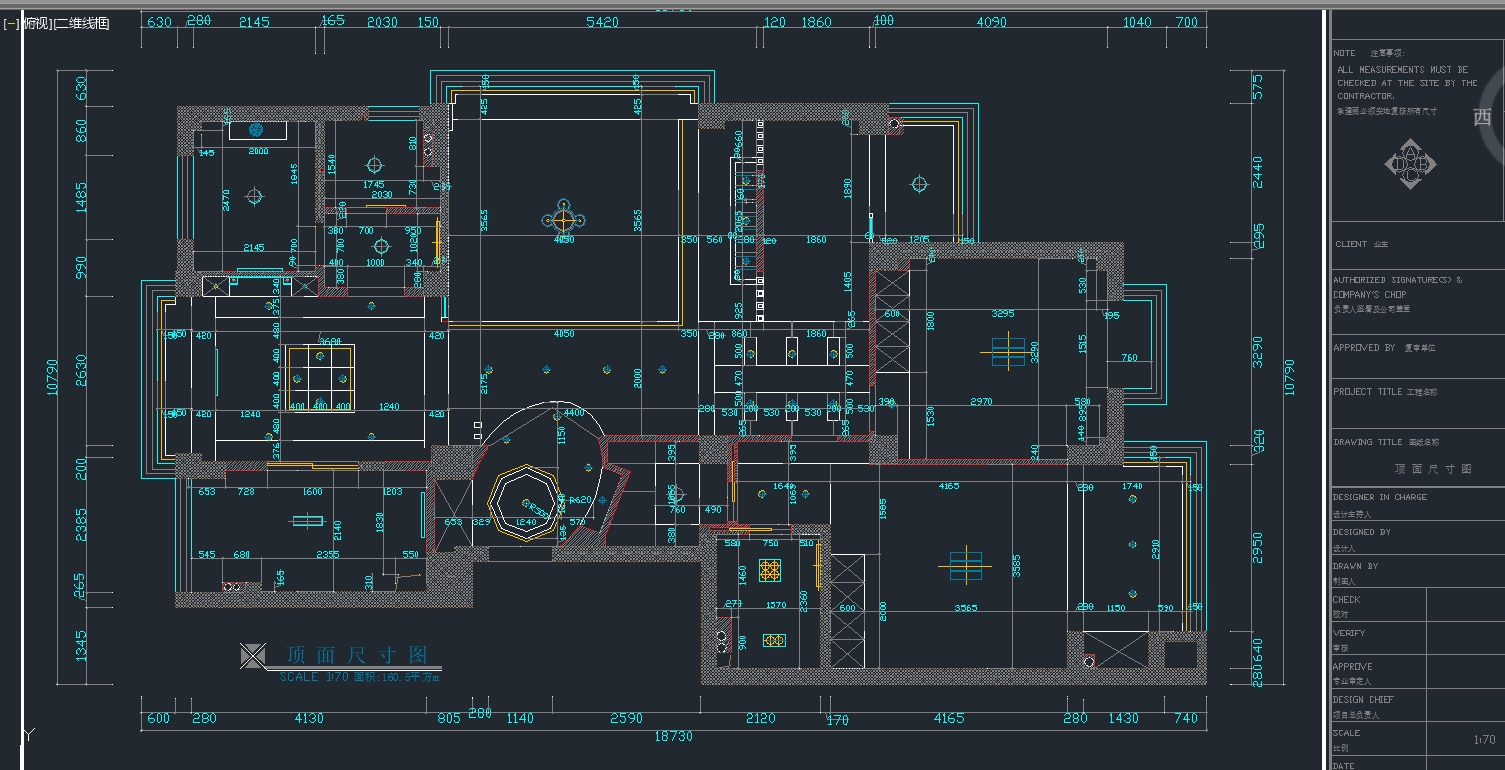

顶面尺寸图：

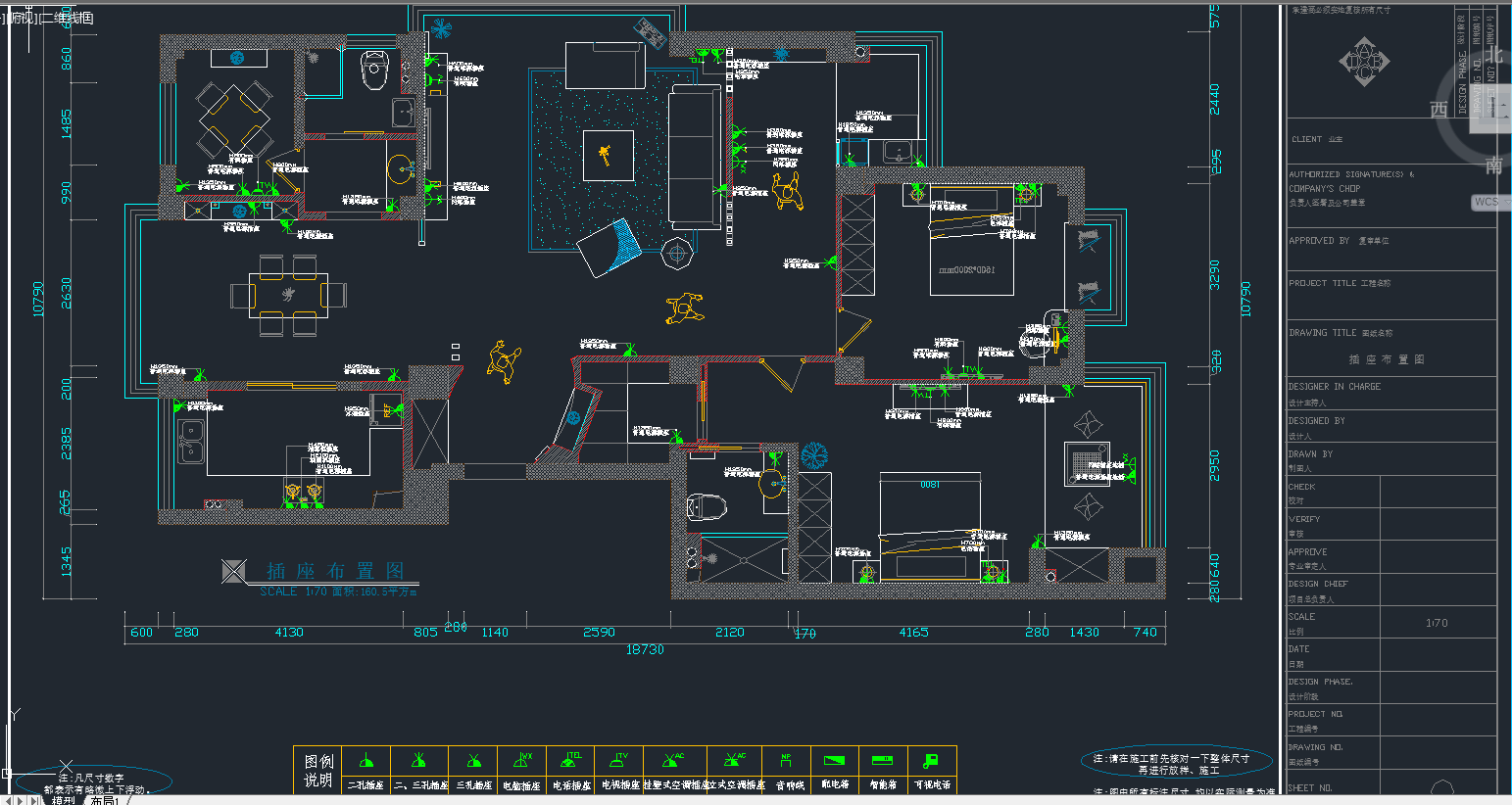

插座布置图：

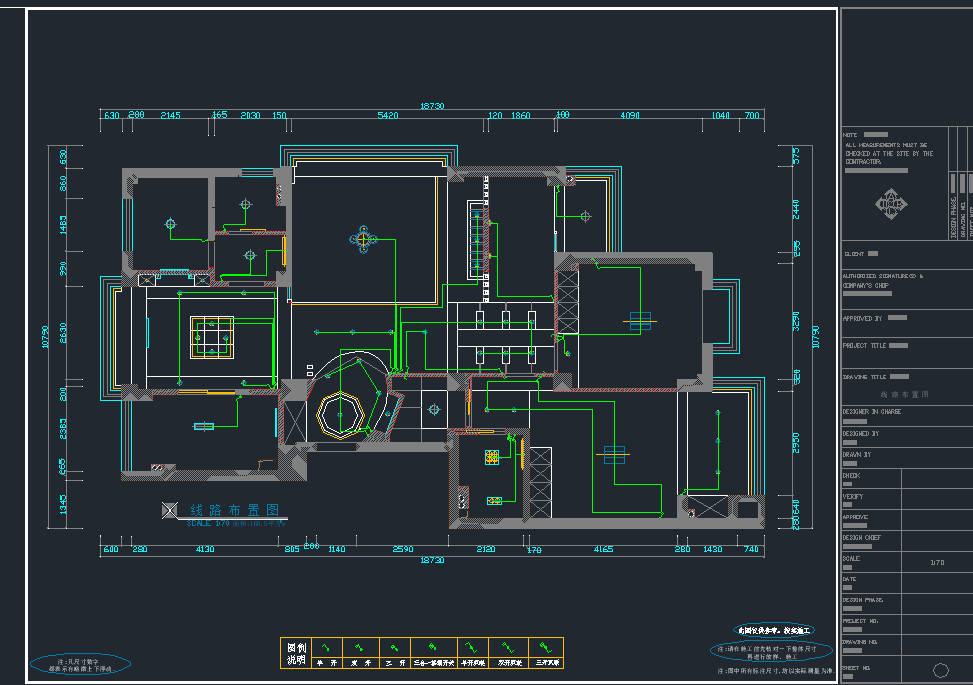

线路布置图

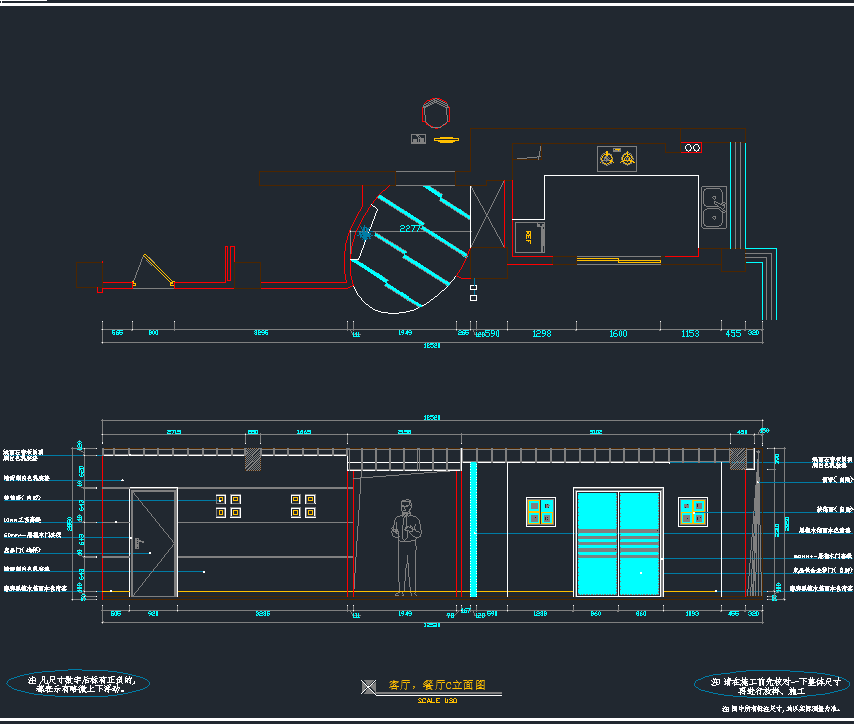

客餐厅立面图：

餐厅立面：
