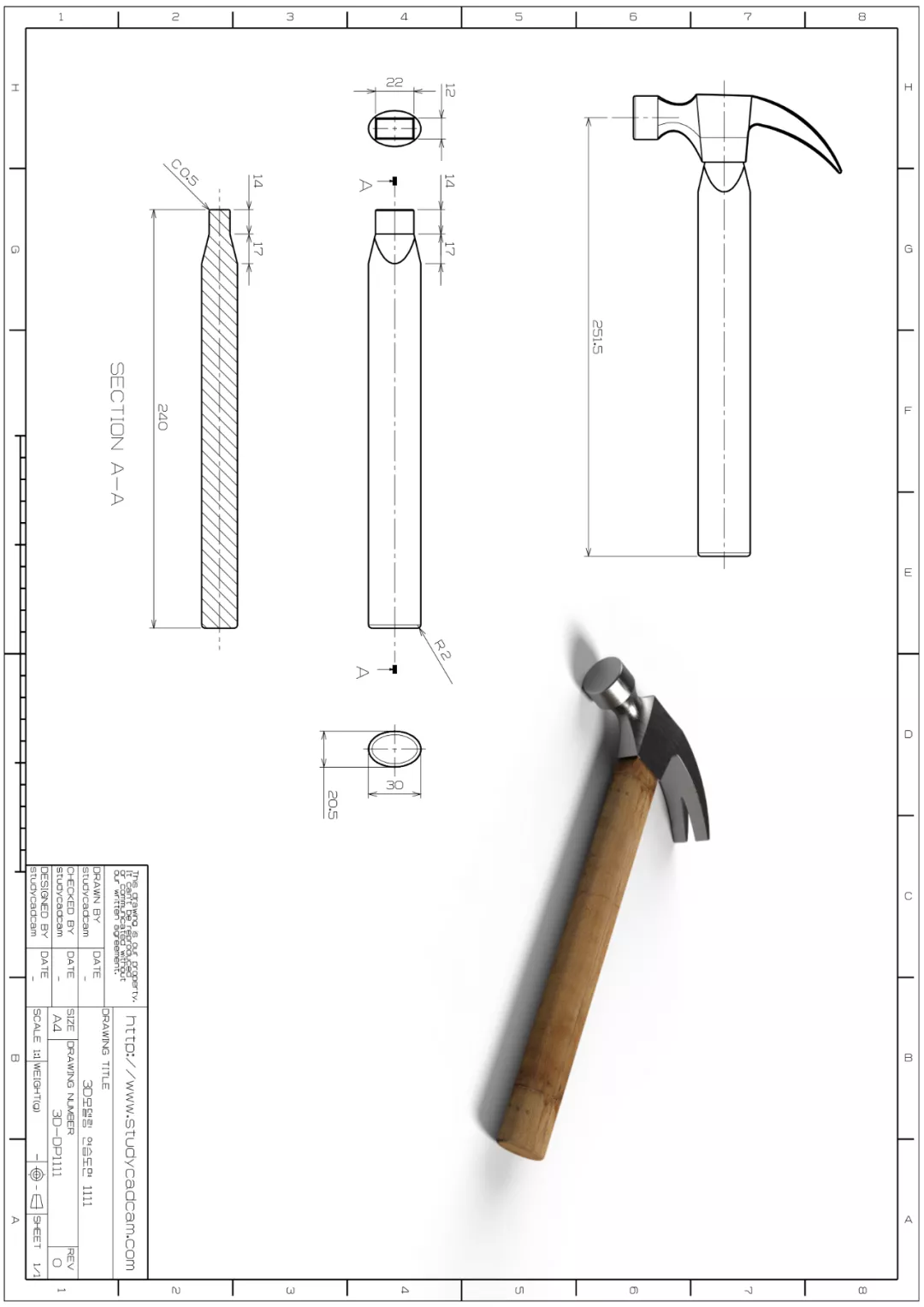

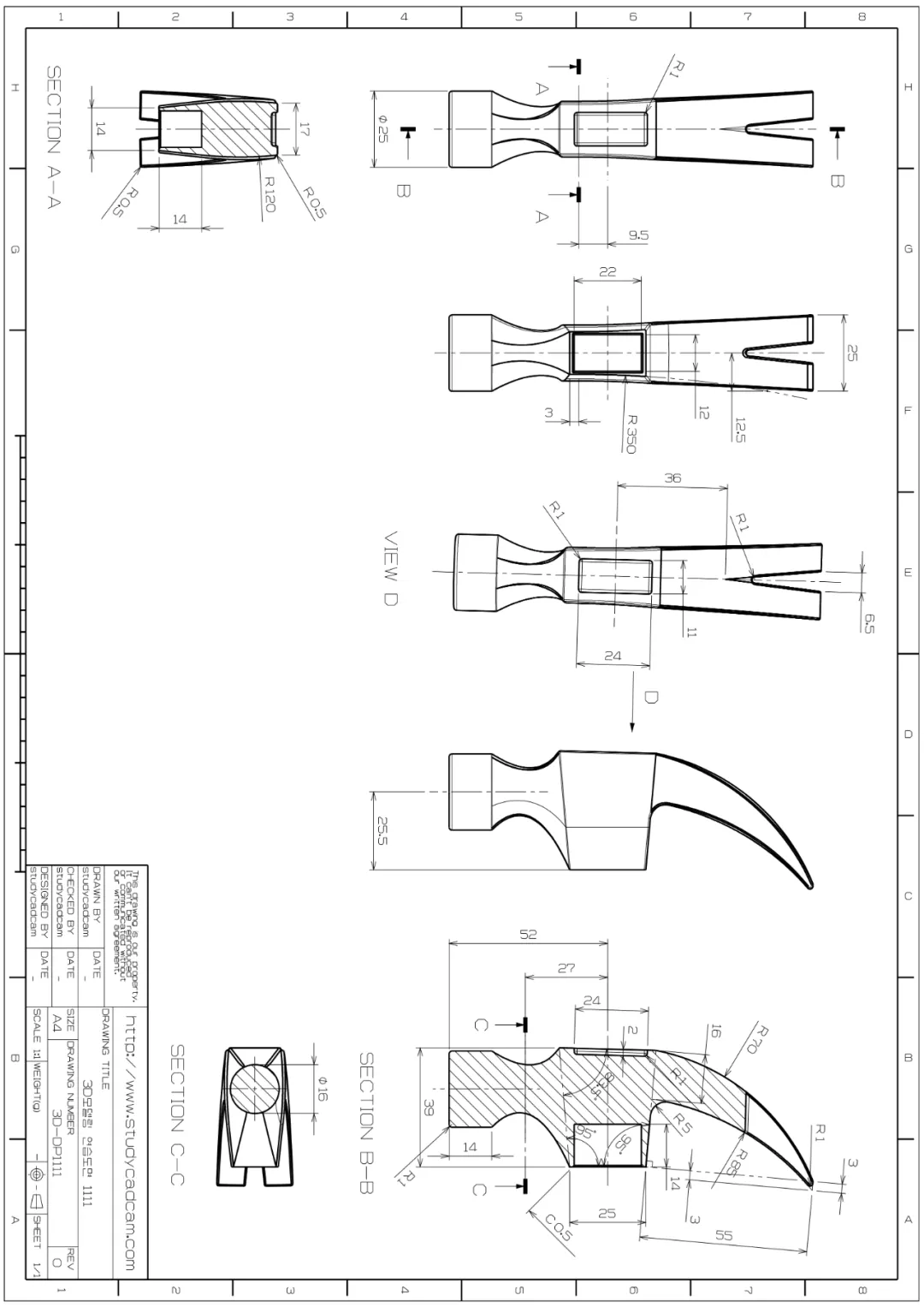

图纸

建模过程

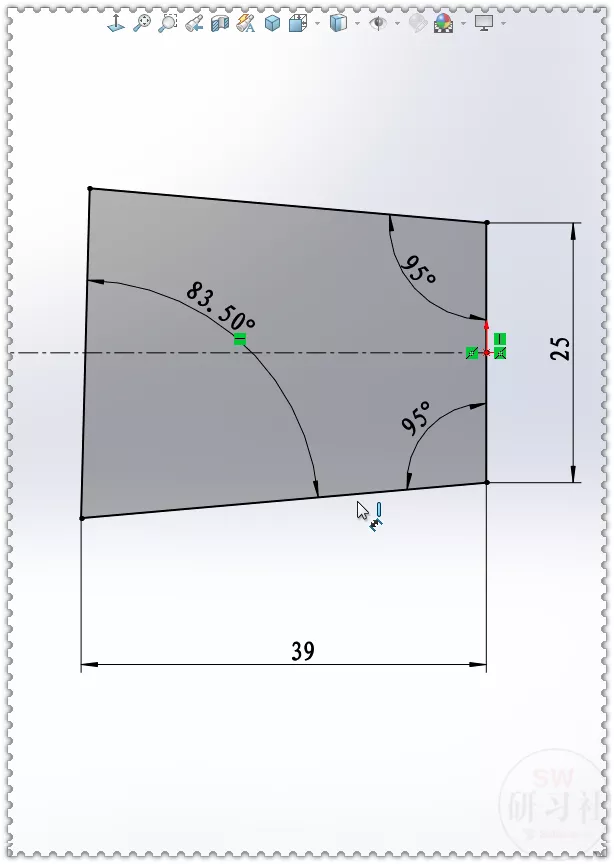

1.【前视基准面】画草图。（左侧是一根斜线，不是竖直线）

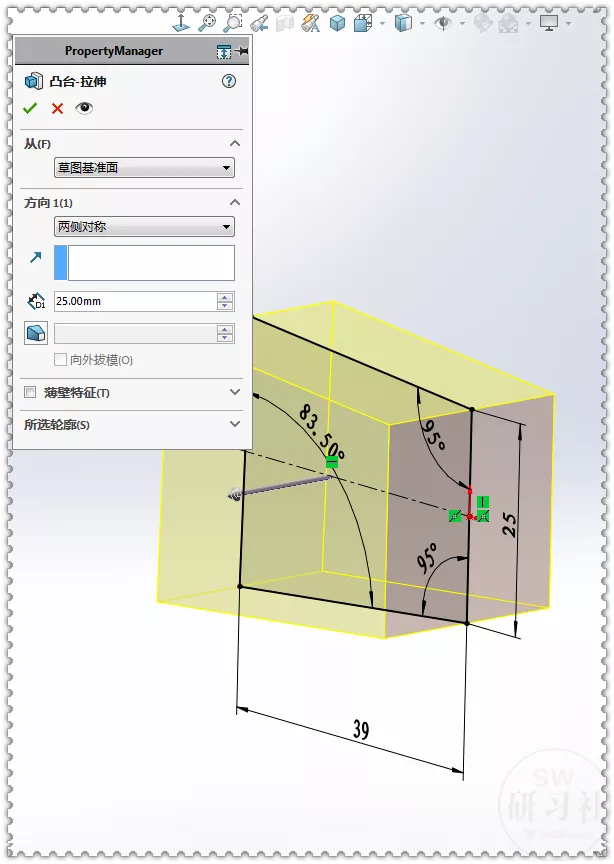

2.【拉伸凸台】两侧对称，长一些。

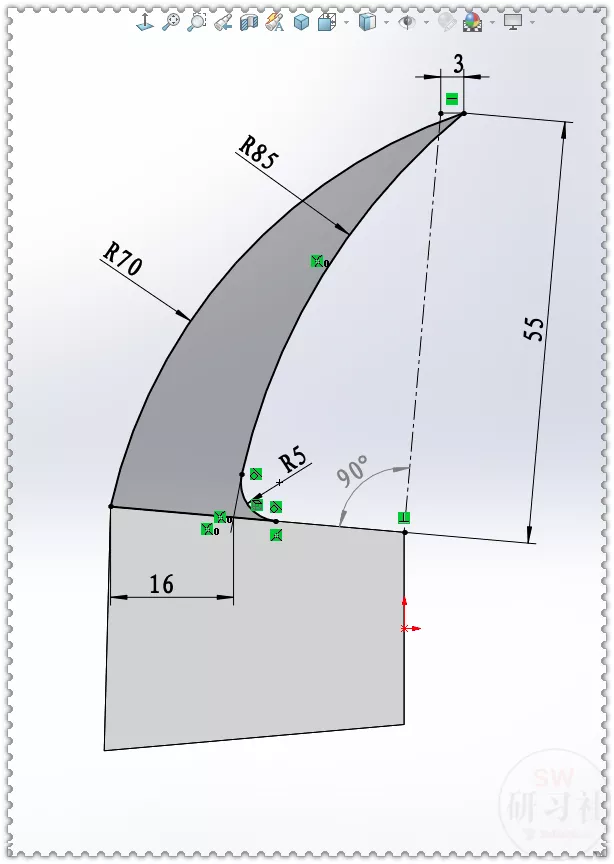

3.【前视基准面】画草图。

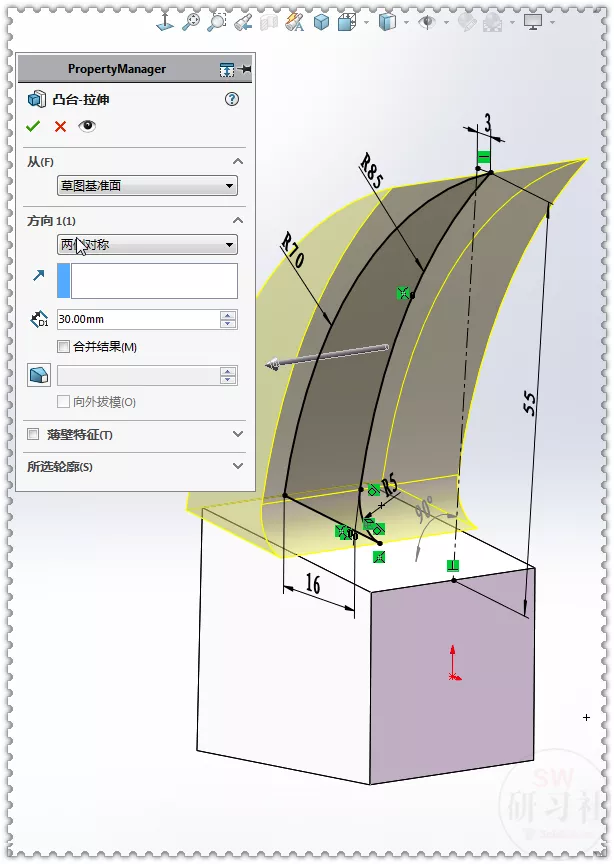

4.【拉伸凸台】两侧对称；去掉：合并结果。

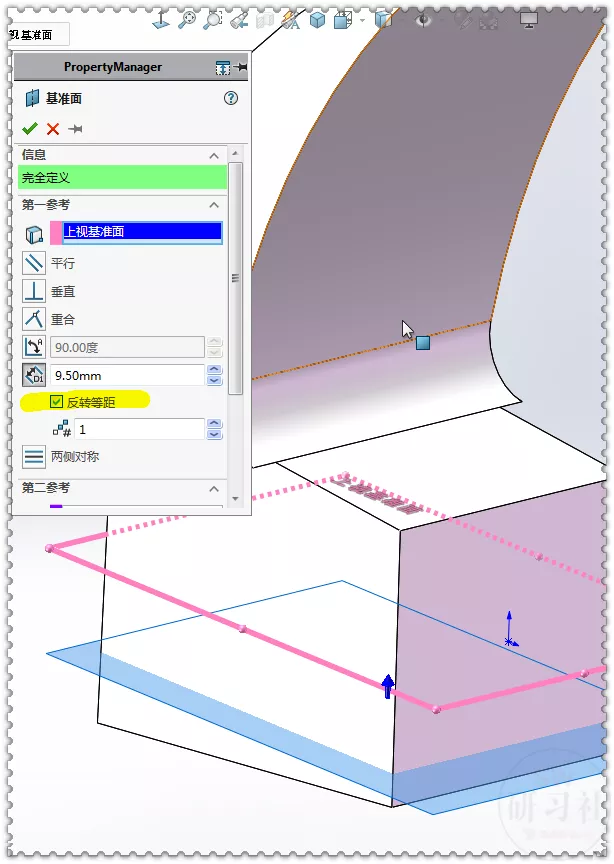

5.【基准面】距离上视基准面：9.5 ，勾选：反转等距。

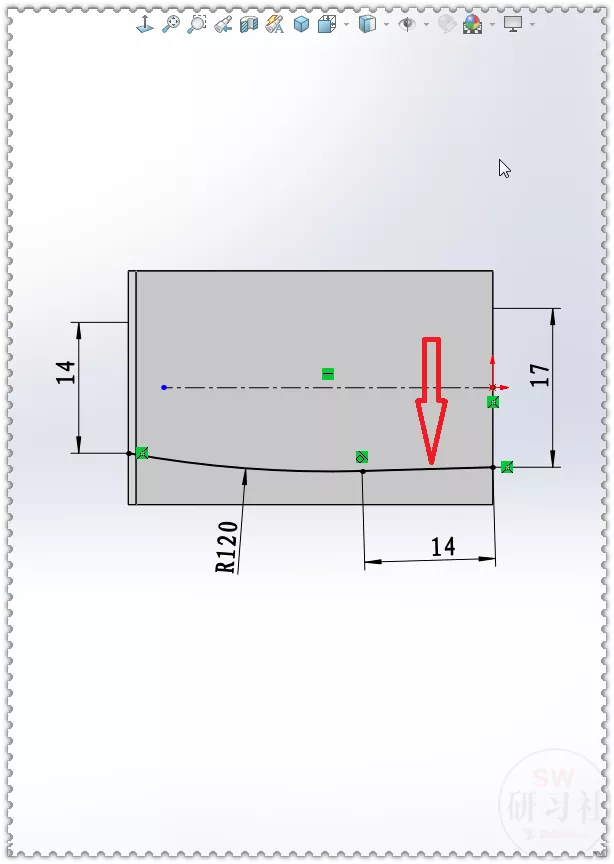

6.【基准面1】上画草图，长度14是一根斜线。（曲面扫描的路径）

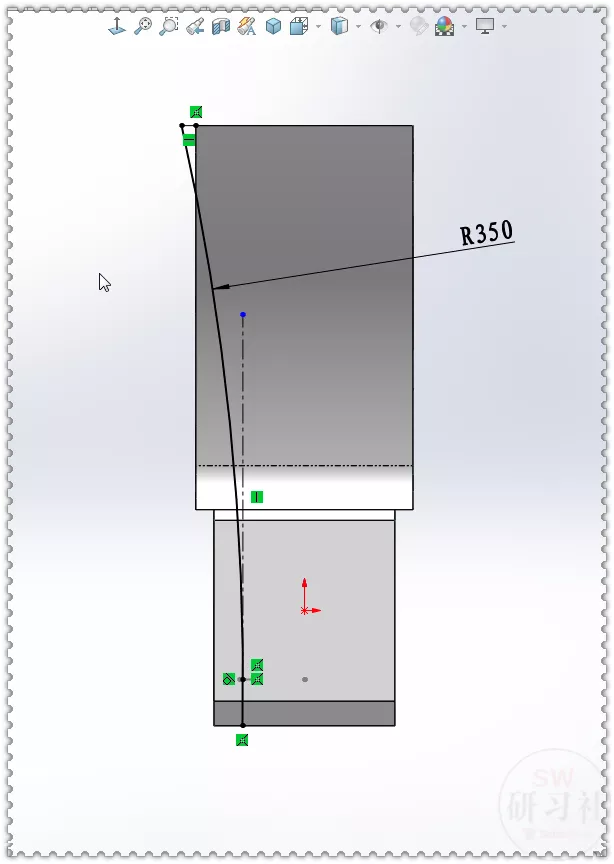

7.【右视基准面】画一根圆弧，与中心线相切。（曲面扫描的轮廓）

7-1.圆弧与上一步的路径重合。

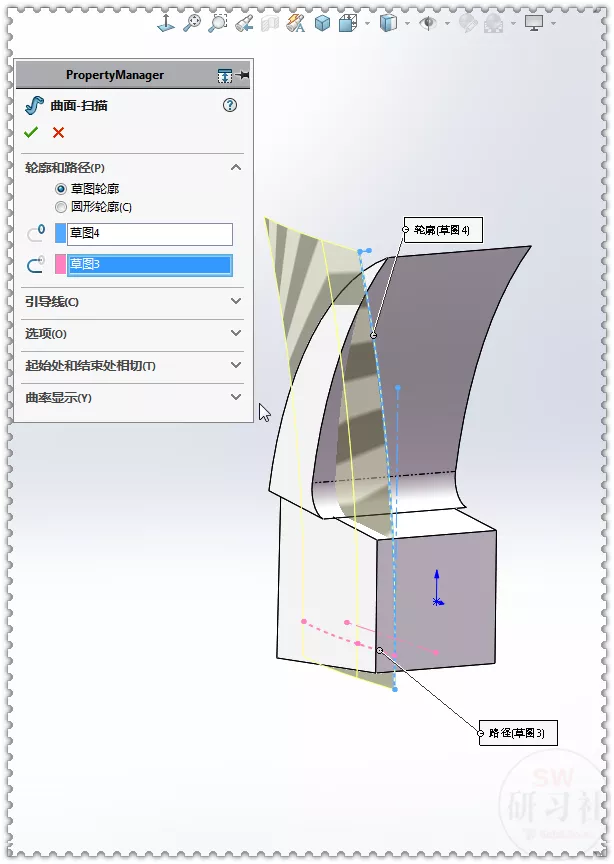

8.【曲面扫描】。

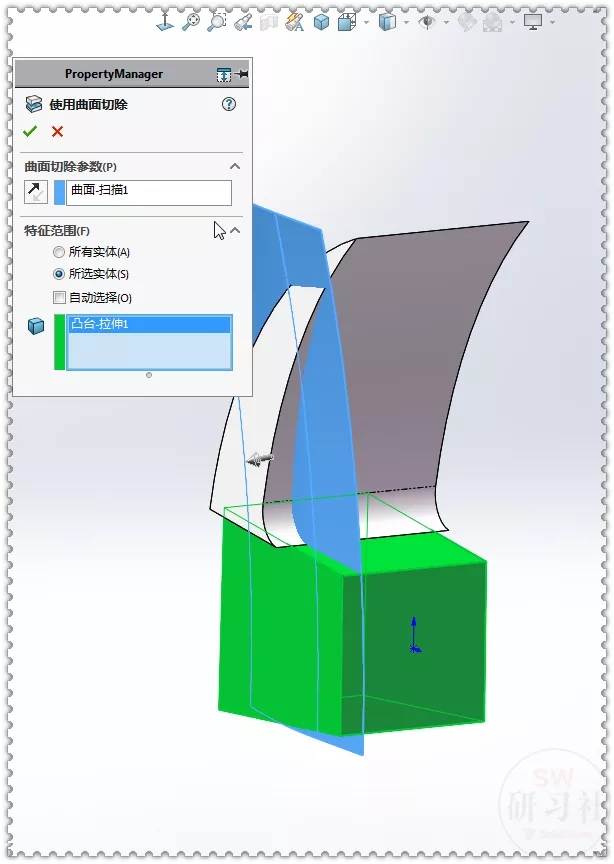

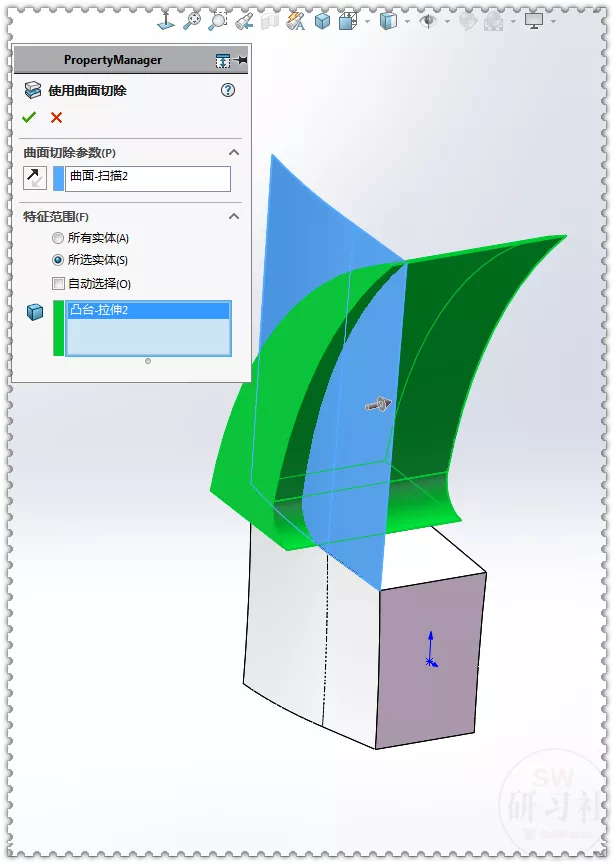

9.【使用曲面切除】特征范围：绿色实体。

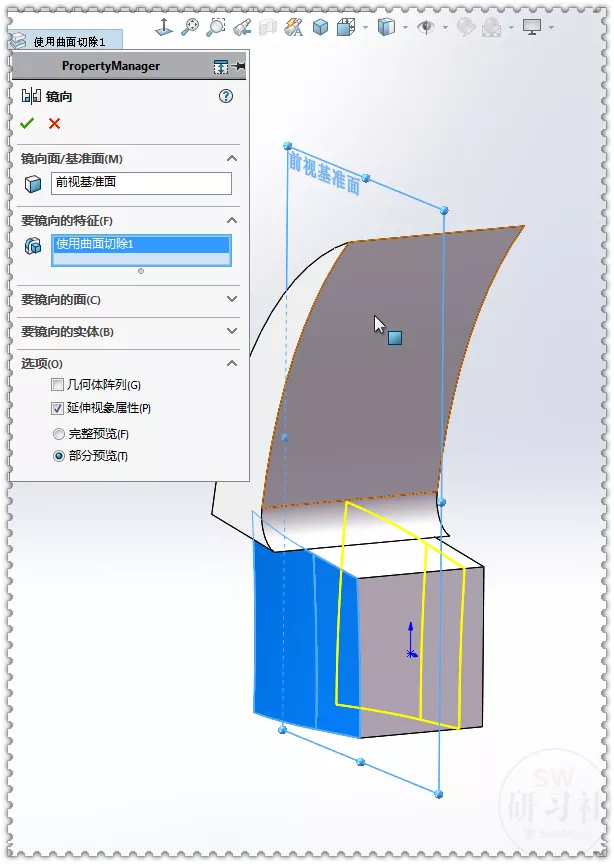

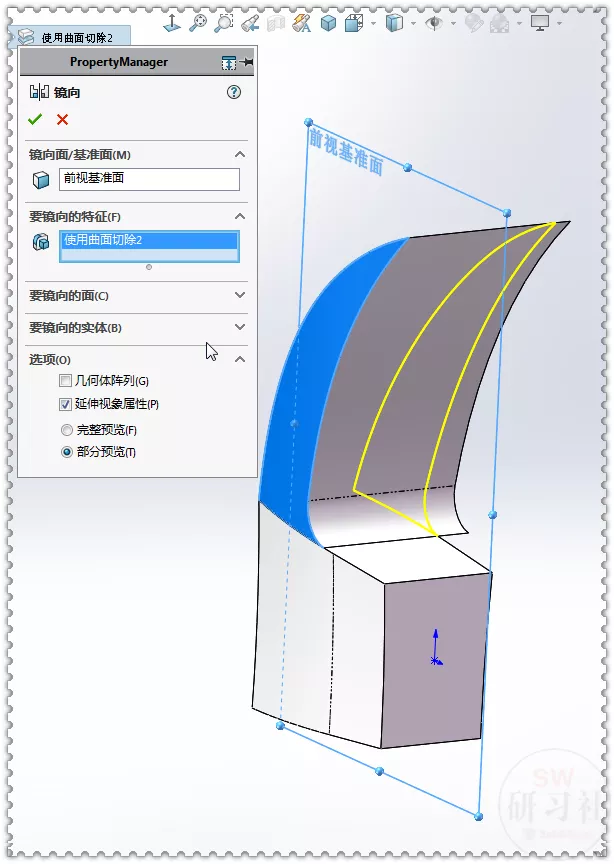

10.【镜像】。

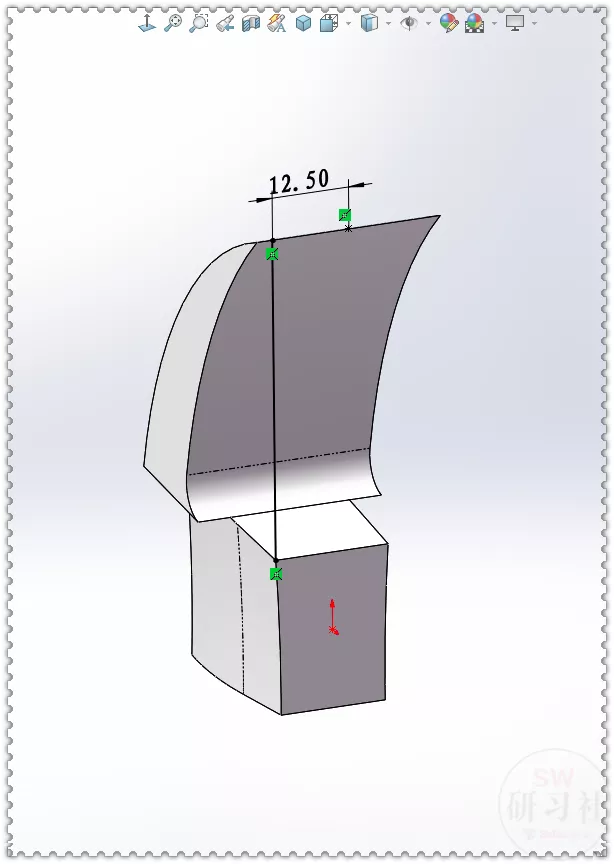

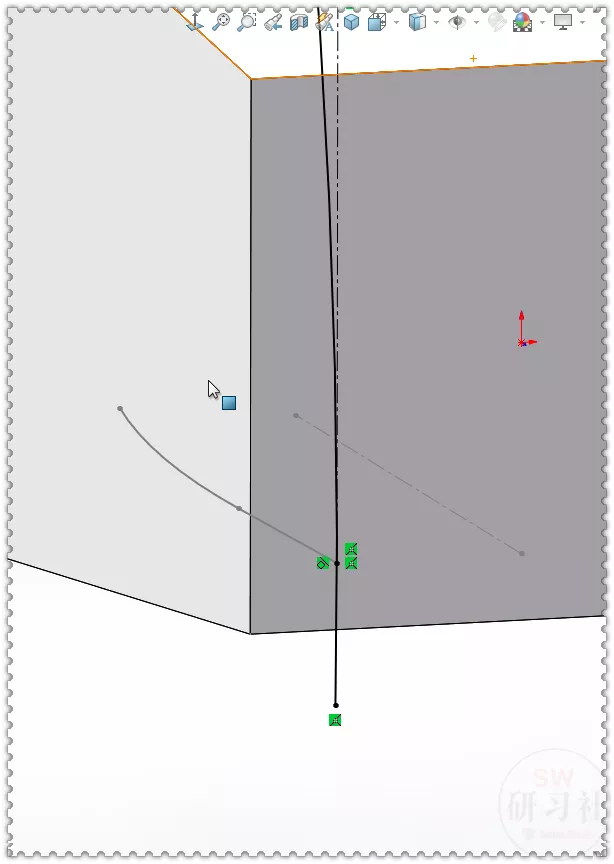

11.【3D草图】画直线和点。（点：中点几何关系）

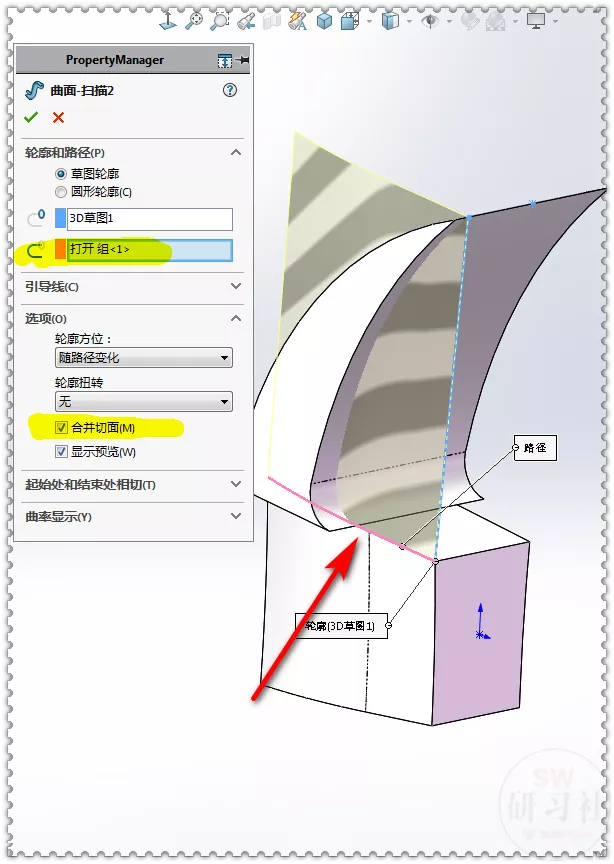

12.【曲面扫描】轮廓：3D草图 ；路径：粉色边线 （边线是两段，所以要用：右键——SelectionManager选择）（如果上一个曲面扫描也勾选：合并切面的话，就是一根完整的边线）。勾选：合并切面。

13.【使用曲面切除】。

14.【镜像】。

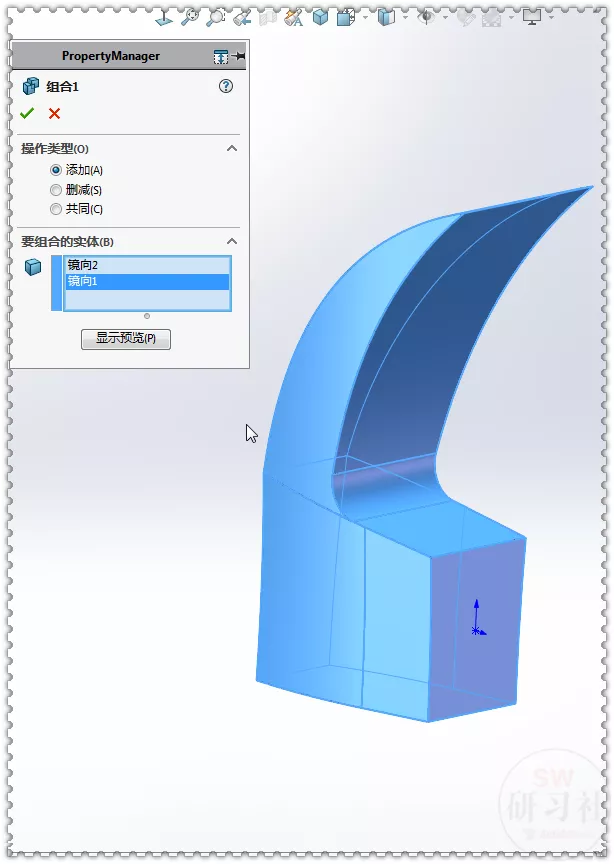

15.【组合】。

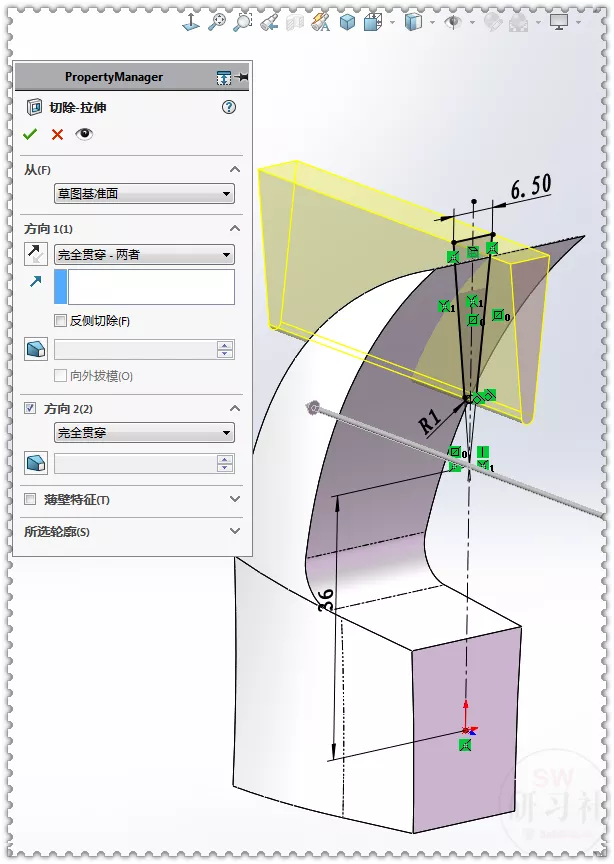

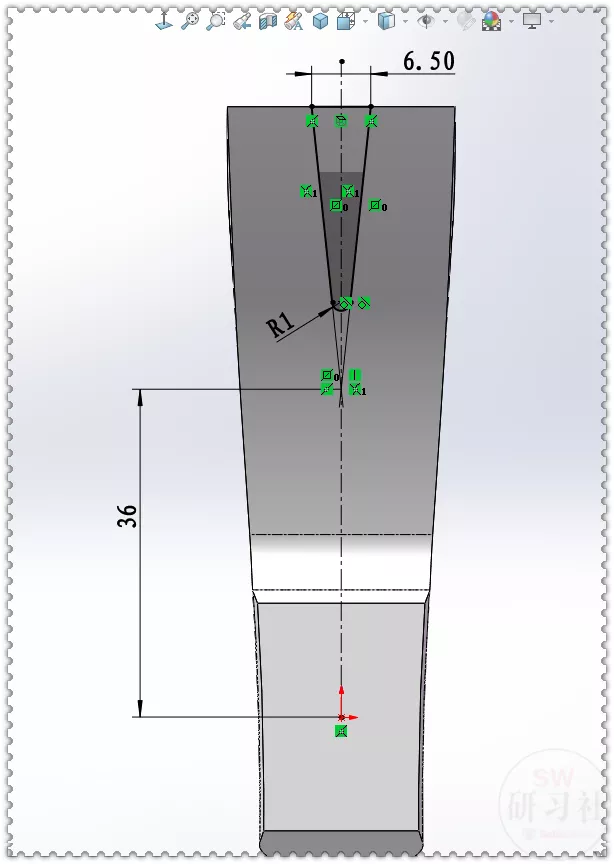

16.【右视基准面】画草图。

17.【拉伸切除】完全贯穿两者。

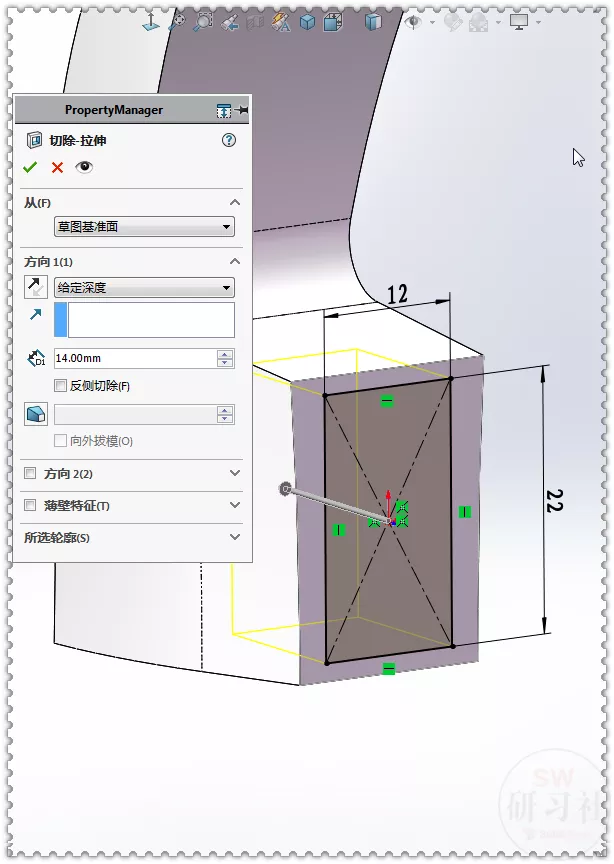

18.【拉伸切除】在端面上画中心矩形，给定深度：14 。

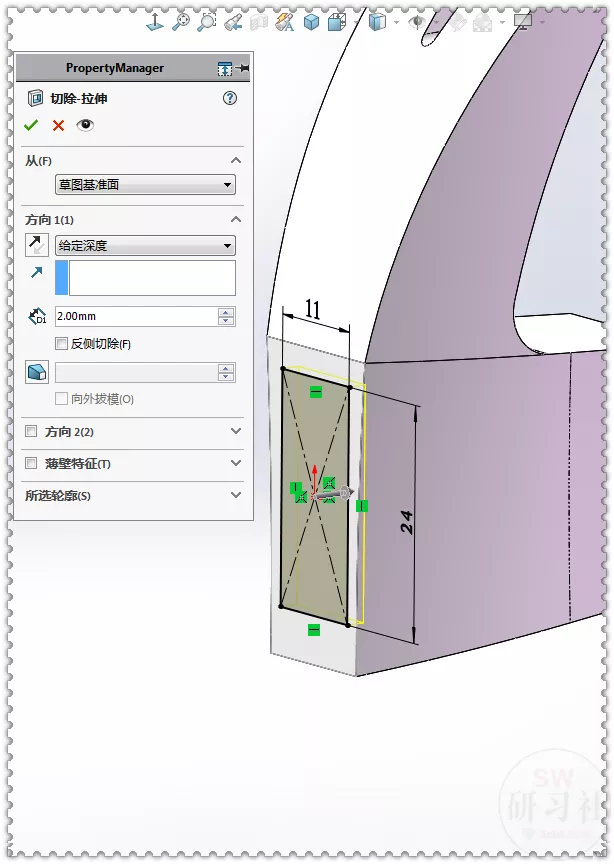

19.【拉伸切除】还是在端面上画中心矩形，给定深度：2 。

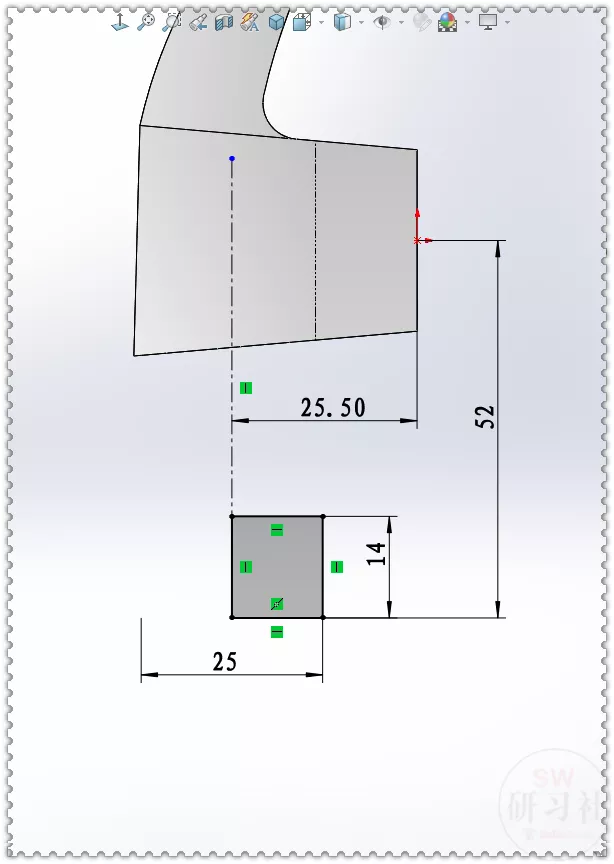

20.【前视基准面】画矩形。

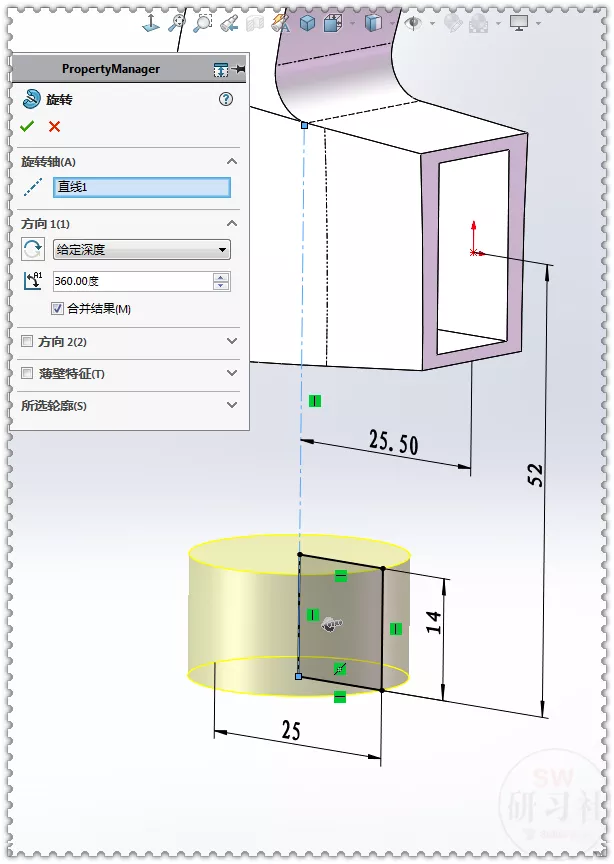

21.【旋转】。

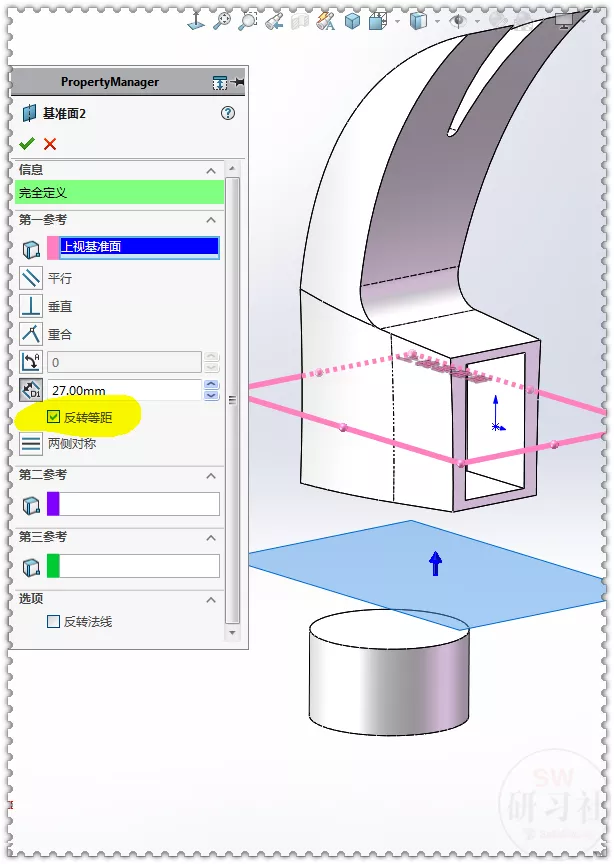

22.【基准面】距离上视基准面：27 ，勾选：反向等距 。

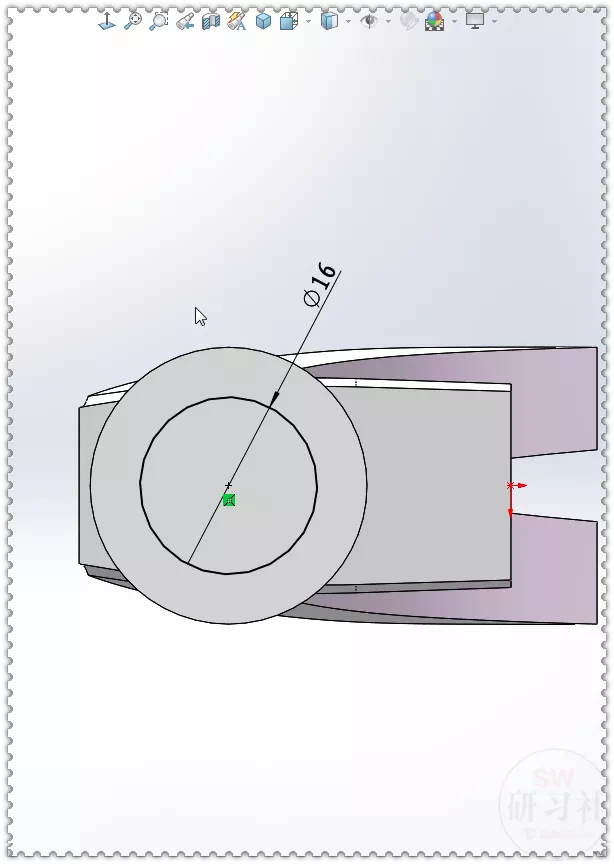

23.【基准面2】上画圆。

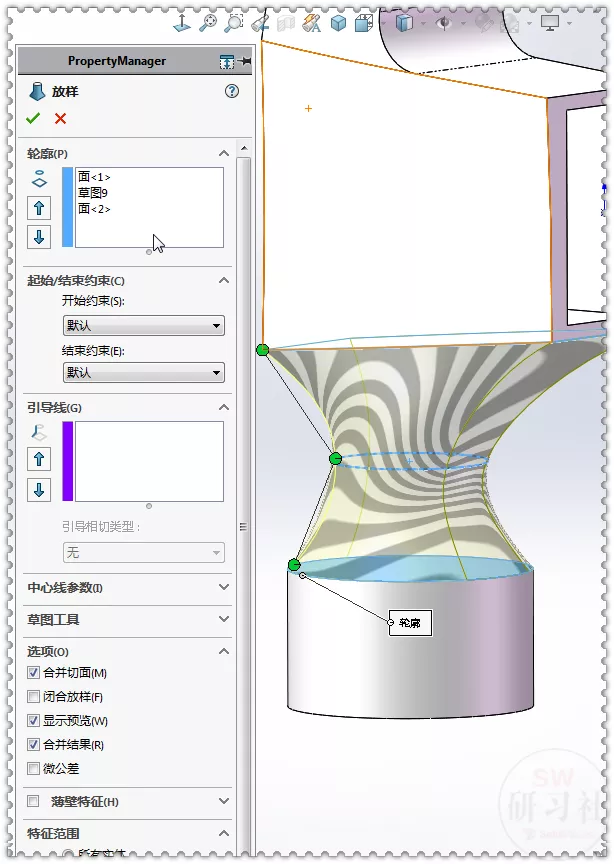

24.【放样】轮廓：面——圆——面 。

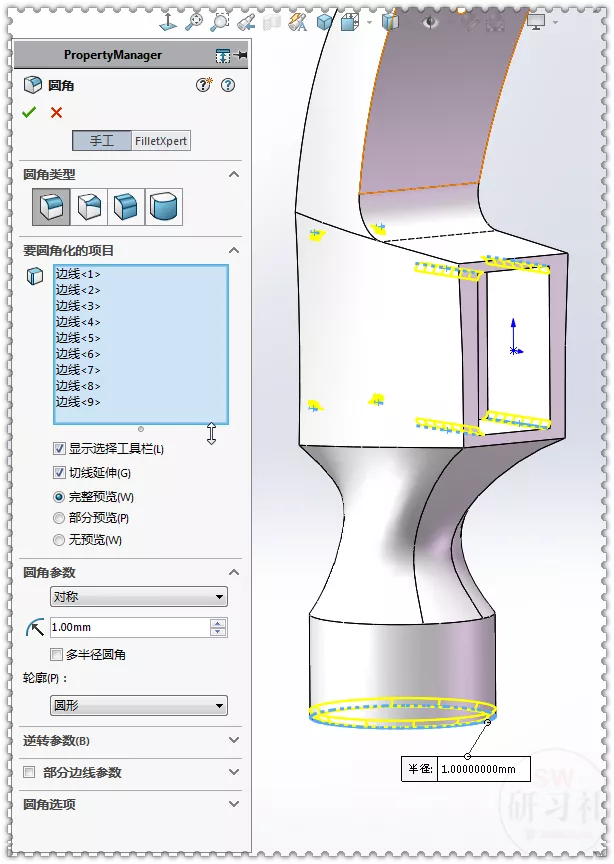

25.【圆角】半径：1 。

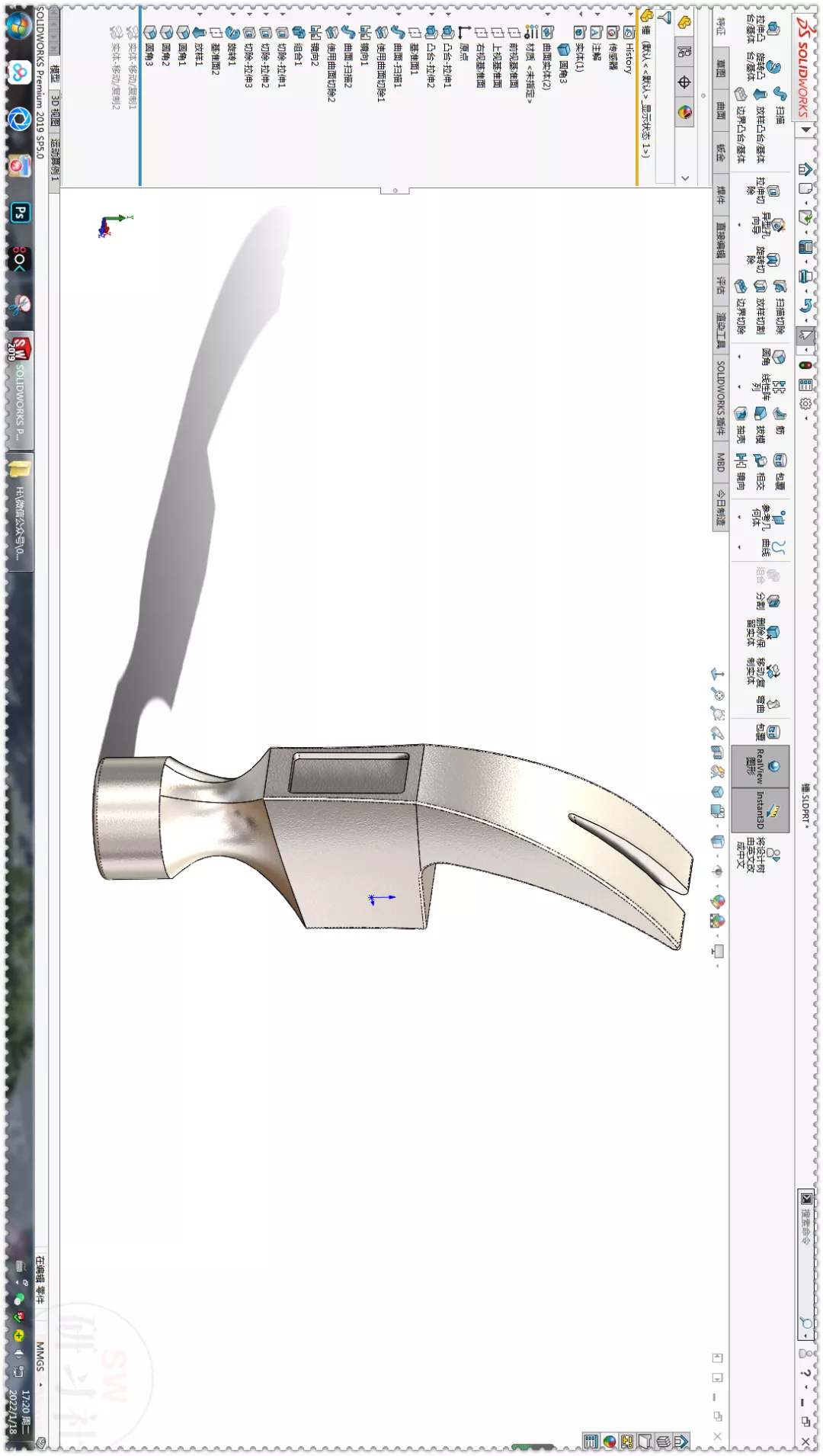

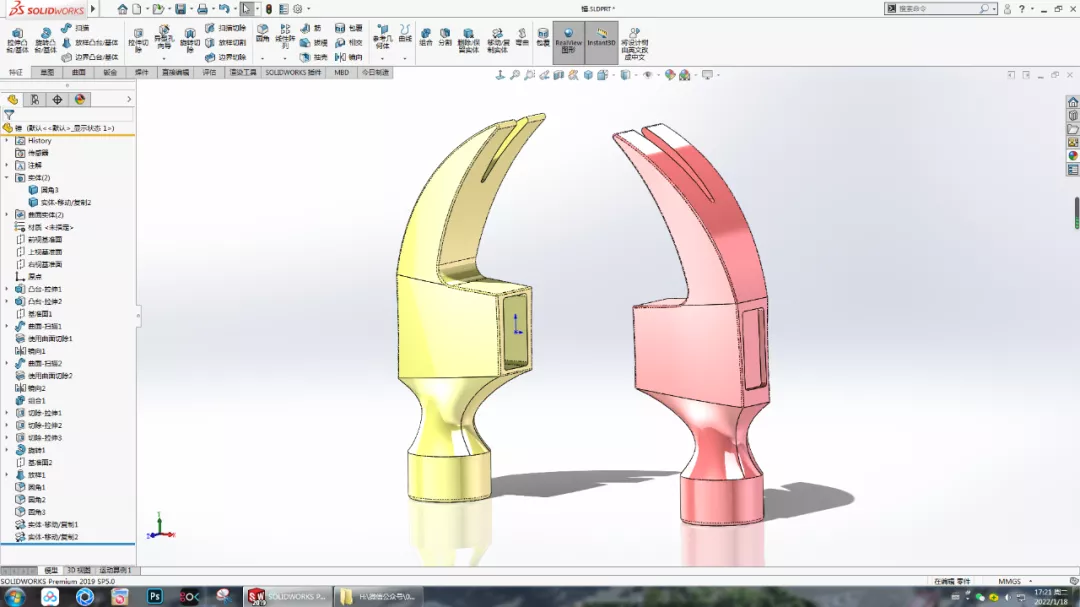

26.完成。
