读懂施工图（三）梁

承受垂直于轴线的横向载荷的杆件——梁，是工程结构中重要的承力构件。

梁平法施工图系在梁平面布置图上采用的平面注写方式，即分别在不同编号的梁中各选一根梁，在上面注写梁的截面尺寸（梁宽和梁高）和配筋具体数值。

是不是听得迷迷糊糊的？下面来一步一步讲述如何看懂梁平法的施工图。

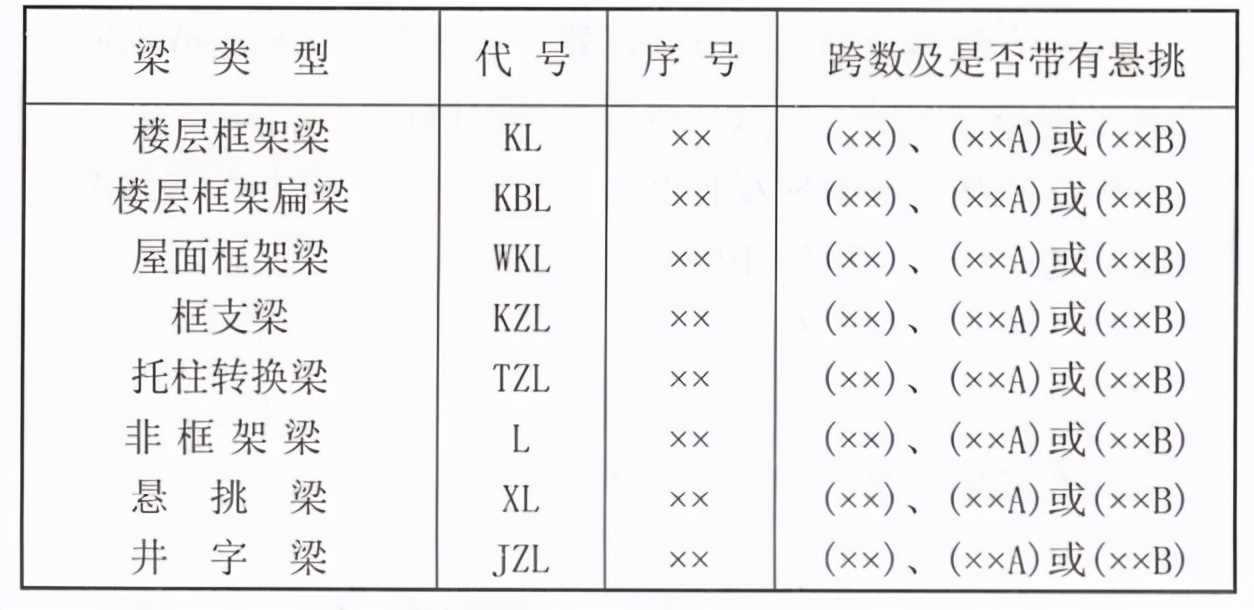

1、梁的类型

后面的数字表示跨数，大写字母A表示一端悬挑，B表示两段悬挑，悬挑不计入跨数。

如：KL3(4A)表示第3号框架梁，有4跨，一端有悬挑。

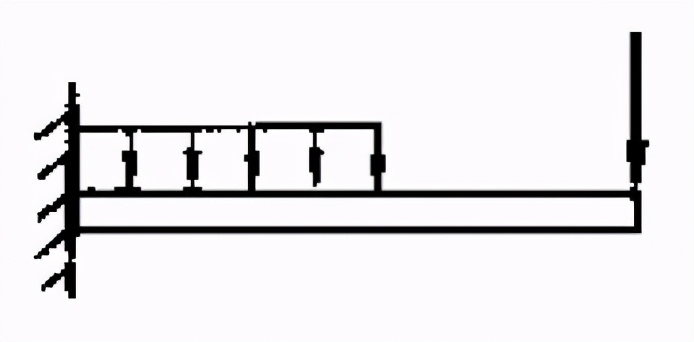

有人问，什么是悬挑？如下简图所示：

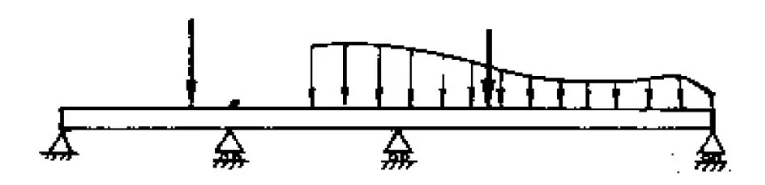

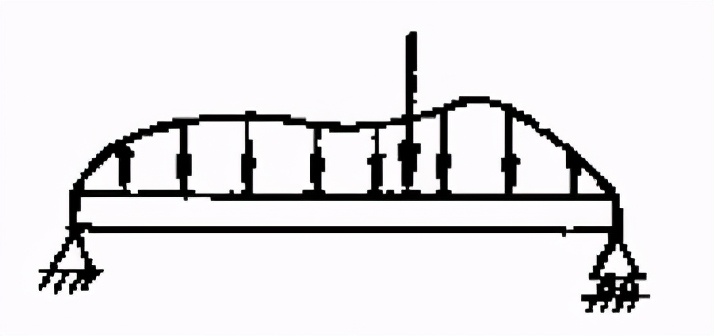

有人问，什么是跨数？如下图的梁分别为1跨、3跨：

2、梁的尺寸：

当为等截面梁时，用 b×h 表示；

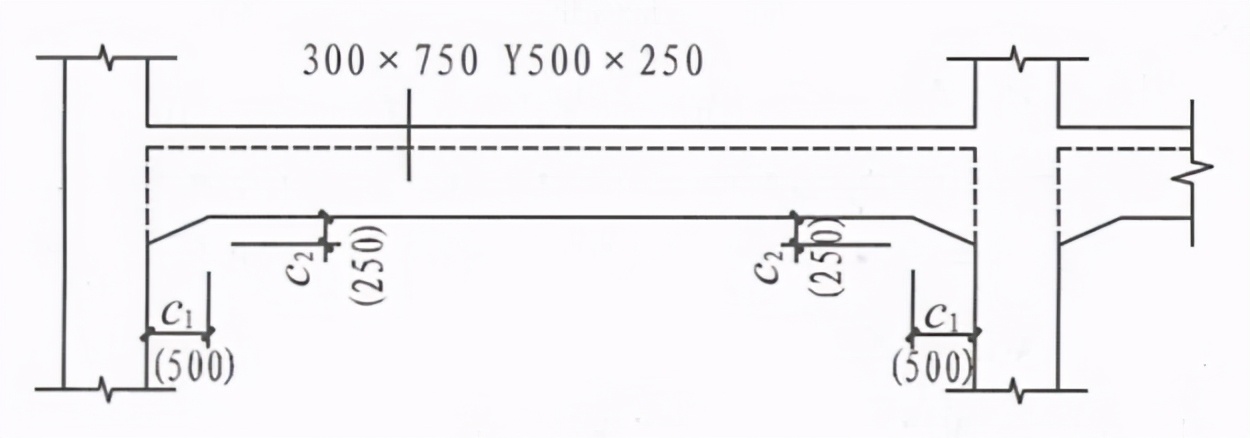

当为竖向加腋梁时，用 b×h Yc1×c2表示，其中c1、c2分别为腋长、腋高：

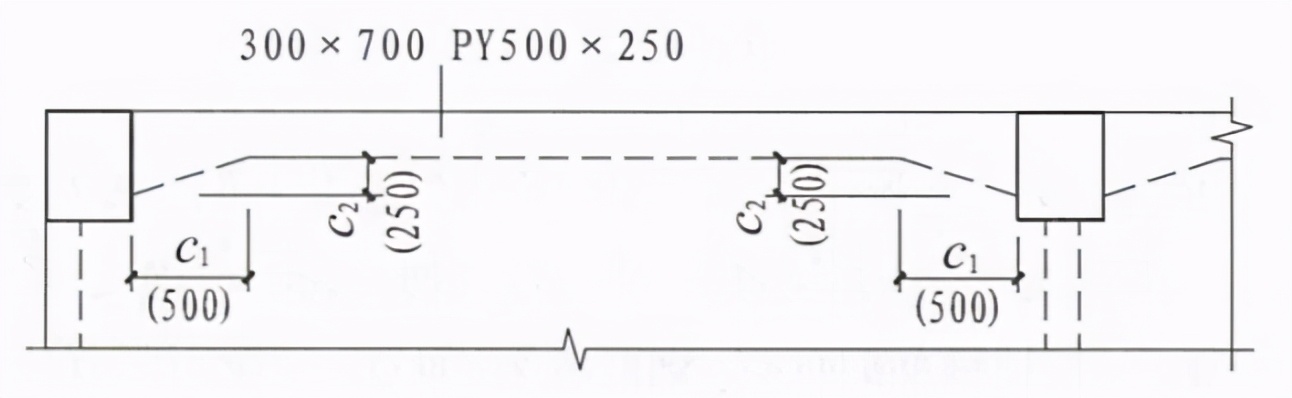

当为水平加腋梁时，一侧加腋时用 b×h Pc1×c2表示，其中c1、c2分别为腋长、腋宽，加腋部位一般会在平面图中有所表示：

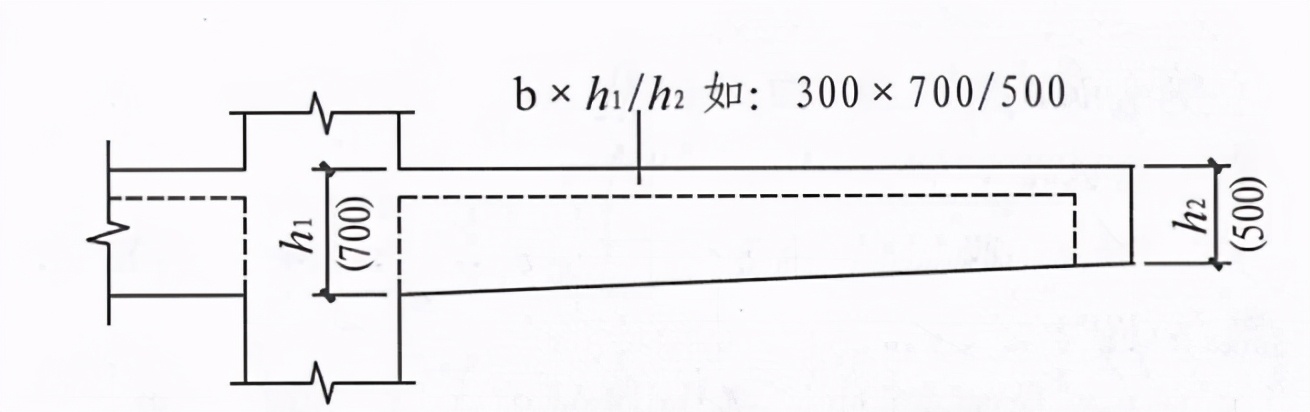

当有悬挑梁且根部和端部的高度不同时，如下表示：

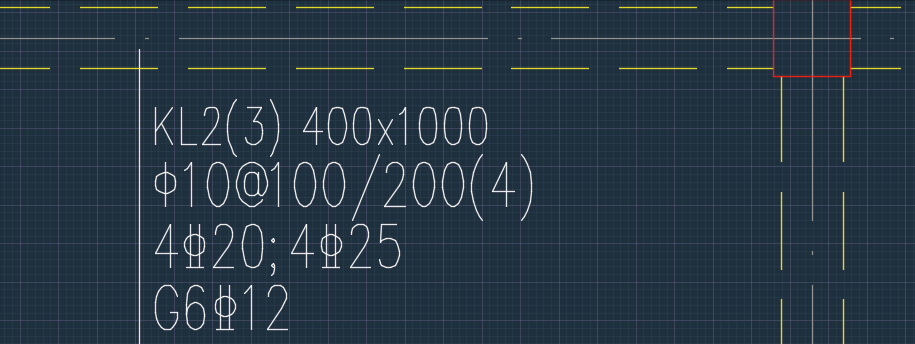

3、梁箍筋：包括钢筋级别、直径、加密区与非加密区间距及肢数。如下图第二行，表示箍筋为HPB300钢筋，直径为10mm，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

4、梁主筋：分为上部筋和下部筋。如上图第三行，表示梁上部配置4根直径20mm的通长钢筋，下部配置4根直径25mm的通长钢筋。上下之间一般用分号“；”间隔开来。

5、梁侧面纵向构造钢筋或受扭钢筋：如上图最后一行，表示两个侧面共配置6根直径25mm的纵向构造钢筋（G），搭接长度与锚固长度取15d（即15×25=375mm）。如果是字母N，表示受扭钢筋，搭接长度和锚固长度见设计图纸要求或规范要求。

6、梁的标注：梁的平面注写包括集中标注和原位标注，前者是表达梁的通用数值，后者是表达梁的特殊数值。施工时，原位标注取值优先。

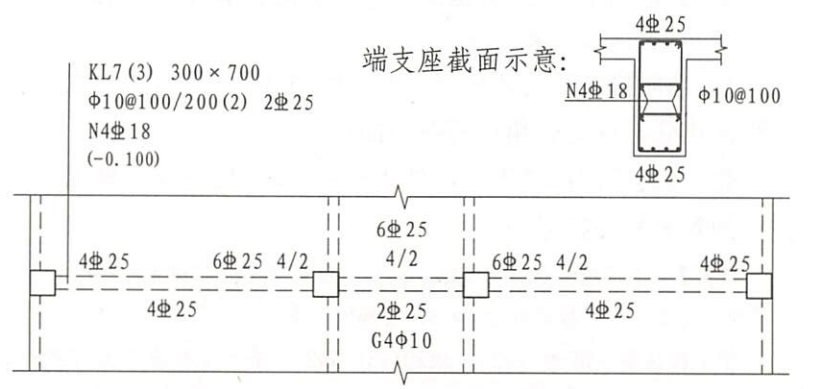

如上图，能读出什么内容？

1.编号为7的框架梁，有3跨，宽300mm，高700mm；

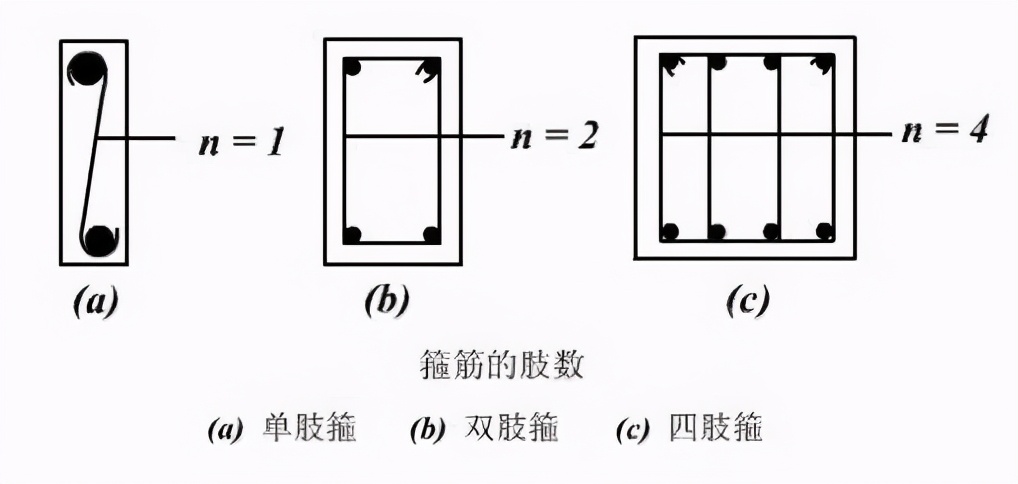

2.箍筋为HPB300钢筋，直径为10mm，加密区间距为100mm，非加密区间距为200mm，均为双肢箍；（什么是“肢箍”？见下图所示）

3.梁端上部钢筋为4根直径25mm，下部钢筋为4根直径25mm；梁中上部钢筋为6根直径25mm，分两排放置，上一排4根，下一排2根，下部钢筋为2根直径25mm钢筋。

4.梁侧面为4根直径18mm的受扭钢筋。

5.梁顶面标高相对于结构层楼面标高的高差为-0.100m。即假若楼面标高为30.000m，则梁顶面标高相对于30.000m第0.100m，也就是梁顶面标高29.900m。若无括号数值，则两者齐平。

是否感觉读图从未如此清清爽爽？还是那句话，关键要多看图，并结合现场实际情况。
