如何经过处理，用 A4 纸按照 1:1 打印出来？

如何把【苏-27 SU-27】的平面图片，

经过处理，用 A4 纸按照 1:1 打印出来？

请跟我来！

这种方法不仅适用于 SU27，其他图纸也一样适用！

1、双击 CAD 软件图标

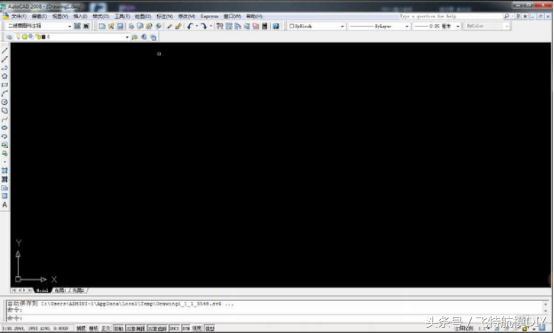

2、打开软件

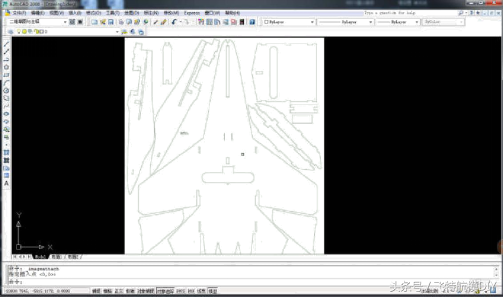

3、插入航模图（SU27）：

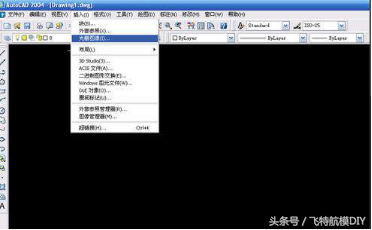

进入 cad 操作页面，点击插入--光栅图像

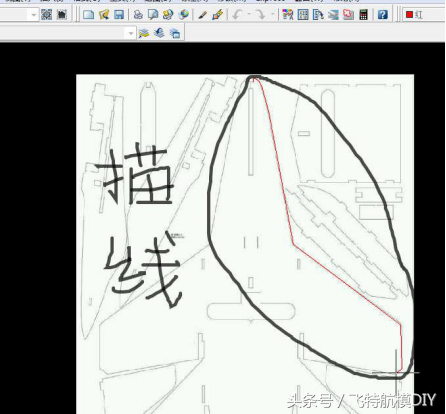

4、用直线一个一个描出来（会花些功夫）。

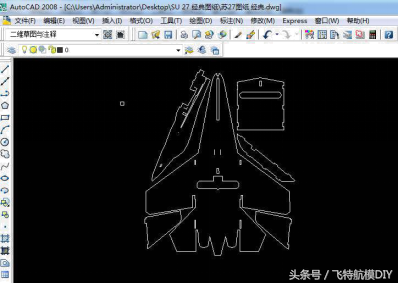

描好后，量好长度（点击“标注”—“线性”），计算与实际模型的比

例，输入命令 SE 进行缩放。如下图所示：

5、生成 PDF 文件（很关键的一步）：

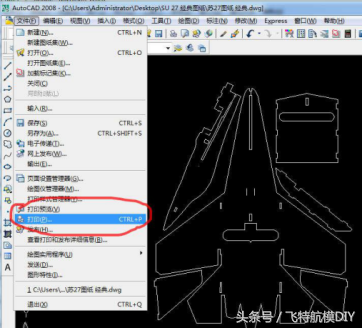

点击“文件”——“打印”：

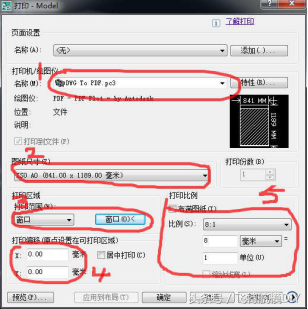

设置打印选项：

【打印之前确认已经安装了“福晰阅读器”】

【1、 选择 DWG TO PDF.pc3】

【2、 选择纸张大小】

【3、 选窗口，框出要打印的范围】

【4、 设置打印的原点坐标 （0.0）；打印不浪费纸张】

【5、 不选“布满图纸”，设置“比例”，此处为 8:1，模友们们可以根据生成的 PDF 进行测量，根据实际情况调整该比例。】

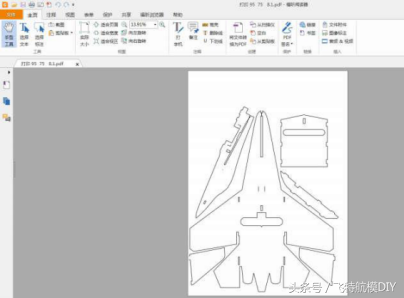

效果图——

我是喜欢航模的小特，如有写的不足的地方，还请您多多指正，感谢您的支持！
